Основная информация о продукте: ELAU DB-5

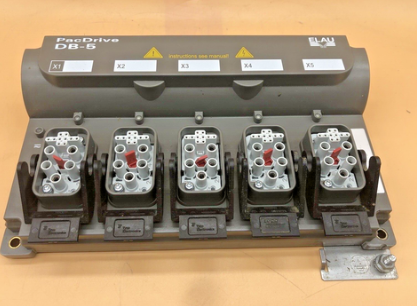

Рассмотрим универсальный модуль смешанных цифровых I/O ELAU — ELAU DB-5 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]). Это компонент для систем автоматизации, специализирующийся на комплексной обработке дискретных сигналов: он сочетает в себе цифровые входы и выходы, обеспечивая гибкую интеграцию с промышленными сенсорами, приводами и устройствами управления. ELAU DB-5 отличается компактностью, высокой надежностью и совместимостью с контроллерами ELAU (в частности, серии PacDrive), что делает его незаменимым для средних и мелких производственных установок, где требуется оптимизация пространства в распределительных щитах и эффективное управление дискретными процессами. Именно ELAU DB-5 позволяет сократить количество отдельных модулей в системе, а его продвинутые функции защиты гарантируют стабильность работы в условиях промышленной среды.
Описание продукта
ELAU DB-5 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) представляет собой модуль смешанных цифровых I/O с распределением каналов 8 входов/8 выходов, предназначенный для обработки стандартных промышленных дискретных сигналов. Цифровые входы поддерживают тип «сухие контакты» и активные сигналы 24 В постоянного тока, что позволяет подключать датчики положения, кнопки аварийной остановки, предохранители и другие дискретные устройства. Цифровые выходы выполнены на транзисторной основе (открытый коллектор) с максимальным током нагрузки 0,5 А на канал, обеспечивая управление реле, лампами сигнализации, соленоидами и приводами малой мощности. ELAU DB-5 оснащено важными функциями для промышленной эксплуатации: многоуровневый EMC-фильтр по стандартам IEC 61000-4, защита от коротких замыканий на выходных каналах и galvanic isolation между входными/выходными группами каналов (250 В переменного тока), что предотвращает искажения сигнала и распространение электропроводных повреждений. Особенно стоит отметить, что ELAU DB-5 имеет настраиваемый антидребезг контактов (интервал 0,1–10 мс) для входов и защиту от перегрева на выходных транзисторах. Кроме того, модуль интегрируется в шину связи контроллеров ELAU PacDrive через специализированный интерфейс, оснащен LED-индикаторами состояния каждого канала и общего состояния модуля, и предназначен для монтажа на стандартную DIN-рейку в распределительных щитах.
Технические параметры
- Модель: ELAU DB-5 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки])
- Тип устройства: Модуль смешанных цифровых I/O (входы/выходы) для систем автоматизации ELAU
- Количество каналов: 8 цифровых входов + 8 цифровых выходов
- Поддерживаемые сигналы:
- Цифровые входы: «Сухие контакты», активные сигналы 24 В постоянного тока (диапазон 19,2–28,8 В)
- Цифровые выходы: Транзисторные (открытый коллектор), максимальный ток 0,5 А/канал, напряжение до 30 В постоянного тока
- Электрические параметры:
- Потребляемый ток на входной канал: ≤ 10 мА (при 24 В постоянном токе)
- Защита: От коротких замыканий (выходы), электромагнитных помех (IEC 61000-4), перегрева (выходы)
- Изоляция: Galvanic isolation (250 В переменного тока) между входными/выходными группами
- Динамические характеристики:
- Время отклика входов: ≤ 1 мс
- Антидребезг контактов: Настраиваемый интервал 0,1–10 мс
- Конструкционные параметры:
- Форм-фактор: DIN-рейковый монтаж (ширина 2 модулей)
- Масса: 0,28 кг
- Уровень защиты: IP20 (для монтажа в распределительных щитах)
- Совместимые системы: ELAU PacDrive контроллеры, ELAU Automation Studio
- Классификация по безопасности: Соответствует требованиям CE, UL
Преимущества и особенности
ELAU DB-5 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) имеет ряд ключевых преимуществ, делающих его привлекательным выбором для систем автоматизации на основе оборудования ELAU. Во-первых, компактность и интеграция функций: Сочетание 8 входов и 8 выходов в одном модуле с шириной 2 DIN-модулей экономит пространство в распределительных щитах, заменяя два отдельных модуля. Во-вторых, надежность и защита: Galvanic isolation и многоуровневый EMC-фильтр обеспечивают стабильную работу в средах с высоким уровнем электромагнитных помех (например, на машиностроительных заводах, в пищевой промышленности), а защита от коротких замыканий продлевает срок службы выходных транзисторов. В-третьих, гибкость в подключении: Поддержка стандартных дискретных сигналов позволяет интегрировать ELAU DB-5 с большинством промышленных дискретных устройств без дополнительных адаптеров. Четвертое преимущество — простота диагностики: LED-индикаторы каждого канала позволяют быстро выявлять неисправности (например, короткое замыкание на выходе или отсутствие сигнала на входе) directly на месте, сокращая время простоя. Кроме того, прямая совместимость с контроллерами ELAU PacDrive и программным обеспечением Automation Studio упрощает монтаж, настройку и интеграцию в существующие системы автоматизации.
Прикладные случаи в отраслях
- Машиностроение (станки с ЧПУ): В заводах по производству металлических деталей в Нижнем Новгороде ELAU DB-5 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) управляет дискретными функциями станков с ЧПУ: входы собирают сигналы от датчиков положения инструмента и предохранительных устройств, а выходы управляют клапанами гидравлической системы и лампами сигнализации. Устойчивость к помехам позволяет модулю работать вблизи мощных электродвигателей станка.
- Пищевая промышленность (линии упаковки): На заводах по производству снека в Казани ELAU DB-5 обрабатывает сигналы от датчиков присутствия упаковок (входы) и управляет приводами конвейеров и механизмами запечатывания (выходы). Защита от коротких замыканий предотвращает повреждение модуля при высокой влажности в производственных помещениях.
- Легкая промышленность (обувные заводы): В производственных линиях по сборке обуви в Санкт-Петербурге ELAU DB-5 контролирует работу прессов для приклеивания подошв: входы принимают сигналы о готовности пресса и положении заготовки, а выходы запускают и останавливают рабочий цикл пресса, а также управляют сигнальными лампами. Компактность модуля позволяет монтировать его в щитах с ограниченным пространством.
- Логистика (автоматизированные склады): В распределительных центрах в Москве ELAU DB-5 собирает сигналы от датчиков положения подъемных платформ (входы) и управляет электромагнитными замками ячеек склада (выходы). Настраиваемый антидребезг контактов предотвращает ложные сигналы от вибрирующих механизмов склада.
Сравнение с конкурентами
Сравним ELAU DB-5 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) с двумя аналогичными модулями смешанных цифровых I/O — Siemens SM 1234 DI 8/DO 8 и Schneider Electric BMXDI8DO8H.
- По распределению каналов и типам выходов: Siemens SM 1234 имеет 8 входов/8 выходов, но выходы могут быть как транзисторными, так и релейными; Schneider Electric BMXDI8DO8H — 8 входов/8 выходов, релейные выходы. ELAU DB-5 предлагает транзисторные выходы с током 0,5 А/канал, что оптимально для управления маломощными устройств, и строгое распределение 8/8 каналов, соответствующее большинству стандартных задач.
- По защите и изоляции: Siemens SM 1234 имеет изоляцию 50 В и базовую защиту от помех; Schneider Electric BMXDI8DO8H — изоляцию 100 В и среднюю EMC-защиту. ELAU DB-5 превосходит аналогов по galvanic isolation (250 В) и многоуровневой EMC-защите, обеспечивая стабильность в агрессивных условиях.
- По совместимости: Siemens SM 1221 оптимизирован для систем Siemens S7-1200; Schneider Electric BMXDI8DO8H — для систем Modicon M340. ELAU DB-5 идеально совместим с контроллерами ELAU PacDrive, что делает его предпочтительным выбором для существующих установок на базе оборудования ELAU.
- По компактности: Все три модуля имеют схожую ширину DIN-рейка, но ELAU DB-5 выделяется более низкой массой (0,28 кг) и более простой конструкцией, что упрощает монтаж и обслуживание в щитах с плотным размещением оборудования.
Советы по подбору и предостережения
Советы по подбору
- Определите требования к дискретным каналам: Если вам нужно одновременно обработать 5–8 дискретных входов и управлять 5–8 дискретными выходами с током нагрузки до 0,5 А, ELAU DB-5 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) — оптимальный выбор. Для нагрузок с большим током стоит рассматривать модули с релейными выходами или использовать промежуточные реле.
- Учтите тип системы автоматизации: Если ваша установка использует контроллеры ELAU PacDrive, ELAU DB-5 обеспечит прямую интеграцию через стандартный интерфейс, сокращая время настройки и монтажа.
- Оцените условия эксплуатации: Для работы в средах с высоким уровнем электромагнитных помех или перепадами напряжения, galvanic isolation и EMC-защита ELAU DB-5 станут ключевыми преимуществами.
Предостережения
- Не превышайте параметры выходных каналов: Максимальный ток на выходной канал ELAU DB-5 — 0,5 А. Превышение приведет к повреждению транзисторов и выходу модуля из строя.
- Соблюдайте правила монтажа: Модуль должен быть установлен в распределительный щит с защитой IP20 или выше, а кабели подключения должны быть экранированными для усиления устойчивости к помехам.
- Регулярно проверяйте индикаторы состояния: LED-индикаторы помогут выявить неисправности на ранней стадии — например, красный свет на выходе может указывать на перегрузку или короткое замыкание.
- Используйте официальное ПО для настройки: Для конфигурации параметров (антидребезг, тип сигналов) используйте ELAU Automation Studio — использование несанкционированного программного обеспечения может привести к ошибкам работы модуля.
