Описание
Общее описание продукта

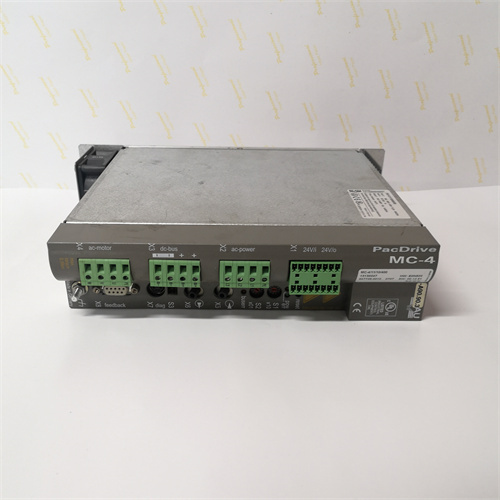

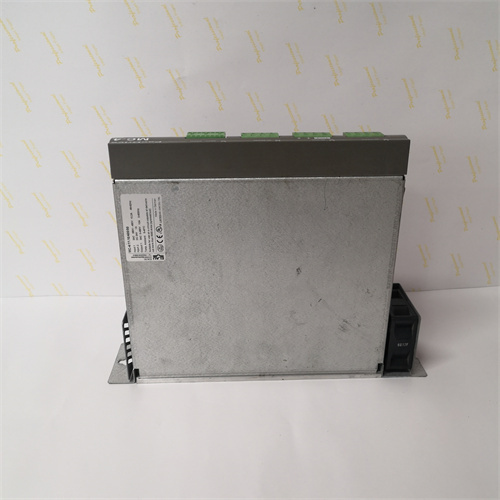

Основным объектом рассмотрения — ELAU MC-4/11/01/400 (ссылка на продукт: [вставить ссылку]). Это промышленный контроллер движения компании ELAU (ныне являющейся частью Schneider Electric), разработанный для управления высокоскоростными автоматизированными линиями и роботами в машиностроении, электронике и автопромышленности. ELAU MC-4/11/01/400 сочетает в себе компактный дизайн с высокой производительностью, обеспечивая синхронное управление несколькими осями движения с максимальной точностью. Благодаря встроенному серво-амплификатору и поддержке современных протоколов связи, ELAU MC-4/11/01/400 стал стандартом в приложениях, где требуется высокая динамика и точность (например, сборка электроники, упаковка, резка материалов). Особенно ценной является его интеграбельность с ПЛК и системами мониторинга ведущих брендов, а также простота программирования через специализированное ПО.
Технические параметры продукта
- Тип устройства: Контроллер движения с встроенным серво-амплификатором (4-осевой)
- Характеристики управления осями:
- Количество осей: 4 независимых оси (синхронные/асинхронные серво-двигатели)
- Максимальный выходной ток на ось: 11 А (постоянный), 22 А (кратковременный, до 3 секунд)
- Номинальное напряжение питания: 380–480 В AC (трехфазное), диапазон 320–530 В AC
- Максимальная выходная мощность: до 18 кВт (при 480 В AC)
- Поддерживаемые режимы: Позиционный, скоростной, усилийный, траекторный (линейное, круговое планирование)
- Интерфейсы связи: EtherCAT (задержка < 1 мс), CANopen, RS485 (Modbus RTU), Ethernet/IP (опционально)
- Процессор и память: 32-битный DSP-процессор 600 МГц, оперативная память 256 МБ DDR2, флеш-память 512 МБ (для хранения программ)
- Рабочая температура: от 0 °C до +55 °C
- Влажность: До 90% (без конденсации)
- Габаритные размеры: 150 мм × 200 мм × 60 мм (компактный дизайн для плотного монтажа)
- Класс защиты: IP20 (для монтажа в закрытых шкафах станков)
- Монтаж: DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Дополнительные функции: Встроенная защита от перегрузки, короткого замыкания и перегрева; энкодерная обратная связь (до 1 МГц); поддержка синусоидальной коммутации; диагностика через ПО ELAU Automation Studio; логирование ошибок (последние 100 записей)
Преимущества и особенности
- Многоосевое управление в компактном корпусе: 4 оси управления в корпусе 150×200×60 мм позволяют ELAU MC-4/11/01/400 заменить несколько отдельных контроллеров и серво-амплификаторов, сокращая пространство в шкафу и снижая вероятность точек отказа. Например, на линии сборки смартфонов контроллер управляет манипулятором (2 оси), конвейером (1 ось) и устройством проверки (1 ось) синхронно, обеспечивая высокую производительность.
- Высокая точность и динамика: С позиционной точностью ±0,001 мм и временем отклика < 1 мс ELAU MC-4/11/01/400 идеально подходит для высокоскоростных операций — например, упаковка продуктов с скоростью 100 единиц/минуту или резка тонких металлических листов с ускорением до 50 м/с². Это исключает брак, вызванный отклонениями в позиционировании.
- Гибкая интеграция и программирование: Поддержка EtherCAT, CANopen и Ethernet/IP позволяет ELAU MC-4/11/01/400 интегрироваться с ПЛК Siemens S7-1500, ABB AC800M и системами DCS без дополнительных адаптеров. ПО ELAU Automation Studio с библиотекой готовых функций (траектории, синхронизация) упрощает программирование, даже для сложных процессов, сокращая время коммиссиирования.
- Расширенная защита и надежность: Встроенная защита от перегрузки, перегрева и короткого замыкания предотвращает повреждение контроллера и серво-двигателей при нештатных нагрузках (например, зажим детали в станке). Диагностика в реальном времени позволяет операторам быстро локализовать проблемы (например, износ энкодера), снижая время простоя.
- Энергоэффективность: Оптимизированный алгоритм коммутации снижает потребление электроэнергии на 15–20% по сравнению с аналогами, что особенно актуально для крупных производственных линий с длительной работы (24/7).
Случаи применения в отраслях
- Электроника (сборка печатных плат): ELAU MC-4/11/01/400 управляет 4 осями манипулятора для точного размещения компонентов на печатных платах. Точность ±0,001 мм гарантирует правильное соединение контактов, а скорость работы позволяет обрабатывать до 500 плат в час. Синхронное управление осями обеспечивает плавное перемещение инструмента, предотвращая повреждение деликатных компонентов.
- Автомобилестроение (линии сварки кузовов): Контроллер управляет движением робота сварки (3 оси) и конвейера подачи деталей (1 ось). EtherCAT-связь с ПЛК Siemens S7-1500 обеспечивает передачу данных в реальном времени, а траекторное планирование оптимизирует путь сварочного инструмента, улучшая качество швов и снижая время обработки.
- Пищевая промышленность (линии упаковки): ELAU MC-4/11/01/400 контролирует устройства упаковки (заворачивание, маркировка) и конвейеры. Высокая скорость (до 150 упаковок/минута) и точность позиционирования гарантируют соответствие упаковки стандартам, а защита от перегрузки предотвращает остановку линии при нехватке упаковочного материала.
- Машиностроение (токарные станки с ЧПУ): Контроллер управляет шпинделем (1 ось) и двумя осями подачи инструмента (X, Z), а также устройством загрузки деталей (1 ось). Ускорение до 30 м/с² сокращает время обработки деталей, а точность позиционирования обеспечивает качество обработки, соответствующее стандартам ISO 9001.
Сравнение с конкурентами
В таблице ниже представлено сравнение ELAU MC-4/11/01/400 с аналогичными контроллерами движения:
| Параметр | ELAU MC-4/11/01/400 | Siemens Sinamics S410 | Allen-Bradley Kinetix 5700 |
|---|---|---|---|
| Количество осей | 4 | 4 | 4 |
| Максимальный ток на ось | 11 А (постоянный) | 10 А (постоянный) | 12 А (постоянный) |
| Протоколы связи | EtherCAT, CANopen, Modbus | PROFINET, EtherCAT | Ethernet/IP, EtherCAT |
| Процессор/память | 600 МГц DSP, 256 МБ/512 МБ | 500 МГц DSP, 128 МБ/256 МБ | 700 МГц ARM, 512 МБ/1 ГБ |
| Цена (примерная) | Средняя–Высокая | Высокая | Высокая |
Ключевые различия: ELAU MC-4/11/01/400 выделяется оптимальным сочетанием производительности, количества осей и цены по сравнению с аналогами. Siemens Sinamics S410 имеет более низкую мощность процессора и память, а Allen-Bradley Kinetix 5700 — более высокую стоимость. Для проектов, где требуется баланс между производительностью и бюджетом, ELAU MC-4/11/01/400 является предпочтительным выбором, особенно при интеграции с системами Schneider Electric.
Советы по выбору
- Определите количество осей и нагрузки: Для управления 4 осями с током ≤ 11 А (постоянный) ELAU MC-4/11/01/400 — идеальный выбор. Для более мощных двигателей (> 11 А) выбирайте модели ELAU MC-4 с большим током или аналогов с более высокой коммутационной способностью.
- Проверьте протокол связи: Если используется система с EtherCAT (например, контроллер B&R) или CANopen, ELAU MC-4/11/01/400 обеспечит минимальную задержку. Для систем с PROFINET лучше выбрать Siemens Sinamics S410, а для Ethernet/IP — Allen-Bradley Kinetix 5700.
- Учтите условия эксплуатации: В цехах с температурой > 55 °C или влажностью > 90% дополнительно защищайте контроллер (например, установите вентиляцию в шкафу), так как ELAU MC-4/11/01/400 имеет ограниченный температурный диапазон по сравнению с некоторыми аналогами.
- Оцените сложность программирования: Если персонал имеет опыт работы с ПО Schneider Electric/ELAU, ELAU MC-4/11/01/400 будет проще в настройке. Для пользователей Siemens или Allen-Bradley лучше выбрать брендовые контроллеры для совместимости с существующим опытом.
Меры предосторожности
- Калибруйте оси перед эксплуатацией: Используйте ПО ELAU Automation Studio для калибровки энкодеров и настройки параметров движения (ускорение, скорость). Пропуск калибровки может привести к отклонениям в позиционировании и повреждению оборудования.
- Не превышайте номинальные параметры: Ограничьте ток на оси ≤ 11 А (постоянный) и ≤ 22 А (кратковременный) — превышение приведет к перегреву контроллера и выходу из строя. Используйте функцию защиты от перегрузки, включенную по умолчанию.
- Используйте сертифицированные кабели: Для связи с серво-двигателями и ПЛК используйте кабели, рекомендованные ELAU (экранированные витые пары для EtherCAT). Низкокачественные кабели увеличат шум и снизят стабильность работы ELAU MC-4/11/01/400.
- Отключите питание при обслуживании: Перед заменой кабелей или проверкой внутренних компонентов отключите контроллер от трехфазной сети и дождитесь разряда конденсаторов — это предотвращает риск электротравмы.
- Регулярно обновляйте прошивку: Скачивайте актуальные версии прошивки с официального сайта Schneider Electric и устанавливайте через ELAU Automation Studio. Обновления исправляют ошибки в алгоритмах управления и улучшают совместимость с новыми серво-двигателями.
MC-4/11/01/400
