Описание
Сначала представляю вам ключевой цифровой выходной модуль для систем автоматизации промышленных процессов — EMERSON 1C31224G01; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от Emerson относится к серии Ovation DCS — платформы для управления сложными процессами в энергетике, нефтегазовой и химической отраслях, где требуется высокая надежность и точность управления исполнительными механизмами.
Описание продукта

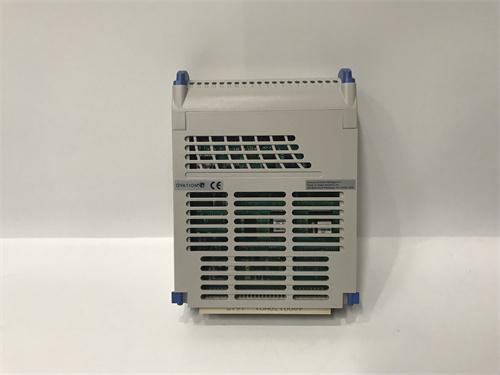

EMERSON 1C31224G01 — это цифровой выходной модуль с релейными выходами, разработанный для передачи дискретных управляющих сигналов от контроллера Emerson Ovation DCS к внешним промышленным устройствам (например, контакторам, клапанами, сигнальными маячками, аварийными остановками). Модуль EMERSON 1C31224G01 отличается прочной конструкцией, адаптированной к суровым промышленным условиям — он устойчив к вибрациям, перепадам напряжения и электромагнитным помехам, что гарантирует длительную работу без отказов. Благодаря стандартной модульной форме фактора EMERSON 1C31224G01 легко интегрируется в шасси Ovation DCS и совместим с другими модулями серии 1C31 (например, аналоговые входные 1C31234G01, цифровые входные 1C31227G01), что упрощает сборку комплексных систем управления. Особенно важно отметить, что EMERSON 1C31224G01 имеет независимую защиту каждого выходного канала — это предотвращает распространение неисправностей от одного канала на другие (например, при коротком замыкании одного реле, остальные продолжают работать). Также EMERSON 1C31224G01 оснащен LED-индикаторами состояния каждого выхода (зеленый — канал включен, красный — ошибка/перегрузка), позволяющими оператору быстро диагностировать проблемы без дополнительного диагностического оборудования. Все эти особенности делают EMERSON 1C31224G01 универсальным решением для управления дискретными нагрузками в критически важных процессах, где отказ выходного сигнала может привести к аварии или остановке производства.
Параметры продукта
- Производитель: Emerson
- Модель: 1C31224G01
- Тип модуля: Цифровой выходной модуль с релейными выходами
- Количество выходных каналов: 16 независимых каналов
- Тип выходов: Релейные (НО — нормально открытое контактирование; каждый реле имеет отдельный силовой контакт)
- Режим работы выходов: Одноставочный (он/офф), конфигурируемый через ПО Ovation
- Напряжение питания для реле: 125 В постоянного тока (DC) или 250 В переменного тока (AC) — универсальное питание для большинства промышленных нагрузок
- Максимальный ток на канал (реле): 5 А (при номинальном напряжении)
- Напряжение питания модуля: 5 В DC (питание от шасси Ovation DCS)
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при условии установки в закрытое шасси)
- Интерфейс связи с DCS: Совместим с шиной данных Emerson Ovation (проприетарный протокол Ovation Control Bus)
- Сертификации: CE, UL 508 (промышленное оборудование), IEC 61010-1 (безопасность электроизмерительного оборудования)
Преимущества и особенности
- Независимая защита каналов: Каждый выходной канал EMERSON 1C31224G01 имеет отдельную защиту от перегрузки и короткого замыкания — это предотвращает полный отказ модуля при неисправности одного реле, повышая общую надежность системы.
- Универсальное питание реле: Поддержка 125 В DC / 250 В AC позволяет подключать к EMERSON 1C31224G01 различные типы нагрузок (как постоянного, так и переменного тока), без необходимости в дополнительных адаптерах или трансформаторах.
- Устойчивость к помехам: Модуль прошел тесты на электромагнитную совместимость (EMC) по стандарту EN 61000-6-2, что гарантирует его работу в средах с высоким уровнем помех (например, на электростанциях с крупными генераторами).
- Легкая диагностика: LED-индикаторы каждого канала позволяют оператору за несколько секунд определить, какие выходы активны или имеют неполадки — это сокращает время поиска ошибок и восстановления системы.
- Совместимость с Ovation DCS: Полная интеграция с контроллерами Emerson Ovation означает, что EMERSON 1C31224G01 не требует дополнительного программного обеспечения для настройки — конфигурацию каналов можно выполнить через стандартное ПО Ovation Engineer Workstation.
Случаи применения в отраслях
- Энергетика (ТЭС/ГЭС/АЭС): EMERSON 1C31224G01 используется в котлах и турбинах для управления приводами подогревателей топлива, клапанами подачи воды и аварийными остановками. Например, при превышении температуры пара контроллер Ovation отправляет сигнал на EMERSON 1C31224G01, который активирует реле для закрытия клапана подачи топлива, предотвращая перегрев.
- Нефтегазовая отрасль: На добычных платформах EMERSON 1C31224G01 управляет приводами шторок вакуумных камер (при добыче газа) и сигнальными маячками состояния насосов. Модуль гарантирует стабильную передачу сигналов даже в условиях сильных морских волн и вибраций.
- Химическая промышленность: В цехах по производству химикатов EMERSON 1C31224G01 контролирует клапаны подачи реагентов и системы нейтрализации отходов. При обнаружении утечки опасных веществ контроллер Ovation через модуль активирует аварийные клапаны, ограничивая распространение ядовитых веществ.
- Металлургия: В сталелитейных заводах EMERSON 1C31224G01 управляет контакторами приводов рольгангов прокатных станций и сигнальными системами уровня расплавленного металла. Релейные выходы модуля обеспечивают надежное включение/отключение высокомощных нагрузок (контакторы мощности до 5 А).
Сравнение с конкурентами
Сравним EMERSON 1C31224G01 с аналогичным цифровым выходным модулем Siemens SIMATIC S7-400 SM 422 (6ES7422-1BL00-0AA0):
| Параметр | EMERSON 1C31224G01 | Siemens SIMATIC S7-400 SM 422 |
|---|---|---|
| Тип выходов | Релейные (НО) | Транзисторные (PNP) |
| Количество каналов | 16 | 32 |
| Максимальный ток на канал | 5 А | 0.5 А |
| Поддерживаемое напряжение нагрузки | 125 В DC / 250 В AC | 24 В DC |
| Температурный диапазон | 0 °C до +60 °C | 0 °C до +60 °C |
| Совместимость с DCS/PLC | Emerson Ovation DCS | Siemens S7-400 PLC |
Как видно из таблицы, EMERSON 1C31224G01 имеет преимущество в плане поддержки высоких напряжений и токов нагрузок (идеально для мощных устройств like контакторы), а также релейных выходов (более надежны для длительной работы с индуктивными нагрузками). Это делает его предпочтительным для систем, где требуется управление высокомощными промышленными механизмами.
Рекомендации по выбору
При выборе EMERSON 1C31224G01 учитывайте следующие факторы:
- Тип нагрузок: Если вам нужно управлять мощными устройствами с напряжением 125 В DC / 250 В AC (контакторы, крупные клапаны), EMERSON 1C31224G01 — оптимальный выбор; для низковольтных нагрузок (24 В DC, маленькие реле) лучше рассмотреть модули с транзисторными выходами.
- Совместимость с системой: Модуль EMERSON 1C31224G01 разработан исключительно для Emerson Ovation DCS — убедитесь, что ваша автоматическая система основана на этой платформе, чтобы избежать проблем с коммуникацией.
- Количество каналов: Для систем с ≤16 выходными сигналами EMERSON 1C31224G01 подходит идеально; если нужно больше каналов, можно параллельно подключить несколько модулей в шасси Ovation.
- Условия эксплуатации: 虽然 модуль работает в диапазоне 0–60 °C, для объектов с更低кими температурами (например, холодильные камеры) 建议 дополнительное теплоизоляция шасси, чтобы сохранить исправность реле EMERSON 1C31224G01.
Меры предосторожности
- Установка: При монтаже EMERSON 1C31224G01 убедитесь, что питание Ovation DCS отключено — это предотвращает короткое замыкание при подключении кабелей к релейным выходам.
- Подключение нагрузок: Не превышайте максимальный ток на канал (5 А) и номинальное напряжение (125 В DC / 250 В AC) — перегрузка может привести к выгоранию реле и выходу EMERSON 1C31224G01 из строя.
- Защита индуктивных нагрузок: Для индуктивных устройств (двигатели, соленоиды) подключите диоды обратного включения параллельно нагрузке — это уменьшит пульсации напряжения при отключении и защищает реле модуля.
- Диагностика: Регулярно проверяйте LED-индикаторы — при красном сигнале одного канала немедленно отключите соответствующую нагрузку и проверьте цепь (короткое замыкание, перегрузка).
- Хранение: Перед установкой храните EMERSON 1C31224G01 в оригинальной упаковке, защищенной от влаги, пыли и механических повреждений — это предотвращает коррозию контактов реле и сохраняет исправность электроники.
