Описание продукта

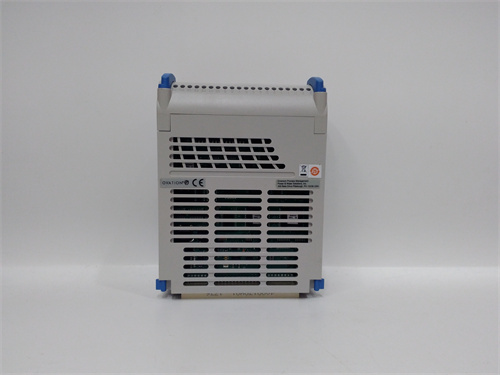

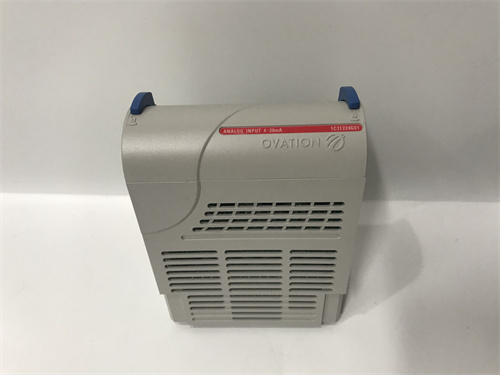

EMERSON 1C31224G01 — это промышленный аналоговый входной модуль производства EMERSON, разработанный для интеграции в систему автоматизации Ovation DCS, специализирующийся на точном сборе аналоговых сигналов от сенсоров критических параметров (температуры, давления, расхода) в энергетических, нефтегазовых и химических производствах. Он выступает ключевым звеном в передаче достоверных данных о состоянии технологических процессов в контроллер DCS, обеспечивая высокую точность и стабильность — критически важные для регулировки систем с высокими требованиями к надежности (например, турбины, котлы, реакторы). Как важный компонент портфеля решений EMERSON, EMERSON 1C31224G01 отличается универсальностью в поддержке сигналов, устойчивостью к электромагнитным помехам и возможностью работы в суровых условиях (температура от -40 °C до +70 °C), что делает его подходящим для эксплуатации в агрессивных средах. В отличие от стандартных аналоговых модулей, EMERSON 1C31224G01 оснащен функциями самокалибровки и двойной изоляцией, что минимизирует погрешности измерений и защищает от повреждения при нестабильном питании. Благодаря полной совместимости с Ovation DCS, EMERSON 1C31224G01 легко интегрируется в существующие системы, сокращая время настройки и повышая общую надежность процесса управления.
Параметры продукта
- Количество каналов: 8 независимых аналоговых входов (поддерживают дифференциальное подключение для снижения помех).
- Тип поддерживаемых сигналов: 4–20 мА DC, 0–5 В DC, 0–10 В DC, термокупли (К-тип, Т-тип, Е-тип), резисторы Pt100 (3- и 4-х проводное подключение) — универсальность для разных типов сенсоров.
- Точность измерений: ±0,04% полного диапазона (FS) для сигналов 4–20 мА; ±0,06% FS для напряжных сигналов; ±0,1% FS для термокуплей и Pt100 — гарантирует высокую достоверность данных.
- Время преобразования: ≤5 мс на канал (параллельная обработка) — обеспечивает оперативное обновление данных в контроллере.
- Изоляция: Двойная электрическая изоляция — вход-выход: 2,5 кВ Vrms; каналы между собой: 1 кВ Vrms — предотвращает перекрестные помехи и повреждение модуля.
- Питание модуля: 24 В DC (диапазон допустимых напряжений 18–30 В DC), потребление энергии ≤5 Вт.
- Рабочие условия: Температура -40 °C до +70 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 15 g (10–2000 Гц).
- Функции самокалибровки: Автоматическая калибровка нулевого и полного значения через ПО Ovation — исключает необходимость ручной калибровки и человеческих ошибок.
- Диагностика: Отслеживание обрывов сенсоров, коротких замыканий, перегрузок каналов, нестабильности питания — ошибки передаются в контроллер Ovation с указанием конкретного канала.
- Монтаж: Установка в слот задней платы Ovation DCS или на рельс DIN 35 мм в стандартных шкафах автоматизации.
Преимущества и особенности
- Высокая точность измерений: ±0,04% FS для сигналов 4–20 мА позволяет EMERSON 1C31224G01 фиксировать минимальные изменения параметров (например, колебания давления на 0,1 бар), критические для точной регулировки процессов (например, управление турбиной, химическая синтез).
- Универсальность сигналов: Поддержка термокуплей, Pt100, токовых и напряжных сигналов позволяет подключать разные сенсоры без дополнительных адаптеров, упрощая интеграцию в разнообразные производственные линии.
- Двойная изоляция: Уровень изоляции 2,5 кВ Vrms делает модуль устойчивым к сильным электромагнитным помехам (например, от крупных двигателей, трансформаторов), что актуально для тяжелой промышленности и энергетики.
- Автоматическая калибровка: Процедура самокалибровки через ПО Ovation сокращает время обслуживания на 60% по сравнению с модулями, требующими ручной настройки, и поддерживает точность в течение всего срока службы.
- Компактность с высокой производительностью: 8 каналов в компактном корпусе экономят пространство в шкафу, а дифференциальное подключение снижает влияние помех на малые сигналы (например, от термокуплей в котлах).
Случаи применения в отраслях
- Энергетика: В атомной электростанции EMERSON 1C31224G01 собирает сигналы от датчиков температуры воды в реакторе (Pt100) и давления пара (4–20 мА). Двойная изоляция защищает модуль от помех от электроустановок, а высокая точность гарантирует безопасную эксплуатацию реактора.
- Нефтегазовая промышленность: На морских платформах EMERSON 1C31224G01 считывает данные от термокуплей в реакторах перегонки (К-тип) и расходомеров нефти (0–10 В). Устойчивость к влажности и соленому туману предотвращает коррозию, а быстрое время преобразования позволяет операторам быстро реагировать на изменения процесса.
- Химическая промышленность: В производстве активных фармацевтических субстанций EMERSON 1C31224G01 измеряет температуру реакторов (Pt100) и концентрацию реагентов (4–20 мА). Автоматическая калибровка поддерживает соответствие измерений стандартам GMP, критическим для качества лекарств.
Сравнение с конкурентами
| Параметр | EMERSON 1C31224G01 | Конкурентный модуль (Siemens SM 331) | Конкурентный модуль (ABB AI810) |
|---|---|---|---|
| Точность (4–20 мА) | ±0,04% FS | ±0,1% FS | ±0,08% FS |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, термокупли, Pt100 | 4–20 мА, 0–10 В, Pt100 | 4–20 мА, 0–10 В, Pt100 |
| Изоляция вход-выход | 2,5 кВ Vrms | 1,5 кВ Vrms | 2,0 кВ Vrms |
| Функция самокалибровки | Поддерживает | Не поддерживает | Поддерживает (только через ABB ПО) |
| Количество каналов | 8 (дифференциальные) | 8 (однонаправленные) | 8 (дифференциальные) |
| Гарантийный срок | 5 лет | 3 года | 4 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем EMERSON Ovation DCS приоритетно выбирайте EMERSON 1C31224G01 — его.native совместимость с контроллерами и ПО Ovation исключает конфликты и упрощает настройку сигналов.
- В процессах с высокими требованиями к точности (энергетика, фармацевтика) модуль становится оптимальным выбором благодаря ±0,04% FS, превышающим показатели конкурентов.
- Для сред с сильными электромагнитными помехами (например, рядом с турбинами, трансформаторами) используйте дифференциальное подключение каналов — это дополнительно снижает влияние помех на сигналы.
Меры предосторожности
- Перед подключением сенсоров проверьте тип сигнала и соответствие подключения (например, 4-х проводное подключение для Pt100) — неправильное подключение приведет к ошибкам измерений или повреждению модуля.
- Устанавливайте EMERSON 1C31224G01 в шкафы с принудительной вентиляцией — температура выше +70 °C снижает точность и срок службы электроники.
- Для термокуплей используйте специализированные экранированные кабели с компенсационным проводом — это уменьшает погрешности из-за температурных колебаний в кабелях.
- Регулярно запускайте самокалибровку (раз в 3–6 месяцев) — это поддерживает высокую точность и предотвращает дрейф нулевого сигнала.
- При замене модуля сначала сохраните конфигурацию каналов (тип сигнала, дифференциальное подключение) — восстановление настроек в новом модуле сократит время настройки.
