Описание
Общее описание продукта

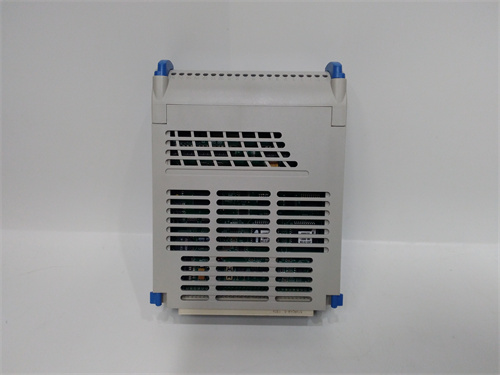

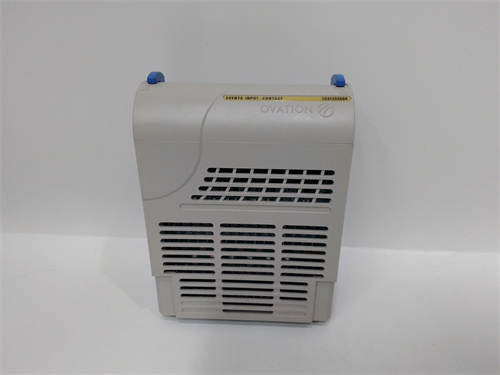

Основным объектом рассмотрения — EMERSON 1C31233G04 (ссылка на продукт: [вставить ссылку]). Это высоконадежный модуль цифровых входов компании Emerson, глобального лидера в области автоматизации процессов, разработанный для интеграции с системами распределенного управления Emerson Ovation DCS. Широко применяется в энергетике (электростанции, котельные), нефтегазовой промышленности (нефтепереработки, газопроводы), химической промышленности и атомной энергетике, EMERSON 1C31233G04 специализируется на сборке цифровых сигналов от датчиков и исполнительных механизмов, обеспечивая надежный передач данных в контроллер верхнего уровня.
EMERSON 1C31233G04 отличается модульной архитектурой, расширенным уровнем защиты и полной совместимостью с экосистемой Emerson Ovation. Благодаря конструктивному решению, адаптированному к критически важным процессам, EMERSON 1C31233G04 стабильно работает в условиях высоких требований к надежности и безопасности — например, в системах управления реакторами или основными котлами ТЭЦ.
Как ключевой компонент системы Ovation DCS, EMERSON 1C31233G04 легко интегрируется с программным обеспечением Emerson Ovation Studio, позволяя инженерам настраивать параметры каналов, отслеживать состояние работы и диагностировать неисправности в режиме реального времени. Его надежность подтверждается длительным сроком службы и сертификацией по международным стандартам, что делает EMERSON 1C31233G04 предпочтительным выбором для объектов, где отказ оборудования может привести к катастрофическим последствиям.
Технические параметры продукта
- Тип устройства: Модуль цифровых входов, индустриальный, для системы Emerson Ovation DCS
- Параметры входных каналов:
- Количество каналов: 16 независимых цифровых входов
- Тип сигнала: Дифференциальный или одиночный (настраиваемый), нормально разомкнутое (NO) или нормально замкнутое (NC) контакты
- Rated напряжение сигнала: 24 В DC (активный вход), 125 В DC / 250 В AC (опционально, пассивный вход)
- Минимальный ток срабатывания: 3 мА (при 24 В DC), максимальный ток холостого хода: 1 мА
- Время срабатывания: ≤ 1 мс (для сигнала «включено»), ≤ 2 мс (для сигнала «выключено»)
- Иммунитет к дребезгу контактов: Настраиваемый интервал 1–100 мс
- Электрические характеристики:
- Питание: От шины системы Emerson Ovation DCS (5 В DC ±5%), потребляемая мощность ≤ 3 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами, между модулем и шиной DCS, между сигнальными цепями и землей
- Иммунитет к электромагнитным помехам: Согласно стандартам IEC 61000-4-2 (статика ±8 кВ), IEC 61000-4-3 (РФ-помехи 10 В/м), IEC 61000-4-5 (напряжение пульса ±2 кВ)
- Механические характеристики:
- Габаритные размеры: 160 мм (ширина) × 100 мм (высота) × 220 мм (глубина), стандартный модуль Ovation DCS
- Масса: ≈ 1.8 кг
- Тип монтажа: Крепление к шине модулей Emerson Ovation (совместимо с рамами серии 1C31129G01)
- Корпус: Алюминиевый сплав с антистатическим покрытием, класс защиты IP20 (для монтажа в закрытых щитах DCS)
- Операционные условия:
- Рабочая температура: 0 °C до +55 °C
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрациям: 5 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к ударным нагрузкам: 15 g (11 мс) — согласно стандарту IEC 60068-2-27
- Дополнительные функции: LED-индикаторы состояния каждого канала (зеленый — сигнал присутствует, красный — неисправность), функция самодиагностики модуля и каналов, логирование событий (до 100 последних событий), поддержка горячей замены (Hot Swap) без остановки системы DCS, сертификации CE, UL, CSA, ISO 9001, IEC 61508 (класс SIL 2 для систем безопасности)
Преимущества и особенности
- Высокая надежность и безопасность: EMERSON 1C31233G04 разработан для критически важных приложений, что подтверждается сертификацией IEC 61508 (класс SIL 2). Высокий уровень изоляции (2500 В AC) и иммунитет к помехам гарантируют стабильную работу даже в условиях сильных электромагнитных полей (например, вблизи трансформаторов электростанций) и предотвращают передачу неисправностей от одного канала к другому.
- Горячая замена и непрерывная работа: Функция Hot Swap позволяет заменить EMERSON 1C31233G04 без остановки системы Ovation DCS, что критично для объектов с непрерывным производством (например, атомные электростанции, крупные нефтеперерабатывающие заводы). Это снижает время простоя до минимума и сохраняет производительность.
- Простота интеграции и диагностики: Полная совместимость с системой Emerson Ovation DCS устраняет необходимость в дополнительной настройке — модуль автоматически распознается контроллером при установке. LED-индикаторы и функция самодиагностики позволяют быстро определить неисправности (например, обрыв сигнала на канале, неисправность модуля), сокращая время поиска проблем.
- Гибкость настройки: Возможность выбора типа сигнала (дифференциальный/одиночный), режима контактов (NO/NC) и интервала иммунитета к дребезгу делает EMERSON 1C31233G04 универсальным для различных типов датчиков (датчики положения, концевики, кнопки управления). Поддержка различных уровней напряжения (24 В DC, 125 В DC, 250 В AC) расширяет область применения.
- Долговечность и низкие эксплуатационные издержки: Высококачественные компоненты и строгие контроли качества при производстве обеспечивают длительный срок службы EMERSON 1C31233G04 (MTBF — более 200 000 часов). Низкая частота отказов и простота обслуживания минимизируют затраты на ремонт и замену, что особенно важно для объектов с высокими требованиями к надежности.
Случаи применения в отраслях
- Энергетика (теплоэлектростанция): EMERSON 1C31233G04 установлен в системе управления основным котлом ТЭЦ мощностью 500 МВт, собирая сигналы от датчиков уровня топлива, температуры дымовых газов и положения регулирующих клапанов. Модуль подключен к контроллеру Emerson Ovation, передавая данные в реальном времени. Функция горячей замены позволяет обслуживать модуль без остановки котла, а сертификация SIL 2 подтверждает безопасность использования в системах управления критическими процессами.
- Нефтегазовая промышленность (нефтепереработка): На нефтеперерабатывающем заводе EMERSON 1C31233G04 интегрирован в систему управления перегонной колонной, собирая сигналы от концевиков уровня нефти и датчиков давления. Модуль устойчиво работает при температуре +50 °C и влажности 90%, а его иммунитет к дребезгу контактов предотвращает ложные сигналы от датчиков в условиях вибраций. При неисправности одного канала другие продолжают работать, сохраняя работоспособность системы.
- Атомная энергетика (атомная электростанция): EMERSON 1C31233G04 используется в системе безопасности реактора, собирая сигналы от датчиков радиации, температуры охлаждающей воды и положения аварийных клапанов. Модуль сертифицирован по стандарту IEC 61508 (класс SIL 2), что подтверждает его соответствие требованиям к безопасности атомных объектов. Функция логирования событий позволяет отслеживать все изменения сигналов, что важно для аудита и анализа нештатных ситуаций.
- Химическая промышленность (реакторный комплекс): В химическом заводе EMERSON 1C31233G04 управляет сигналами от кнопок управления и датчиков положения запорных клапанов на реакторах синтеза. Модуль подключен к системе Emerson Ovation DCS через шину модулей, и его высокий уровень изоляции защищает электронику от агрессивных химических сред и электромагнитных помех от смесительных устройств.
Сравнение с конкурентами
В таблице ниже представлено сравнение EMERSON 1C31233G04 с аналогичными модулями цифровых входов для систем DCS:
| Параметр | EMERSON 1C31233G04 | ABB CI801 (AC 800M DCS) | Siemens SM 421 (PCS 7 DCS) |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Типы напряжения | 24 В DC, 125 В DC, 250 В AC | 24 В DC | 24 В DC, 120 В AC |
| Изоляция | 2500 В AC | 2500 В AC | 2000 В AC |
| Сертификация SIL | SIL 2 | SIL 2 | SIL 2 |
| Горячая замена | Да | Да | Да |
| Совместимость с DCS | Emerson Ovation | ABB AC 800M | Siemens PCS 7 |
| Цена (примерная) | Высокая | Высокая | Высокая |
Ключевые различия: EMERSON 1C31233G04 выделяется более широким выбором типов напряжения (включая 250 В AC), что делает его более универсальным по сравнению с ABB CI801 (только 24 В DC) и Siemens SM 421 (без поддержки 250 В AC). Высокий уровень изоляции (2500 В AC) соответствует аналогам ABB, но выше, чем у Siemens (2000 В AC), что повышает надежность в условиях сильных электромагнитных помех. Полная совместимость с системой Emerson Ovation является главным преимуществом для существующих пользователей экосистемы Emerson.
Советы по выбору
- Проверьте совместимость с системой DCS: EMERSON 1C31233G04 предназначен исключительно для системы Emerson Ovation DCS. Если вы используете другие системы (ABB AC 800M, Siemens PCS 7), лучше выбрать оригинальные модули этих брендов, чтобы избежать проблем с интеграцией.
- Определите требования к типу сигнала: Если ваши датчики используют различные уровни напряжения (например, 24 В DC для концевиков и 250 В AC для кнопок управления), EMERSON 1C31233G04 полностью удовлетворяет этим требованиям. Для систем с единственным типом напряжения можно рассмотреть более экономичные модели.
- Учтите важность непрерывной работы: Если ваш объект требует безостановочной работы (например, атомная электростанция, крупная ТЭЦ), функция горячей замены EMERSON 1C31233G04 является обязательным требованием. Для менее критических объектов можно выбрать модули без этой функции.
- Оцените уровень безопасности: Для систем, отвечающих за безопасность (например, системы аварийного останова), сертификация SIL 2 EMERSON 1C31233G04 является необходимым условием. Проверьте, соответствует ли модуль требованиям к классу безопасности вашего проекта.
Меры предосторожности
- Соблюдайте правила установки: Установку EMERSON 1C31233G04 должен выполнять квалифицированный инженер с опытом работы с системой Emerson Ovation DCS. Не соблюдение правил крепления к шине модулей может привести к неисправности связи или повреждению модуля.
- Отключите питание при горячей замене (при необходимости): Хотя модуль поддерживает горячую замену, в некоторых конфигурациях системы рекомендуется отключить питание шины перед извлечением. Перед выполнением работы ознакомьтесь с руководством по эксплуатации Emerson Ovation.
- Настройте параметры через официальное ПО: Используйте только программное обеспечение Emerson Ovation Studio для настройки каналов EMERSON 1C31233G04. Неправильные параметры (например, интервал иммунитета к дребезгу) могут привести к ложным сигналам или неисправности работы датчиков.
- Регулярно проверяйте состояние модуля: Каждый месяц осматривайте LED-индикаторы и анализируйте логи событий в системе Ovation DCS. Обновляйте прошивку модуля через официальные каналы Emerson — это улучшает стабильность работы и исправляет возможные ошибки.
- Используйте оригинальные запчасти: При ремонте или замене компонентов модуля используйте только оригинальные запчасти Emerson. Неоригинальные детали могут не соответствовать требованиям по надежности и безопасности, что снизит класс SIL 2 и увеличит риск отказа EMERSON 1C31233G04.
