Описание
Описание продукта

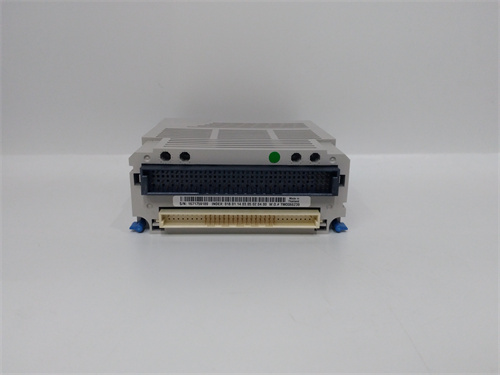

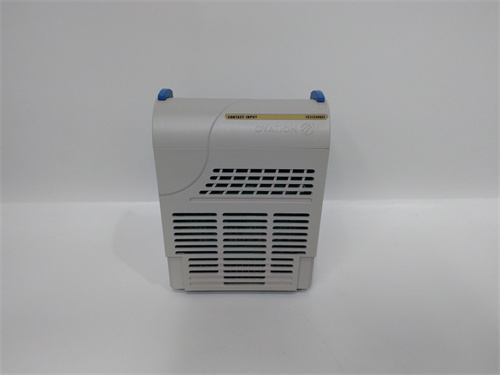

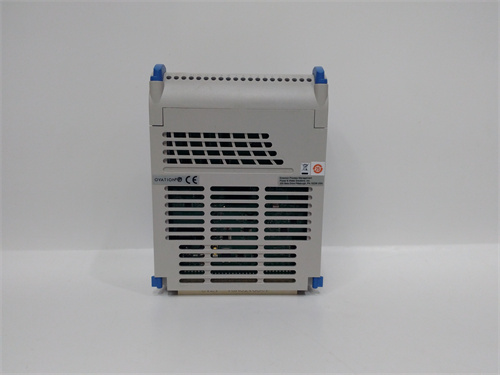

Модуль аналогового ввода EMERSON 1C31234G01 — это специализированное устройство, разработанное для решения задач точного измерения и передачи аналоговых сигналов в условиях, где даже малые искажения данных могут привести к ошибкам в контроле процессов (например, регулировка температуры реактора или давления в трубопроводах нефтегаза). Благодаря использованию высокоточных преобразователей АЦП (аналого-цифровых преобразователей) с разрешением 16 бит и встроенных фильтров низких частот, EMERSON 1C31234G01 обеспечивает точность измерения ±0.1% от полного диапазона сигнала — это критично для систем, где требуется соблюдение строгих технологических режимов (например, фармацевтика или производство полимеров).
Модуль EMERSON 1C31234G01 имеет 8 независимых входных каналов, каждый из которых поддерживает несколько типов аналоговых сигналов: 4–20 мА (токовые), 0–10 В (напряжностные) и сигналы от термопар (типы J, K, T) — это позволяет подключать разные типы датчиков без дополнительных адаптеров, экономя пространство в распределительных щитах и снижая затраты на оборудование. При использовании EMERSON 1C31234G01 (по ссылке на продукт) пользователи получают гарантию соответствия стандартам Emerson по надежности и безопасности, включая гальваническую развязку между каналами (изоляция 250 В АС) и защиту от электромагнитных помех (EMC Class 3, соответствует стандартам EN 61000-6-2/3) — это предотвращает передачу помех между измерительными цепями и защищает контроллер Emerson Ovation от перепадов напряжения.
Также EMERSON 1C31234G01 поддерживает простую калибровку через программное обеспечение Emerson Ovation Control Studio: инженеры могут дистанционно настраивать параметры каждого канала (например, диапазон сигнала, тип датчика) и проверять точность измерения, не демонтируя модуль или останавливая процесс. Уникальная функция «автоматическая компенсация дрейфа» EMERSON 1C31234G01 (корректировка параметров преобразователя каждые 5 минут) поддерживает стабильность измерений в течение длительного периода эксплуатации (24/7) — особенно важно для процессов с длительными циклами (например, варка сахара или синтез химических реактивов), где дрейф сигнала может привести к браку продукции.
Компактная конструкция EMERSON 1C31234G01 для монтажа в шасси Emerson Ovation упрощает интеграцию с существующими системами, а LED-индикаторы каждого канала (зеленый — сигнал присутствует, красный — ошибка/некорректный сигнал) позволяют операторам быстро выявлять неполадки (например, разрыв цепи к датчику или выход сигнала за пределы диапазона) без использования мультиметра. Благодаря высокой совместимости с контроллерами Emerson Ovation и другими модулями Emerson (например, 1C31227G01 — цифровой модуль, 1C31232G01 — модуль коммуникации), EMERSON 1C31234G01 становится неотъемлемым компонентом для построения систем точного контроля процессов. Например, в теплоэлектростанции EMERSON 1C31234G01 считывает сигналы от 8 датчиков температуры пара в турбине: модуль преобразует аналоговые данные в цифровые, передаёт их в контроллер Ovation, который регулирует подачу топлива для поддержания температуры в диапазоне 500–520 °C — точность ±0.1% гарантирует стабильную работу турбины и предотвращает перегрев.
Параметры продукта
- Тип модуля: Аналоговый модуль ввода для контроллеров Emerson Ovation
- Количество каналов: 8 независимых аналоговых входов (каждой канал настраивается отдельно)
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (двусторонний, для датчиков с питанием от модуля)
- Напряжностные: 0–10 В DC, 0–5 В DC
- Термопары: Типы J (-210 °C до +1250 °C), K (-270 °C до +1372 °C), T (-270 °C до +400 °C)
- Технические характеристики измерения:
- Разрешение АЦП: 16 бит
- Точность: ±0.1% от полного диапазона (при температуре 25 °C ±2 °C)
- Время преобразования: <10 мс на канал
- Функции защиты и изоляция:
- Гальваническая развязка между каналами: 250 В АС (на 1 мин)
- Защита от статического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный)
- Защита от электромагнитных помех (EMC Class 3)
- Индикация: LED-индикаторы (зеленый — нормальная работа, красный — ошибка сигнала) для каждого канала
- Напряжение питания: 24 В DC ±10% (подается из шасси Emerson Ovation)
- Температурный диапазон эксплуатации: -20 °C до +60 °C (подходит для промышленных помещений)
- Уровень защиты: IP20 (для установки в закрытые шасси Emerson Ovation)
- Монтаж: В шасси Emerson Ovation (размеры — 100 мм × 150 мм × 40 мм, 1 слот в шасси)
Преимущества и особенности
- Высокая точность измерения: ±0.1% от полного диапазона и 16-битное разрешение АЦП EMERSON 1C31234G01 гарантируют точное считывание сигналов, что критично для процессов с строгими требованиями к технологическим параметрам (фармацевтика, химическая промышленность).
- Гибкая поддержка сигналов: Поддержка токовых, напряжностных сигналов и термопар позволяет подключать разные типы датчиков к одному модулю — не требуется покупать отдельные модули для каждого типа сигнала, снижая затраты.
- Защита от помех и перепадов напряжения: Гальваническая развязка и EMC Class 3 делают EMERSON 1C31234G01 устойчивым к электромагнитным помехам и перепадам напряжения в промышленных сетях — это предотвращает искажение сигналов от мощного оборудования (электродвигатели, трансформаторы).
- Легкая калибровка и диагностика: Дистанционная калибровка через Ovation Control Studio и LED-индикаторы каналов упрощают обслуживание EMERSON 1C31234G01 — операторы могут быстро проверять состояние модуля и корректировать параметры без остановки процесса.
- Совместимость с Emerson Ovation: EMERSON 1C31234G01 полностью оптимизирован для работы с контроллерами Emerson Ovation — автоматически распознается контроллером, не требуется дополнительные драйверы, что сокращает время настройки системы.
Примеры применения в отраслях
- Энергетика (ТЭЦ): В теплоэлектростанциях EMERSON 1C31234G01 считывает сигналы от 8 датчиков температуры пара в турбине (термопары типа K) и 4 датчиков давления в котле (4–20 мА). Модуль передаёт точные данные в контроллер Ovation, который регулирует подачу топлива и воду, поддерживая температуру пара в диапазоне 500–520 °C — это гарантирует эффективную работу турбины и снижает расход топлива.
- Химическая промышленность: В заводах по производству пластиков EMERSON 1C31234G01 подключен к 8 датчикам уровня полимера в реакторах (0–10 В). Модуль считывает сигналы и передаёт их в контроллер Ovation — при достижении максимального уровня полимера контроллер останавливает подачу сырья, предотвращая переполнение реактора и потерю продукции.
- Водное хозяйство: В станциях водоподготовки EMERSON 1C31234G01 считывает сигналы от 8 датчиков turbidity (мутности воды, 4–20 мА) и 2 датчиков pH (0–5 В). Модуль передаёт данные в контроллер Ovation, который регулирует подачу коагулянтов для очистки воды — точность измерения ±0.1% гарантирует, что вода соответствует санитарным нормам.
- Нефтегазовая отрасль: На нефтеперекачивающих пунктах EMERSON 1C31234G01 считывает сигналы от 8 датчиков давления в трубопроводах (4–20 мА). Модуль устойчив к низким температурам (-20 °C) и вибрациям, передавая данные в контроллер Ovation — при падении давления (утечка) контроллер автоматически закрывает шлюзовые клапаны, предотвращая потерю нефти.
Сравнение с конкурентами
| Параметр | EMERSON 1C31234G01 | Конкурентный модуль (например, Siemens S7-400 SM 331) |
|---|---|---|
| Точность измерения | ±0.1% от полного диапазона | ±0.2% от полного диапазона |
| Разрешение АЦП | 16 бит | 13 бит |
| Поддерживаемые термопары | J, K, T | Только K (другие требуют лицензии) |
| Гальваническая развязка | 250 В АС (между каналами) | 50 В АС (между каналами) |
| Температурный диапазон | -20 °C до +60 °C | 0 °C до +60 °C |
| Гарантийный срок | 3 года (стандарт для Emerson) | 2 года |
Рекомендации по выбору
- Убедитесь в совместимости с контроллером Emerson Ovation: EMERSON 1C31234G01 разработан исключительно для системы Ovation — если вы используете другие контроллеры (например, ABB AC 800M), потребуется адаптер, что увеличивает риск сбоев.
- Определите тип и количество сигналов: Если вам нужно считывать разные типы сигналов (термопары + 4–20 мА) или >4 канала, EMERSON 1C31234G01 с 8 каналами и гибкой поддержкой сигналов подойдет лучше, чем конкуренты с ограниченным набором входов.
- Оцените требования к точности: Для процессов с точностью ±0.1% (фармацевтика, энергетика) EMERSON 1C31234G01 является обязательным выбором — модули с ±0.2% точностью may привести к ошибкам в контроле и браку продукции.
- Проверьте условия эксплуатации: Для работы в холодных помещениях (-20 °C до 0 °C) (например, северные нефтепромыслы) EMERSON 1C31234G01 с широким температурным диапазоном подойдет лучше, чем модели с минимальной температурой 0 °C (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж EMERSON 1C31234G01 должен выполняться после отключения питания шасси Emerson Ovation — вставка модуля под напряжением может привести к повреждению АЦП или шены контроллера.
- При подключении термопар соблюдайте полярность: Неправильное подключение термопар приведет к ошибке измерения температуры — следуйте маркировке на модуле («+» и «-» для каждого канала).
- Не превышайте максимальный диапазон входного сигнала: Например, не подключайте сигнал >10 В к каналу для 0–10 В или >20 мА к каналу для 4–20 мА — это может привести к выходу АЦП из строя и потере гарантии.
- Регулярно выполняйте калибровку: Раз в 6 месяцев проводите калибровку EMERSON 1C31234G01 через Ovation Control Studio — это поддерживает точность измерения и предотвращает дрейф сигнала.
- Используйте только оригинальные запчасти Emerson при ремонте: Неоригинальные компоненты (например, замена фильтров или АЦП) нарушат параметры модуля и отменят гарантию — покупайте запчасти через авторизованных дилеров Emerson.
