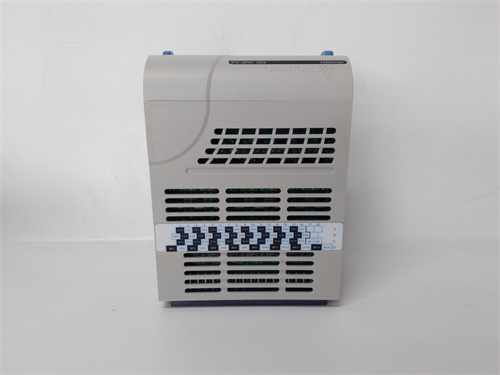

EMERSON 5X00105G14

Описание

Описание продукта

Технические параметры

• Тип устройства: цифровой выходной модуль с релейными выходами для промышленной автоматизации
• Модельный код расшифровка: 5X (серия промышленных модулей Emerson) — 00105 (идентификатор функционала: цифровые релейные выходы) — G14 (версия с расширенной нагрузочной способностью)
• Количество каналов: 8 дискретных выходов (каждой канал с независимым реле)
• Тип выходов: релейные контакты (нормально разомкнутые, NO)
• Поддерживаемое выходное напряжение: 24–250 В АК / 24–125 В DC
• Максимальный выходной ток на канал: 5 А (продолжительный), 10 А (кратковременный, до 1 с)
• Изоляция: электрическая изоляция каналов друг от друга и от входного интерфейса — 250 В АК/1 мин
• Скорость реакции: ≤10 мс (включение реле), ≤5 мс (отключение реле)
• Питание модуля: 24 В DC ±10%, потребление ≤3 Вт
• Защитные функции: защита реле от застывания (термическая защита), защита от перегрузки тока (>5 А — автоматическое отключение на 3 с)
• Температурный диапазон: рабочий — 0 °C до +60 °C, хранилище — -40 °C до +85 °C
• Материал корпуса: пластик ABS + стекловолокно (огнестойкий, UL 94 V-0)
• Разъемы: выход — терминал блок 16-контактный (для кабеля сечением 0,5–2,5 мм²), коммуникация с контроллером — разъем RS-485 (Modbus RTU)
• Уровень защиты: IP20 (по стандарту IEC 60529) — для установки в закрытые шкафы управления
• Совместимость: контроллеры Emerson DeltaV (через шлюз), Siemens S7-1200, Allen-Bradley Micro800
• Сертификации: UL 508, IEC 61131-2, CE (соответствие требованиям безопасности и ЭМС)
• Гарантийный срок: 24 месяцев

Преимущества и особенности

• Универсальность выходов: EMERSON 5X00105G14 поддерживает как АК-, так и DC-напряжение (24–250 В АК / 24–125 В DC), что позволяет подключать различные исполнители (реле, контакторы, лампы сигнализации) без дополнительных адаптеров.
• Высокая нагрузочная способность: Максимальный ток 5 А на канал позволяет напрямую управлять среднемощными устройствами (например, мелкие электродвигатели, нагреватели) без усилительных реле.
• Независимые релейные каналы: Каждый канал имеет собственное реле, что предотвращает распространение неисправностей — отказ одного канала не влияет на работу других.
• Удобная диагностика: LED-индикаторы (зеленый — реле включено, красный — ошибка) позволяют быстро определить состояние каждого канала без специального оборудования.
• Простота интеграции: Поддержка протокола Modbus RTU через RS-485 упрощает подключение к большинству промышленных контроллеров и систем SCADA.

Прикладные случаи по отраслям

• Промышленное производство: EMERSON 5X00105G14 используется в линиях производства мебели для управления приводами конвейеров и нагревательными элементами прессов. Универсальные выходы подключают как DC-приводы (24 В), так и АК-нагреватели (220 В).
• Электроэнергетика: В распределительных пунктах электроснабжения модуль управляет сигнальными маяками и реле защиты маломощных цепей. Высокая изоляция каналов защищает от перепадов напряжения в сетях.
• Агропромышленность: В автоматизированных элеваторах EMERSON 5X00105G14 управляет приводами шторок для регулирования подачи зерна и датчиками уровня. Работа в диапазоне 0 °C–+60 °C адаптируется к условиям элеваторных помещений.
• Жилищно-коммерческая инфраструктура: В системах автоматизации торговых центров модуль управляет системами освещения и вентиляции отдельных зон. Релейные выходы обеспечивают надежное управление высоковольтными светильниками (220 В АК).

Сравнение с конкурентами

1. Универсальность напряжения: Поддержка 24–250 В АК / 24–125 В DC против только DC или только АК у конкурентов — позволяет EMERSON 5X00105G14 подключать разнотипное оборудование в едином модуле.
2. Более высокая нагрузочная способность: 5 А постоянного тока на канал против 2–3 А у большинства аналогов — позволяет напрямую управлять более мощными исполнителями, исключая дополнительные реле.
3. Термическая защита реле: Встроенная защита от застывания реле延长 срок службы модуля — у конкурентов подобная функция часто отсутствует, что увеличивает риск выхода из строя при перегрузке.

Советы по выбору и предостережения

Советы по выбору

1. Оцените тип и мощность исполнителей: Выбирайте EMERSON 5X00105G14 если ваши устройства требуют напряжения 24–250 В АК/24–125 В DC и ток ≤5 А. Для более мощных исполнителей (ток >5 А) используйте дополнительные силовые реле.
2. Проверьте протокол коммуникации: Убедитесь, что ваш контроллер поддерживает Modbus RTU (RS-485) — это стандартный протокол для EMERSON 5X00105G14. Для контроллеров без RS-485 используйте шлюз Ethernet-RS-485.
3. Учтите количество каналов: При необходимости управления >8 исполнителями используйте параллельное подключение нескольких модулей — они поддерживают синхронную работу через Modbus.

Предостережения

1. Монтаж и подключение только квалифицированным персоналом: Неправильное подключение высоковольтных линий (220–250 В АК) может привести к травмам или повреждению EMERSON 5X00105G14. Строго следуйте схемам из технической документации.
2. Не превышайте пределы выходного тока: Перегрузка канала током >5 А (продолжительно) повредит реле и вызовет выход канала из строя. Используйте предохранители для каждого исполнителя.
3. Контроль температуры: Не эксплуатируйте EMERSON 5X00105G14 за пределами диапазона 0 °C–+60 °C — повышенная температура снижает срок службы реле и стабильность работы.
4. Регулярная проверка контактов: Раз в 3 месяца проверяйте состояние релейных контактов (измеряйте сопротивление) — окисление контактов может привести к потере контакта и неисправности. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
