Описание продукта

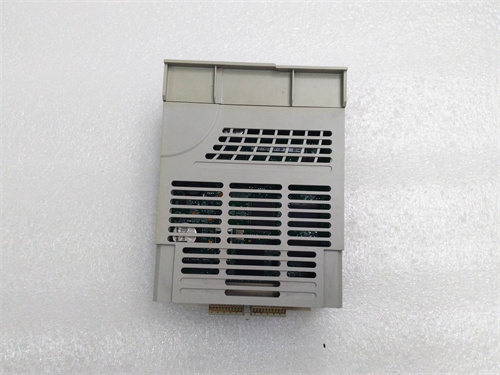

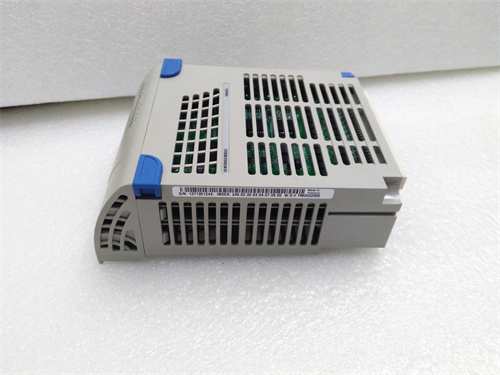

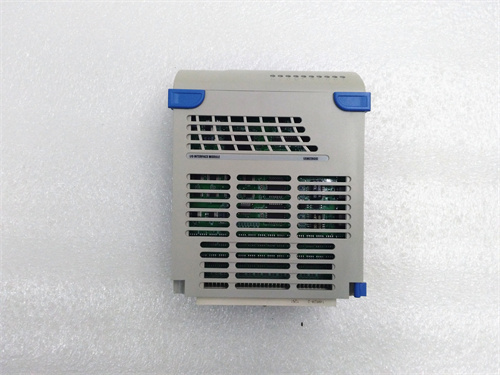

EMERSON 5X00226G02 — это цифровой входной модуль производства EMERSON, разработанный для интеграции в системы автоматизации DeltaV DCS (распределенные системы управления процессами) и предназначенный для сбора дискретных сигналов (состояние «включено/выключено») от промышленных датчиков и исполнительных механизмов. Этот модуль выступает ключевым звеном в передаче данных о состоянии оборудования (например, положение клапанов, состояние кнопок, сигналы аварийных остановов) в центральный контроллер DCS, обеспечивая реальное управление технологическими процессами. Как важный компонент портфеля автоматизационных решений EMERSON, EMERSON 5X00226G02 отличается высокой надежностью и устойчивостью к неблагоприятным промышленным условиям — в том числе к электромагнитным помехам, температурным колебаниям и вибрациям, что делает его подходящим для нефтегазовой, химической и энергетической отраслей. В отличие от стандартных цифровых модулей, EMERSON 5X00226G02 оснащен расширенными функциями диагностики и возможностью параллельной работы с резервными модулями, что минимизирует риск простоя производства при технических проблемах. Благодаря бесшовной совместимости с системой DeltaV, EMERSON 5X00226G02 упрощает монтаж и настройку, сокращая время ввода в эксплуатацию и снижая затраты на обслуживание.
Параметры продукта
- Количество каналов: 16 независимых цифровых входов (дискретных сигналов).
- Тип сигнала: Поддержка сухих контактов (dry contact) и напряжевых сигналов 24 В DC (номинал).
- Время отклика: ≤1 мс для перехода сигнала (от закрытия до открытия контакта и наоборот), обеспечивая быструю реакцию системы.
- Изоляция: Электрическая изоляция каналов между собой и от шины питания — 2,5 кВ переменного тока (Vrms), предотвращающая перекрестные помехи.
- Питание: 24 В DC (диапазон допустимых напряжений 19,2–28,8 В DC), потребление энергии ≤4 Вт.
- Рабочие условия: Температура от -40 °C до +70 °C; влажность от 5% до 95% (без конденсации); устойчивость к вибрации до 20 g (пиковое значение).
- Диагностика: Автоматическое определение обрыва цепи, короткого замыкания, перегрузки каналов и нестабильности питания — данные об ошибках передаются в контроллер DeltaV.
- Монтаж: Установка в стандартные шкафы EMERSON DeltaV с использованием рельса DIN 35 мм или слота на задней плате системы.
- Сертификации: Соответствие стандартам UL 508, IEC 61010-1, CE и ATEX (для использования в опасных зонах при комплектации с защитными кожухами).
Преимущества и особенности
- Высокая надежность и отказоустойчивость: EMERSON 5X00226G02 поддерживает режим резервирования (N+1), при котором резервный модуль автоматически заменяет отказавший, не прерывая сбор данных — критично для непрерывных производственных процессов.
- Быстрое время отклика: ≤1 мс позволяет системе моментально реагировать на изменения состояния оборудования (например, сигналы аварийного останова), предотвращая аварии и повреждение техники.
- Расширенная диагностика: Возможность детектировать обрывы, короткие замыкания и проблемы с питанием помогает операторам быстро локализовать неисправности, сокращая время простоя до 30% по сравнению с модулями без этой функции.
- Совместимость с EMERSON DeltaV: Прямое интегрирование в систему DCS DeltaV без необходимости дополнительных адаптеров или драйверов — упрощает настройку и снижает риск совместимости.
- Устойчивость к помехам: Электрическая изоляция 2,5 кВ и защитные схемы делают EMERSON 5X00226G02 устойчивым к электромагнитным полям от электродвигателей, трансформаторов и других промышленных устройств.
Случаи применения в отраслях
- Нефтегазовая промышленность: В нефтеперерабатывающих заводах EMERSON 5X00226G02 собирает сигналы от концевиков положения клапанов на трубопроводах и передаёт их в систему DeltaV. При обнаружении несанкционированного открытия клапана модуль мгновенно отправляет сигнал на остановку процесса, предотвращая утечку нефтепродуктов.
- Химическая промышленность: На производстве химических реактивов модуль используется для контроля состояния шлюзов и вентилей в реакторах. Его устойчивость к агрессивным средам (при комплектации с защитными кожухами) и быстрое время отклика обеспечивают безопасность операторов и качество продукции.
- Энергетика: В электростанциях на твердом топливе EMERSON 5X00226G02 собирает данные о состоянии конвейеров для подачи угля и сигналы от датчиков уровня топлива в котлы. Режим резервирования гарантирует, что сбор данных не прерывается даже при отказе одного модуля, поддерживая стабильную генерацию электроэнергии.
Сравнение с конкурентами
| Параметр | EMERSON 5X00226G02 | Конкурентный модуль (например, Siemens SM 321) | Конкурентный модуль (например, ABB DI810) |
|---|---|---|---|
| Количество каналов | 16 | 16 | 8 |
| Время отклика | ≤1 мс | ≤3 мс | ≤2 мс |
| Режим резервирования | Поддерживает (N+1) | Не поддерживает | Поддерживает (только в составе системы ABB) |
| Изоляция каналов | 2,5 кВ Vrms | 1,5 кВ Vrms | 2,0 кВ Vrms |
| Совместимость с DCS | Только EMERSON DeltaV | Широкая (включая Siemens PCS 7) | Только ABB AC800M |
| Гарантийный срок | 5 лет | 3 года | 4 года |
Советы по выбору и меры предосторожности
- Советы по выбору: EMERSON 5X00226G02 идеально подходит для систем EMERSON DeltaV, особенно в отраслях с требованиями к непрерывной работе (нефть, химия). Если используется сторонняя DCS, проверяйте возможность интеграции через стандартные протоколы (например, Modbus) — в некоторых случаях может потребоваться дополнительный шлюз. Для опасных зон выбирайте комплектацию с защитными кожухами, соответствующими стандартам ATEX.
- Меры предосторожности:
- Устанавливайте EMERSON 5X00226G02 в шкафы с принудительной вентиляцией, чтобы температура не превышала +70 °C — перегрев снижает срок службы модуля.
- При подключении датчиков используйте экранированные кабели и убедитесь в надежном заземлении (сопротивление заземления ≤4 Ом) — это повышает устойчивость к помехам.
- Не подключайте сигналы с напряжением выше 24 В DC — это может повредить внутренние схемы модуля и привести к отказу системы.
- Регулярно проверяйте состояние резервирования через программное обеспечение DeltaV — убедитесь, что резервный модуль готов к работе в случае отказа основного.
