Описание
Описание продукта

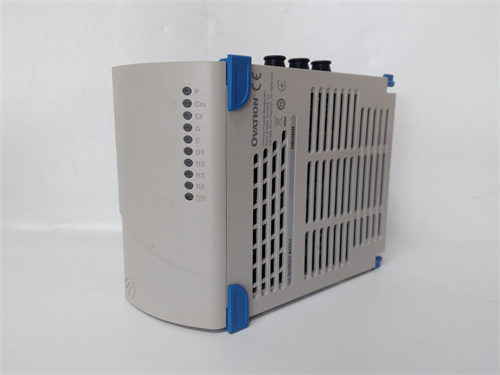

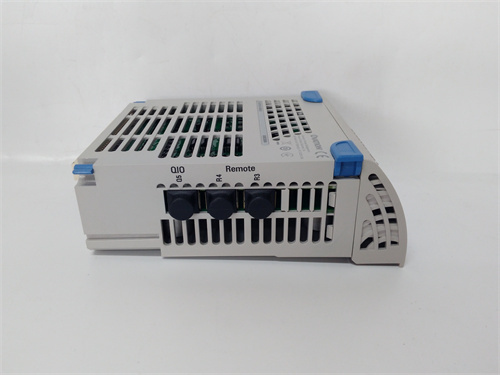

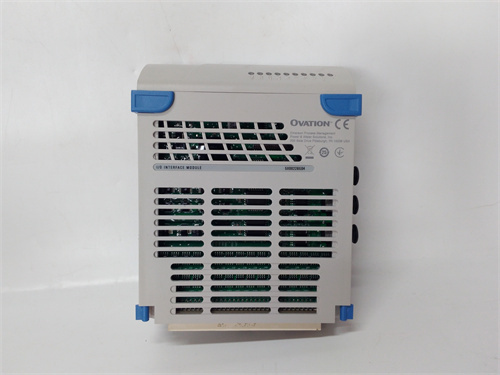

Основным объектом рассмотрения является цифровой входной модуль для систем автоматизации промышленных процессов EMERSON 5X00226G04 — ключевой компонент контроллеров Emerson Ovation DCS, разработанный компанией Emerson (лидер в автоматизации энергетических и нефтегазовых объектов) для сбора дискретных сигналов от критически важных датчиков и устройств: сигнальные маячки аварий, кнопки управления, датчики положения клапанов, контакторы защиты. Продукт EMERSON 5X00226G04 относится к серии надежных модулей I/O Emerson Ovation, специализирующихся на работе в суровых условиях (вибрации до 5 g, температуры от -40 °C до +70 °C, электромагнитные помехи), где требуется высокая отказоустойчивость (MTBF >200 000 часов) и точность регистрации сигналов (задержка ≤1 мс) — критично для предотвращения сбоев в управлении энергетическими установками (тurbины, котлы) или нефтегазовыми процессами (компрессоры, трубопроводы) и обеспечения безопасной эксплуатации.
Благодаря 16 независимым цифровым входам и двойной схемотехникой (для повышения надежности), EMERSON 5X00226G04 обеспечивает сбор сигналов типов «сухой контакт» и «напряжение 24 В ПС» с минимальной вероятностью ошибки, даже при сильных электромагнитных помехах от силовых цепей (например, трансформаторов ТЭЦ или электродвигателей компрессоров). Каждый вход оснащен индивидуальной защитой от электростатического разряда (ESD ±15 кВ) и фильтрацией импульсных помех (настраиваемый диапазон 0,1–100 мс), что предотвращает ложные триггеры от помех и гарантирует достоверность данных. Особенно важно отметить, что EMERSON 5X00226G04 разработан для полной интеграции с системой Emerson Ovation DCS и поддерживает протокол коммуникации Ovation Ethernet — это позволяет синхронизировать собранные сигналы с контроллером в режиме реального времени, что критично для объектов с жесткими требованиями к времени отклика (например, аварийная остановка турбины).
Кроме того, EMERSON 5X00226G04 оснащен встроенной диагностикой в реальном времени: модуль автоматически проверяет состояние каждого входа (наличие сигнала, исправность кабеля, уровень помех) и передает данные об аномалиях в систему мониторинга Emerson Ovation HMI. Это позволяет операторам быстро выявлять неполадки (например, разрыв кабеля к датчику положения клапана) и устранять их без остановки процесса — критично для энергетических объектов с непрерывным циклом работы (например, ТЭЦ, где простои на 1 час обходятся в миллионы долларов). Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: EMERSON 5X00226G04.
Особенно ценным преимуществом EMERSON 5X00226G04 является его соответствие стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1), а также устойчивость к химическим веществам (масла, смазки, промышленные растворы). Корпус из высокопрочной пластики с защитным покрытием гарантирует работоспособность модуля в агрессивных средах, таких как турбинные помещения ТЭЦ или компрессорные станции нефтегазовых комплексов, где стандартные модули быстро подвергаются коррозии или засорению.
Параметры продукта
Параметры EMERSON 5X00226G04 оптимизированы для надежной сбора дискретных сигналов, основные из них включают:
- Конфигурация входов: 16 независимых цифровых входных каналов, с индивидуальной защитой и настройкой.
- Поддерживаемые типы сигналов:
- Тип 1: Сухий контакт (NO/NC — нормально разомкнутый/замкнутый);
- Тип 2: Напряжевой сигнал 24 В ПС (диапазон допустимого напряжения 19,2–28,8 В ПС);
- Максимальное сопротивление входа: 1 кОм (для защиты от перегрузки).
- Динамические характеристики:
- Задержка регистрации сигнала (включение/выключение): ≤1 мс — быстрая реакция на изменение состояния;
- Настраиваемая фильтрация помех: 0,1–100 мс (индивидуально для каждого канала) — подавление импульсных помех от электромагнитных источников;
- Частота опроса входов: 1000 Гц (1 раз в миллисекунду) — гарантирует не пропуск критических сигналов.
- Защитные функции:
- Защита от электростатического разряда (ESD): ±15 кВ (по стандарту IEC 61000-4-2);
- Защита от перегрузки напряжения: Отключение входа при напряжении >32 В ПС;
- Защита от короткого замыкания: Автоматическое ограничение тока ≤10 мА на канал.
- Электрические параметры:
- Напряжение питания: 24 В ПС (от шкафной системы Emerson Ovation);
- Потребляемый ток: ≤150 мА (без нагрузки) / ≤300 мА (при максимальной активности каналов);
- Изоляция: ≥1000 В ДС (между входами и землей) — защита от межканального замыкания.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C;
- Устойчивость к вибрации: До 5 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 30 g (время воздействия 11 мс);
- Класс защиты: IP20 (для монтажа в закрытых шкафах управления Emerson Ovation).
- Совместимость: Полностью совместим с контроллерами Emerson Ovation DCS, системой HMI Emerson DeltaV и программным обеспечением Emerson Ovation Control Studio.
Преимущества и особенности
EMERSON 5X00226G04 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Высокая надежность и долговечность: MTBF >200 000 часов и двойная схемотехника делают EMERSON 5X00226G04 идеальным для объектов с длительным сроком эксплуатации (15–20 лет) — например, атомные или теплоэлектростанции, где замена модулей требует остановки всего блока и значительных затрат.
- Мгновенная регистрация сигналов: Задержка ≤1 мс гарантирует, что критические сигналы (например, аварийная остановка турбины) регистрируются и передаются в контроллер без задержек — это предотвращает задержки в реакции системы и снижает риск аварий.
- Индивидуальная фильтрация помех: Настраиваемые фильтры (0,1–100 мс) для каждого канала позволяют адаптировать EMERSON 5X00226G04 к разным типам помех — например, для сигналов от кнопок управления используют фильтр 0,1 мс (для мгновенной реакции), а для датчиков вблизи электродвигателей — 100 мс (для подавления импульсных помех).
- Легкая интеграция с системами Emerson: Полная совместимость с Emerson Ovation DCS и Ovation Control Studio упрощает настройку и диагностику — через графический интерфейс можно отслеживать состояние каждого входа (наличие сигнала, ошибки) и быстро выявлять неполадки, не требуя дополнительного оборудования.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C–+70 °C и устойчивость к вибрациям (5 g) делают модуль подходящим для установки в холодных энергетических цехах (например, хранилища сжиженного газа) или жарких турбинных помещениях — в отличие от стандартных модулей, которые выходят из строя при температурных экстремумах.
Примеры применения в отраслях
EMERSON 5X00226G04 широко используется в энергетике и нефтегазовой отрасли для сбора дискретных сигналов:
- Энергетика (теплоэлектростанции ТЭЦ): В котло-турбинных блоках мощностью 800 МВт — EMERSON 5X00226G04 собирает сигналы от датчиков положения дросселей турбины (сухой контакт) и кнопок аварийной остановки (24 В ПС). При получении сигнала «авария» модуль мгновенно передает его в контроллер Ovation, который останавливает турбину за ≤1 секунду, предотвращая разрушение ротора.
- Нефтегазовая отрасль (компрессорные станции): В системах управления газовыми компрессорами — модуль сборит сигналы от контакторов защиты (перегрев, перепад давления) и индикаторов положения клапанов трубопроводов. Устойчивость к электромагнитным помехам от компрессоров гарантирует, что сигналы не искажаются, а диагностика в реальном времени позволяет выявить разрыв кабеля до возникновения аварии.
- Гидроэнергетика (ГЭС): В системах управления гидротурбинами — EMERSON 5X00226G04 собирает сигналы от датчиков уровня воды в водохранилище (контактные датчики) и кнопок ручного управления турбиной. Задержка ≤1 мс обеспечивает своевременную реакцию на снижение уровня воды, позволяя контроллеру снизить нагрузку турбины и предотвратить «сухой ход».
- Атомные электростанции: В системах защиты реакторных установок — модуль сборит сигналы от аварийных маячков (24 В ПС) и контакторов защиты системы охлаждения. Соответствие SIL 2 гарантирует, что сигналы аварии передаются без ошибок, обеспечивая своевременную остановку реактора и предотвращение катастроф.
Сравнение с конкурентами
Сравним EMERSON 5X00226G04 с аналогичными цифровыми входными модулями Siemens S7-400 SM 421 и ABB CI854A:
| Параметр | EMERSON 5X00226G04 | Siemens S7-400 SM 421 (6ES7421-1BL01-0AA0) | ABB CI854A |
|---|---|---|---|
| Количество входов | 16 (дискретные) | 16 (дискретные) | 16 (дискретные) |
| Задержка регистрации | ≤1 мс | ≤3 мс | ≤2 мс |
| Настраиваемая фильтрация | Да (0,1–100 мс, индивидуально) | Да (0,1–20 мс, групповая) | Да (0,1–50 мс, групповая) |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -30 °C до +70 °C |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 2, PL d |
| MTBF (часов) | >200 000 | ~180 000 | ~190 000 |
Преимущество EMERSON 5X00226G04 — меньше задержка регистрации сигналов, индивидуальная настройка фильтров для каждого канала, лучшая устойчивость к низким температурам (-40 °C) и более высокий MTBF. Для систем Emerson Ovation DCS или объектов с жесткими требованиями к задержке (энергетика, атомные электростанции) он является предпочтительным выбором. Несмотря на то, что ABB CI854A имеет схожий класс безопасности, EMERSON 5X00226G04 опережает его по гибкости фильтрации и долговечности.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип контроллера и требования к задержке: Если вы используете Emerson Ovation DCS или нуждаетесь в задержке регистрации ≤1 мс (например, управление турбинами), EMERSON 5X00226G04 — идеальный выбор. Для систем Siemens S7-400 лучше выбрать SM 421, а для ABB 800xA — CI854A.
- Проверьте условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (холодные склады, турбинные помещения) EMERSON 5X00226G04 гарантирует работоспособность. Для условий <0 °C не подойдет Siemens SM 421.
- Учтите требования к фильтрации: Если вам нужно индивидуальная настройка фильтров для разных каналов (например, смешанные сигналы от кнопок и датчиков вблизи помехообразующих устройств), EMERSON 5X00226G04 подходит «из коробки». Для систем с унифицированными фильтрами можно выбрать модули с групповой настройкой.
Меры предосторожности
- Монтаж и настройка: Устанавливайте EMERSON 5X00226G04 только сертифицированными инженерами Emerson, следуя руководству по эксплуатации (доступно на EMERSON 5X00226G04) — строго соблюдайте схемы подключения сигнальных кабелей (полярность для 24 В ПС), неправильная подключение приведет к повреждению входов.
- Защитные кабели: Используйте экранированные кабели для подключения датчиков — это снижает влияние электромагнитных помех от силовых цепей (например, трансформаторов, электродвигателей). Разделяйте сигнальные кабели от силовых (≥1000 В АС) на расстоянии не менее 2 метров.
- Периодическая диагностика: Ежегодно проверяйте каждый вход с помощью тестового сигнала (сухой контакт или 24 В ПС) — убедитесь, что модуль корректно регистрирует изменения состояния и фильтры работают эффективно. При обнаружении неисправностей (вход не отвечает) замените модуль вовремя.
- Электробезопасность: Отключите питание шкафной системы Emerson Ovation перед заменой или обслуживанием EMERSON 5X00226G04 — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки для защиты от электростатического разряда, который может повредить внутреннюю электронику модуля.
