Описание
Описание продукта

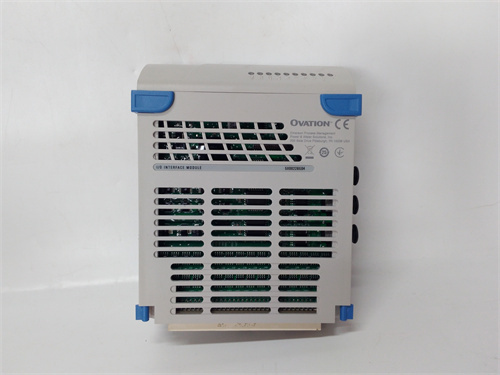

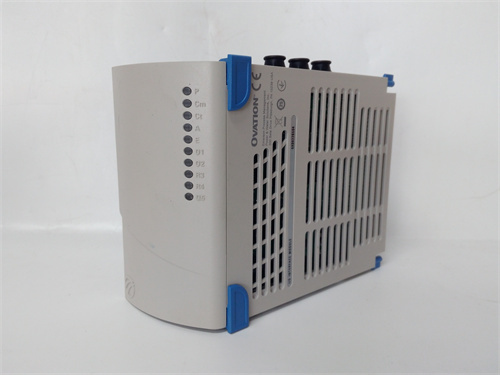

EMERSON 5X00226G04 — это 4-канальный аналоговый выходной модуль (AO) с индивидуальной изоляцией каналов, разработанный для интеграции в систему DCS Emerson Ovation. Основная задача EMERSON 5X00226G04 — преобразовывать цифровые команды от контроллера Ovation в аналоговые сигналы (токовые или напряжностные), передавая их исполнительным механизмам: регулирующим клапанами, драйверами, позиционерами и приводами, обеспечивая точное регулирование параметров процесса (например, скорость вращения турбины, положение клапана подачи топлива, уровень жидкости в реактивных сосудах).
Благодаря индивидуальной гальванической изоляции каждого канала (250 В АС), EMERSON 5X00226G04 защищает систему от перепадов потенциала и электромагнитных помех — критично для установок с большим количеством металлических конструкций или высоковольтного оборудования (например, электростанции, металлургические цеха). Модуль EMERSON 5X00226G04 поддерживает два типа выходных сигналов: токовые (4–20 мА) и напряжностные (0–10 В DC), которые настраиваются для каждого канала отдельно через программное обеспечение Emerson Ovation Engineering Studio. Это позволяет подключать как стандартные регулирующие клапаны (работающие от 4–20 мА), так и специализированные приводы (требующие 0–10 В DC), без дополнительных преобразователей.
Особенно важна роль EMERSON 5X00226G04 в системах безопасности SIL 2 (по стандарту IEC 61508) — например, в системах защиты котлов паровых электростанций (регулирование клапанов сброса давления) или в реактивных сосудах химических заводов (управление подачей реагентов). EMERSON 5X00226G04 имеет разрешение 16 бит и нелинейность ≤ ±0.05% от полного диапазона (F.S.), что гарантирует минимальные ошибки передачи сигнала и точное регулирование процесса. Каждый канал модуля поддерживает настраиваемый диапазон сигнала и текущую нагрузку (до 0.5 А на канал), что делает EMERSON 5X00226G04 гибким для адаптации к различным исполнительным устройствам.
Каждый EMERSON 5X00226G04 проходит строгие заводские тесты на соответствие стандартам Emerson и IEC, включая проверку на термостойкость, вибрацию и электромагнитную совместимость (EMC). Дополнительным преимуществом EMERSON 5X00226G04 является встроенная защита каналов от перегрузок и коротких замыканий — при превышении допустимого тока модуль автоматически ограничивает выходной ток (до 1 А) или отключает канал, предотвращая повреждение себя и подключенного исполнительного механизма.
EMERSON 5X00226G04 поддерживает функции расширенной диагностики через Ovation Engineering Studio: операторы могут отслеживать состояние каждого канала (текущий сигнал, нагрузка, температура модуля) и получать уведомления о неисправностях (например, короткое замыкание на выходе, обрыв кабеля к клапану, выход сигнала за пределы диапазона). Это позволяет быстро локализовать проблемы и устранять их, сокращая время простоя процесса.
Модуль EMERSON 5X00226G04 монтируется в стандартное шасси Emerson Ovation, что обеспечивает идеальную интеграцию с экосистемой Ovation — коммуникация с контроллером осуществляется через избыточную шину DCS, гарантирующую непрерывную передачу команд даже при временных сбоях в сети. EMERSON 5X00226G04 также поддерживает функцию «горячего замены» (hot-swap) в некоторых конфигурациях Ovation — модуль можно заменить в работающей системе без остановки процесса, что критично для систем с нулевым допуском к простою (например, турбины газовых электростанций).
Технические параметры
- Тип модуля: 4-канальный аналоговый выходной модуль (AO) для Emerson Ovation DCS
- Поддерживаемые выходные сигналы:
- Токовые: 4–20 мА (максимальная нагрузка: 500 Ом)
- Напряжностные: 0–10 В DC (Максимальная нагрузка: 1 кОм)
- Характеристики точности:
- Разрешение: 16 бит на канал
- Нелинейность: ≤ ±0.05% F.S.
- Температурная дрейф: ≤ ±0.01% F.S./°C (в диапазоне -40 °C до +70 °C)
- Задержка передачи сигнала: ≤ 10 мс
- Электрические характеристики:
- Изоляция: Индивидуальная гальваническая изоляция 250 В АС на канал
- Питание: Питается от шасси Emerson Ovation (24 В DC, текущий расход ≤ 200 мА)
- Защита от перегрузок: Токовое ограничение до 1 А на канал
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси Ovation)
- Габариты (Ш×В×Г): 45 × 175 × 120 мм
- Сертификации: IEC 61508 (SIL 2), ATEX (Zone 2), IECEx, UL 508, CE
- Совместимость: Контроллеры Emerson Ovation, программное обеспечение Ovation Engineering Studio, исполнительные устройства (регулирующие клапаны, драйверы, позиционеры) с 4–20 мА / 0–10 В DC.
Преимущества и особенности
- Индивидуальная изоляция каналов: Гальваническая изоляция 250 В АС на каждый канал делает EMERSON 5X00226G04 устойчивым к перепадам потенциала и электромагнитным помехам, что критично для сложных промышленных сетей.
- Высокая точность: Разрешение 16 бит и нелинейность ≤ ±0.05% F.S. обеспечивают минимальные ошибки передачи сигнала, подходя для процессов, где точность регулирования влияет на качество продукта (например, фармацевтика, микроэлектроника).
- Гибкая настройка сигналов: Поддержка токовых (4–20 мА) и напряжностных (0–10 В DC) сигналов для каждого канала отдельно позволяет адаптировать EMERSON 5X00226G04 к различным исполнительным устройствам, без дополнительных преобразователей.
- Расширенная диагностика: Мониторинг состояния каналов и уведомления о неисправностях через Ovation Engineering Studio ускоряют выявление проблем, сокращая время простоя.
- Надежность в экстремальных условиях: Работа в диапазоне температур -40 °C до +70 °C и сертификация ATEX Zone 2 делают EMERSON 5X00226G04 подходящим для эксплуатации в тяжелых и опасных средах (например, северные нефтегазовые объекты, химические заводы).
Примеры применения в отраслях
- Энергетика (ТЭС): В тепловых электростанциях EMERSON 5X00226G04 управляет регулирующим клапаном подачи пара в турбину. Контроллер Ovation отправляет цифровую команду на модуль, который преобразует её в токовой сигнал 4–20 мА — клапан изменяет свое положение в зависимости от сигнала, регулируя количество пара и скорость вращения турбины.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов EMERSON 5X00226G04 управляет драйвером компрессора через напряжностный сигнал 0–10 В DC. При изменении давления газа в трубопроводе контроллер Ovation корректирует команду модуля, а драйвер изменяет скорость компрессора, поддерживая давление на заданном уровне.
- Химическая промышленность: В реактивных сосудах для производства удобрений EMERSON 5X00226G04 регулирует подачу реагентов через позиционер клапана (сигнал 4–20 мА). Модуль передаёт команду на позиционер, который двигает клапан, изменяя расход реагента и поддерживая концентрацию продукта в реакции.
- Металлургия: В цехах выплавки стали EMERSON 5X00226G04 управляет приводом индуктора через токовой сигнал 4–20 мА. Контроллер Ovation корректирует мощность индуктора через модуль, регулируя температуру расплава стали и предотвращая образование брака.
Сравнение с конкурентами
Сравним EMERSON 5X00226G04 с аналогичными 4-канальными аналоговыми выходными модулями для DCS — Siemens S7-400 SM 432 и ABB AO810:
| Параметр | EMERSON 5X00226G04 | Siemens S7-400 SM 432 | ABB AO810 |
|---|---|---|---|
| Количество каналов | 4 | 4 | 8 |
| Изоляция каналов | Индивидуальная (250 В АС) | Групповая (250 В АС) | Групповая (250 В АС) |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В DC | 4–20 мА, 0–10 В DC, 0–20 мА | 4–20 мА, 0–10 В DC |
| Уровень SIL | SIL 2 | SIL 1 | SIL 2 |
| Горячее заменение | Да (в некоторых конфигурациях Ovation) | Нет | Да |
| Совместимость с DCS | Emerson Ovation | Siemens PCS 7 | ABB 800xA |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество EMERSON 5X00226G04 — это индивидуальная изоляция каналов (в отличие от групповой у конкурентов), что повышает устойчивость к помехам в сложных сетях. Кроме того, модуль лучше интегрируется с Emerson Ovation и имеет более доступную цену, чем аналоги Siemens и ABB, при сохранении уровня безопасности SIL 2.
Рекомендации по выбору
- Выбирайте EMERSON 5X00226G04, если используете систему DCS Emerson Ovation — модуль гарантирует идеальную совместимость и максимальную надежность в экосистеме Ovation.
- Остановитесь на EMERSON 5X00226G04, если ваша система требует индивидуальной изоляции каналов (например, в условиях сильных электромагнитных помех) — это предотвращает влияние сбоя одного канала на остальные.
- Учтите тип исполнительных устройств: если нужно подключать как устройства с 4–20 мА, так и с 0–10 В DC, EMERSON 5X00226G04 подходит идеально, так как поддерживает оба сигнала для каждого канала.
- Для опасных зон ATEX Zone 2 (нефтегаз, химия) EMERSON 5X00226G04 является合规ным решением, в то время как Siemens SM 432 не имеет соответствующей сертификации.
Меры предосторожности
- Калибровка: Перед запуском и ежегодно калибруйте EMERSON 5X00226G04 с использованием эталонных приборов — неправильная калибровка приведет к неточным командам и ошибкам в регулировании процесса.
- Проверка нагрузки: Убедитесь, что нагрузка на каждый канал не превышает допустимые пределы (500 Ом для 4–20 мА, 1 кОм для 0–10 В DC) — перегрузка может привести к повреждению канала.
- Подключение полярности: Соблюдайте правильную полярность при подключении исполнительных устройств — неправильное соединение может привести к ложным сигналам или повреждению модуля.
- Охлаждение: В условиях температуры > 60 °C обеспечьте принудительную охлаждение шкафа с EMERSON 5X00226G04 — перегрев снижает срок службы и стабильность работы модуля.
- Диагностика: Регулярно проверяйте состояние каналов через Ovation Engineering Studio — аномалии (например, «Signal Overload» или «Cable Break») могут указывать на неисправность исполнительного устройства или кабеля, требующую ремонта.
5X00226G04
