Описание
Описание продукта

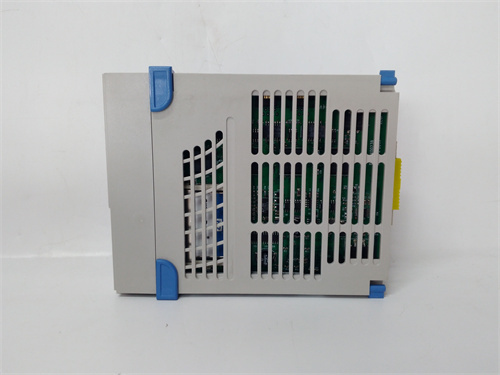

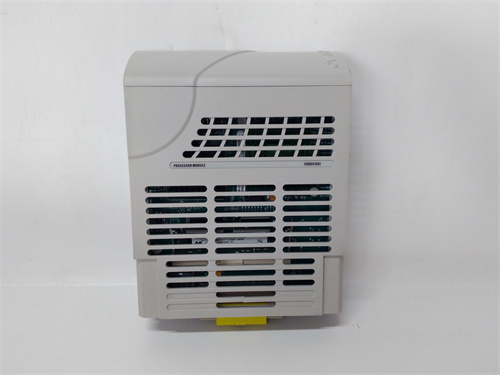

EMERSON 5X00241G01 — это цифровой выходной модуль производства EMERSON, специализирующийся на передаче дискретных управляющих сигналов от системы автоматизации DeltaV DCS к исполнительным механизмам промышленных процессов (клапаны, электродвигатели, сигнальные маячки и т.д.). Он выступает ключевым элементом в цепочке «управление-выполнение», преобразуя цифровые команды контроллера в физические действия оборудования, что критично для стабильной работы технологических линий. Как важный компонент портфеля решений EMERSON для автоматизации, EMERSON 5X00241G01 отличается высокой отказоустойчивостью и адаптацией к суровым промышленным условиям — включая устойчивость к электромагнитным помехам, температурным колебаниям (-40 °C до +70 °C) и вибрациям, что делает его подходящим для нефтегазовой, химической и энергетической отраслей. В отличие от стандартных цифровых выходных модулей, EMERSON 5X00241G01 оснащен функциями перегрузочной защиты и резервирования, а также расширенной диагностикой, что позволяет предотвратить повреждение исполнительных механизмов и минимизировать время простоя при технических проблемах. Благодаря бесшовной совместимости с DeltaV DCS, EMERSON 5X00241G01 упрощает монтаж, настройку и интеграцию в существующие системы, снижая затраты на эксплуатацию и обслуживание.
Параметры продукта
- Количество каналов: 16 независимых цифровых выходов (дискретные управляющие сигналы).
- Тип выходного сигнала: Выходные контакты реле (Form C — нормально разомкнутые/замкнутые) или транзисторные ключи (NPN), поддерживающие нагрузку до 2 А на канал.
- Напряжение питания для нагрузки: Поддержка 24 В DC / 120 В AC (в зависимости от типа выхода), совместима с большинством промышленных исполнительных механизмов.
- Время отклика: ≤5 мс (для релейных выходов) / ≤100 мкс (для транзисторных выходов), обеспечивая быструю реакцию на команды контроллера.
- Изоляция: Электрическая изоляция каналов между собой и от шины DCS — 2,5 кВ переменного тока (Vrms), предотвращающая перекрестные помехи и повреждение модуля.
- Питание модуля: 24 В DC (диапазон допустимых напряжений 19,2–28,8 В DC), потребление энергии ≤6 Вт.
- Рабочие условия: Температура -40 °C до +70 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 20 g (пиковое значение).
- Защитные функции: Перегрузочная защита (автоматическое отключение канала при превышении тока 2,5 А), защита от короткого замыкания на выходе.
- Диагностика: Отслеживание состояния реле/транзисторов, нестабильности питания и перегрузки каналов — ошибки передаются в контроллер DeltaV с указанием конкретного канала.
- Монтаж: Установка на рельс DIN 35 мм или в слот задней платы EMERSON DeltaV, совместима с стандартными шкафами автоматизации.
Преимущества и особенности
- Гибкость выбора типа выходов: EMERSON 5X00241G01 поддерживает как релейные (для высоковольтных нагрузок), так и транзисторные (для быстрых циклов управления) выходы, позволяя подключать различные исполнительные механизмы без дополнительных адаптеров.
- Высокая отказоустойчивость: Перегрузочная защита и защита от короткого замыкания предотвращают повреждение модуля и подключенного оборудования (например, электродвигателей, клапанов), снижая затраты на ремонт.
- Режим резервирования (N+1): Модуль может работать в параллели с резервным экземпляром — при отказе основного модуля резервный автоматически принимает управление, не прерывая процесс, что критично для непрерывных производств.
- Быстрое время отклика: Транзисторные выходы с откликом ≤100 мкс подходят для быстых технологических процессов (например, регулировка скорости конвейеров), а релейные выходы обеспечивают надежность для статических нагрузок.
- Расширенная диагностика: Детальная информация об ошибках (например, неисправность реле на канале 5, перегрузка канала 12) позволяет операторам быстро локализовать проблему, сокращая время простоя до 40% по сравнению с модулями без точной диагностики.
Случаи применения в отраслях
- Нефтегазовая промышленность: В нефтеперекачных пунктах EMERSON 5X00241G01 отправляет управляющие сигналы к электромагнитным клапанам на трубопроводах (релейные выходы, 120 В AC) и к датчикам положения насосов (транзисторные выходы, 24 В DC). При обнаружении перегрузки насоса модуль автоматически отключает канал и отправляет алерт в DeltaV, предотвращая срыв насоса.
- Химическая промышленность: На производстве пластиков EMERSON 5X00241G01 управляет электровентиляторами системы охлаждения реакторов (релейные выходы) и сигнальными маячками аварийного останова (транзисторные выходы). Режим резервирования гарантирует, что охлаждение не прекращается даже при отказе модуля, предотвращая перегрев реактора.
- Энергетика: В ТЭЦ EMERSON 5X00241G01 передает команды к шлюзам подачи топлива (релейные выходы, 24 В DC) и к системам автоматического пожаротушения (транзисторные выходы). Защита от короткого замыкания предотвращает ложные срабатывания пожарной системы, а диагностика помогает быстро заменить неисправный канал перед аварийной ситуацией.
Сравнение с конкурентами
| Параметр | EMERSON 5X00241G01 | Конкурентный модуль (Siemens SM 322) | Конкурентный модуль (ABB DO810) |
|---|---|---|---|
| Тип выходов | Релейные/транзисторные | Только транзисторные или только релейные | Только релейные |
| Максимальная нагрузка на канал | 2 А | 1,5 А | 2 А |
| Время отклика (транзисторные) | ≤100 мкс | ≤200 мкс | — (нет транзисторных выходов) |
| Режим резервирования | Поддерживает (N+1) | Не поддерживает | Поддерживает (только в ABB AC800M) |
| Изоляция каналов | 2,5 кВ Vrms | 1,5 кВ Vrms | 2,0 кВ Vrms |
| Диагностика | Детальная (с указанием канала) | Общая (без указания канала) | Детальная (с указанием канала) |
| Гарантийный срок | 5 лет | 3 года | 4 года |
Советы по выбору и меры предосторожности
Советы по выбору
- При работе с EMERSON DeltaV DCS EMERSON 5X00241G01 — его.native совместимость устраняет проблемы с драйверами и настройкой, сокращая время ввода в эксплуатацию.
- Для быстых процессов (отклик ≤1 с) выбирайте транзисторные выходы; для статических нагрузок (например, сигнальные маячки) — релейные выходы (более долгий срок службы при низких циклах работы).
- В непрерывных производствах (нефть, химия) обязательно используйте режим резервирования (N+1) — это избежит потери продукции при отказе модуля.
- При подключении высоковольтных нагрузок (120 В AC) убедитесь, что используется релейный тип выхода — транзисторные выходы не поддерживают напряжение выше 30 В DC.
Меры предосторожности
- Перед монтажем проверьте совместимость напряжения/тока подключенного оборудования с параметрами модуля — не превышайте максимальную нагрузку 2 А на канал, чтобы избежать перегрузки.
- Устанавливайте EMERSON 5X00241G01 в шкафы с принудительной вентиляцией — температура выше +70 °C снижает срок службы релей и транзисторов.
- При подключении кабелей используйте экранированные линии и заземляйте экран на корпус шкафа — это повышает устойчивость модуля к электромагнитным помехам (например, от трансформаторов, двигателей).
- Регулярно проверяйте состояние резервирования через ПО DeltaV — убедитесь, что резервный модуль синхронизирован с основным и готов к работе.
- При замене модуля сначала отключите питание шкафа может повредить внутренние схемы модуля или контроллер DeltaV.
5X00241G01
