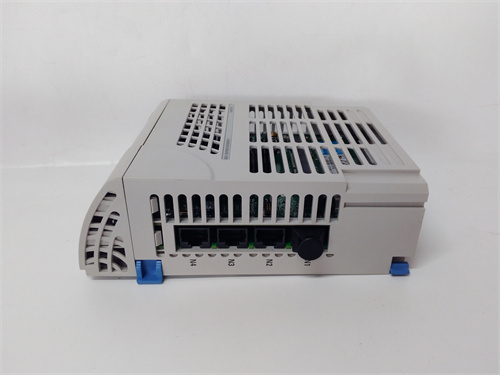

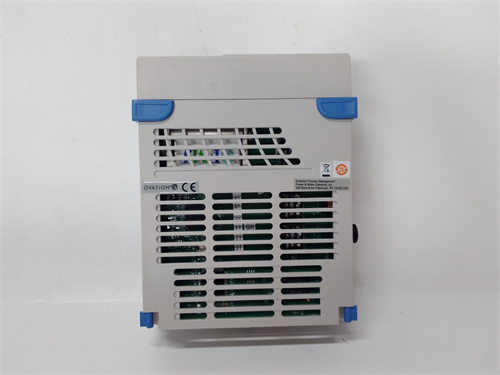

EMERSON 5X00481G04

Описание

Общая информация о продукте EMERSON 5X00481G04

Технические параметры EMERSON 5X00481G04

• Параметры преобразования напряжения:
  • Тип модуля: Изолированный много выходной AC/DC-конвертер (специально для Ovation DCS);
  • Диапазон входного напряжения: 100–240 В AC (однофазное) / 110–340 В DC (альтернативный вход) — универсально для разных типов электроснабжения;
  • Выходные напряжения (фиксированные):
    • Канал 1 (для контроллеров Ovation): 5 В DC ±0,5% (максимальный ток 8 А) — питание логики контроллеров и чувствительных компонентов;
    • Канал 2 (для модулей I/O): 24 В DC ±1% (Максимальный ток 6 А) — питание модулей DI/DO, AI/AO Ovation;
    • Канал 3 (для аварийной системы): 24 В DC ±1% (Максимальный ток 4 А) — отдельный канал для предохранительных устройств (кнопки аварийного останова, сигнализация);
  • Максимальная общая выходная мощность: 220 Вт — достаточна для питания шасси Ovation с 1 контроллером + 6–8 модулями I/O.
• Эффективность и защита:
  • Эффективность преобразования: ≥ 87% (при нагрузке 50%–100%) — низкие тепловые потери, поддерживается естественная конвекция или встроенный вентилятор;

    – 纹波 напряжения на выходе: ≤ 18 мВpp (для 5 В DC) / ≤ 25 мВpp (для 24 В DC) — не искажает сигналы аналоговых модулей;

  • Защитные функции:
    • Защита от короткого замыкания (автоматическое отключение канала, восстановление после устранения неполадки);
    • Защита от перегрузки (ограничение тока до 115% номинального);
    • Защита от перегрева (отключение при температуре корпуса > +80 °C);
    • Защита от нестабильного входного напряжения (автоматическое регулирование в диапазоне 100–240 В AC);
    • Защита от обратного тока (предотвращает повреждение модуля при неправильном подключении).
• Надежность и интеграция:
  • Электрическая изоляция: Между входом и выходами — ≥ 3 кВ AC (1 минута), между выходными каналами — ≥ 2 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Время между отказами (MTBF): ≥ 7 000 000 часов (при номинальных условиях, согласно данным Emerson);
  • Диагностический интерфейс: RS-485 — для передачи данных о состоянии (температура, выходной ток, ошибки) в контроллер Ovation и SCADA.
• Механические и эксплуатационные параметры:
  • Габариты: 160 × 140 × 55 мм (ширина × высота × глубина);
  • Вес: 约 1,1 кг;
  • Тип монтажа: Врезной в шасси Emerson Ovation DCS (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: -10 °C до +65 °C — адаптирован к турбинным холлам и шкафам управления;
    • Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности EMERSON 5X00481G04

1. Отдельный канал для аварийной системы: Канал 24 В DC (4 А) предназначен исключительно для предохранительных устройств — это гарантирует, что даже при перегрузке каналов для контроллеров/модулей I/O, система аварийного останова продолжает работать. В ТЭС это критично: при отключении основного электроснабжения EMERSON 5X00481G04 поддерживает питание кнопок аварийной остановки турбины, позволяя операторам выполнить плавную остановку.
2. Поддержка двух типов входного питания (AC/DC): Возможность подключения как AC (100–240 В), так и DC (110–340 В) делает EMERSON 5X00481G04 универсальным для энергетических объектов с резервным DC-питанием (например, батарейными установками). При отключении AC-питания модуль автоматически переключается на DC, не прерывая работу Ovation DCS.
3. Полная интеграция с Emerson Ovation DCS: EMERSON 5X00481G04 автоматически синхронизируется с контроллером Ovation через RS-485, передавая данные о состоянии в SCADA. При обнаружении перегрузки или перегрева операторы получают мгновенное предупреждение на панели управления — например, при температуре корпуса > +75 °C система предлагает снизить нагрузку на канал 24 В DC.
4. Соответствие стандарту SIL 2: Модуль сертифицирован по IEC 61508 (SIL 2), что подтверждает его надежность для систем безопасности. В атомной электростанции EMERSON 5X00481G04 используется в цепях безопасности системы охлаждения реактора, где отказ модуля может привести к серьезным последствиям.
5. Устойчивость к суровым условиям: Работоспособность в диапазоне -10/+65 °C и защита EMC класса EN 61000-6-4 делают модуль подходящим для жарких турбинных холлов (температура +60 °C) или холодных нефтегазовых установок (температура -5 °C) — он не теряет стабильности и продолжает питать оборудование без сбоев.

Примеры применения EMERSON 5X00481G04

• Теплоэлектростанция (500 МВт, углеводовоздушная турбина): В ТЭС EMERSON 5X00481G04 питает шасси Ovation с контроллером 1C31227G01, 6 модулями I/O (3 AI, 2 DI, 1 DO) и 8 кнопками аварийного останова. Канал 5 В DC питит контроллер, канал 24 В DC (6 А) — модули I/O, а канал 24 В DC (4 А) — кнопки. При отключении AC-питания модуль переключается на DC-баттерию, поддерживая работу системы 3 часа, операторы успевают остановить турбину без повреждений.
• Нефтегазовая установка (завод по переработке газа): В заводе EMERSON 5X00481G04 питает шасси Ovation, отвечающее за контроль давления в трубопроводах. Модуль питит 4 модуля аналоговых входов (для датчиков давления) и 2 предохранительных клапана. При перепаде входного напряжения с 220 В AC до 100 В AC EMERSON 5X00481G04 автоматически регулирует выход, поддерживая 5 В DC и 24 В DC в норме — контроллер продолжает регулировать давление, предотвращая утечку газа.
• Гидроэлектростанция (300 МВт, гидротурбина): В ГЭС EMERSON 5X00481G04 питает шасси Ovation, управляющее уровнем воды в водоемах и скоростью гидротурбины. Защитная функция от короткого замыкания предотвращает повреждение модуля при случайном контакте кабелей к датчикам уровня — система продолжает работать, поддерживая стабильную мощность генератора.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Ovation DCS: Прежде чем приобрести EMERSON 5X00481G04, убедитесь, что он поддерживается вашей версией Ovation DCS (≥ v6.0) и шасси. Информация о совместимости доступна в документации на [ссылка на EMERSON 5X00481G04] или через техническую поддержку Emerson.
• Рассчитайте суммарную нагрузку каналов: Убедитесь, что суммарный ток потребителей не превышает номинальные параметры — например, если контроллер и модули I/O потребляют 6 А по 5 В DC и 5 А по 24 В DC, а аварийная система — 3 А по 24 В DC, EMERSON 5X00481G04 подходит (резерв по току гарантирует стабильность).
• Приобретайте оригинал: Для гарантии SIL 2 и совместимости с Ovation DCS покупайте EMERSON 5X00481G04 только у авторизованных дилеров Emerson — подделки не имеют SIL-сертификации, MTBF ≤ 3 млн часов и могут привести к авариям на энергетических объектах.

Предостережения

• Не используйте с несовместимыми DCS: EMERSON 5X00481G04 разработан исключительно для Emerson Ovation DCS — использование с DCS ABB Symphony Plus или GE Mark VIe приведет к несовместимости шасси и повреждению модулей I/O.
• Подключайте аварийную систему только к отдельному каналу: Не подключайте предохранительные устройства к каналам для контроллеров/модулей I/O — это нарушит безопасность, и при перегрузке канал может отключиться, лишая аварийной системы питания.
• Осуществляйте монтаж при отключенном питании: При установке или замене EMERSON 5X00481G04 полностью отключите входное электроснабжение шасси Ovation — это предотвращает электроудар и повреждение внутренних компонентов модуля.
• Регулярно проверяйте состояние через SCADA: Каждый месяц проверяйте данные о температуре, выходном токе и состоянии каналов через SCADA Ovation — при превышении температуры > +75 °C или тока > 110% номинального проверьте нагрузку и устраните неполадку немедленно.
