Описание
Описание продукта

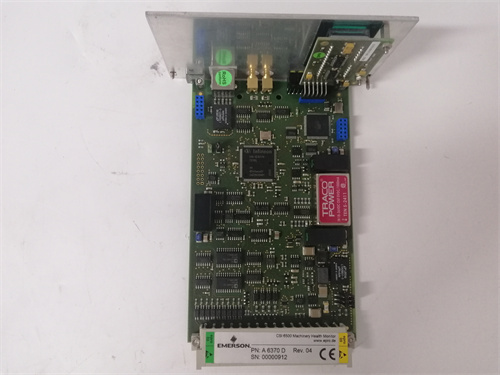

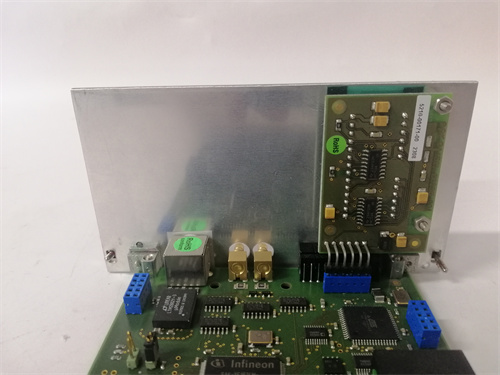

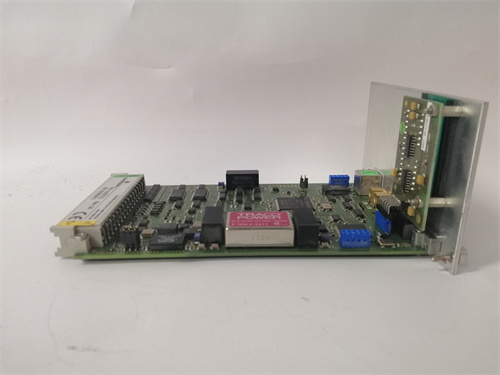

Основным объектом рассмотрения является модуль интерфейса для интеграции систем автоматизации EMERSON A6370D/DP — ключевой компонент семейства промышленных коммуникационных устройств Emerson DeltaV, разработанный компанией Emerson для обеспечения надежной связи между контроллерами DCS (Distributed Control System), модулями I/O и внешними устройствами (датчиками, исполнительными механизмами, панелями оператора) в критических промышленных процессах: нефтепереработка, химическая синтеза, производство фармацевтиков, водоподготовка. Продукт EMERSON A6370D/DP относится к серии специализированных модулей интерфейса Emerson A6300, специализирующихся на работе в суровых условиях (вибрации до 5 g, температуры от -40 °C до +70 °C, электромагнитные помехи) — где требуется стабильная передача данных с низкой задержкой (≤1 мс), поддержка промышленных протоколов и соответствие стандартам безопасности SIL 2 (IEC 61508). Это критично для предотвращения десинхронизации процессов (например, дозировка реагентов и контроль уровня в реакторе) и обеспечения плавной работы производственных линий с непрерывным циклом.
Благодаря поддержке протокола Profibus DP (Decentralized Periphery) — одного из самых распространенных промышленных протоколов для связи с распределенными устройствами — EMERSON A6370D/DP обеспечивает интеграцию до 127 внешних устройств в систему Emerson DeltaV с максимальной скоростью передачи данных 12 Мбит/с. Особенно важно отметить, что EMERSON A6370D/DP имеет двойную структуру коммуникации: основной и резервный каналы Profibus DP, которые автоматически переключаются при отказе одного за ≤10 мс — это исключает потери данных и остановку производства, что критично для объектов, где простои обходятся в миллионы долларов (например, нефтеперерабатывающие заводы).
Кроме того, EMERSON A6370D/DP оснащен встроенной диагностикой в реальном времени: модуль автоматически проверяет состояние каналов Profibus DP (уровень сигнала, количество ошибок передачи, состояние подключенных устройств) и передает данные об аномалиях в контроллер DeltaV. Это позволяет операторам быстро выявлять неполадки (например, разрыв кабеля Profibus или отказ датчика) и устранять их без остановки процесса. Например, в фармацевтической линии производства антибиотиков EMERSON A6370D/DP связывает контроллер DeltaV с датчиками температуры и давления в реакторе — при неисправности одного датчика модуль сигнализирует об ошибке, а контроллер автоматически переключается на резервный датчик, сохраняя качество продукции. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: EMERSON A6370D/DP.
Особенно ценным преимуществом EMERSON A6370D/DP является его универсальность и совместимость с широким спектром оборудования — не только с продукцией Emerson, но и с устройствами других производителей (Siemens, ABB, Rockwell) поддерживающими Profibus DP. В отличие от специализированных модулей, ограниченных одним типом протокола или экосистемой, EMERSON A6370D/DP адаптируется к существующей инфраструктуре, снижая затраты на модернизацию. Кроме того, EMERSON A6370D/DP имеет компактную конструкцию для монтажа на DIN-рейку и низкое энергопотребление (≤150 мА при 24 В ПС), что экономит пространство в шкафах управления и снижает нагрузку на системы питания.
Параметры продукта
Параметры EMERSON A6370D/DP оптимизированы для надежной коммуникации в системах автоматизации, основные из них включают:
- Поддерживаемые протоколы:
- Основной протокол: Profibus DP (конформенность с стандартом EN 50170, версия 2.0);
- Режимы работы Profibus DP: Мастер, Слейв (поддержка классов 1 и 2 мастеров);
- Дополнительные функции: Диагностика расширенного уровня (AL status), управление адресом устройства через DIP-переключатели.
- Характеристики передачи данных:
- Максимальная скорость передачи: 12 Мбит/с (на расстоянии до 100 м);
- Задержка передачи данных: ≤1 мс (при скорости 1,5 Мбит/с);
- Максимальное количество подключенных устройств: 127 (по Profibus DP);
- Максимальная длина линии Profibus DP: До 1000 м (при скорости 9,6 кбит/с, с использованием повторяющих устройств).
- Интерфейсы:
- Порты Profibus DP: 2 порта RS-485 (для основного и резервного каналов), с экранированием для снижения помех;
- Интерфейс с контроллером DeltaV: Встроенный разъем для шлейфа Emerson DeltaV (сигнальная + питание);
- Локальный интерфейс: USB-порт (для настройки и диагностики через ПО Emerson AMS Device Manager).
- Электрические параметры:
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС);
- Потребляемый ток: ≤150 мА (без нагрузки на Profibus-порты);
- Изоляция: ≥1000 В ДС (между Profibus-портами, между входами и землей) — защита от межпортных замыканий.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C;
- Устойчивость к вибрации: До 5 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 30 g (время воздействия 11 мс);
- Класс защиты: IP20 (для монтажа в закрытых шкафах управления);
- Класс безопасности: SIL 2 (IEC 61508), PL d (EN ISO 13849-1).
- Совместимость: Полностью совместим с контроллерами Emerson DeltaV DCS, модулями I/O Emerson DeltaV S-series и любыми устройствами с поддержкой Profibus DP (датчики, приводы, клапаны).
Преимущества и особенности
EMERSON A6370D/DP имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Резервная связь Profibus DP для непрерывности работы: Двойные каналы Profibus DP с автоматическим переключением за ≤10 мс делают EMERSON A6370D/DP идеальным для критических процессов — например, в нефтепереработке, где отключение связи с датчиком давления в трубопроводе может привести к перегрузке и разрыву. Модуль гарантирует, что данные продолжают передаваться даже при отказе основного канала.
- Высокая совместимость с оборудованием разных производителей: Поддержка открытого протокола Profibus DP позволяет интегрировать EMERSON A6370D/DP с устройствами Siemens (например, приводы SINAMICS), ABB (датчики температуры) или Rockwell — без необходимости дополнительных адаптеров. Это сокращает затраты на замену существующего оборудования при модернизации системы.
- Мгновенная диагностика и быстрая устранение неполадок: Встроенная диагностика в реальном времени отслеживает состояние каждого Profibus-канала и подключенных устройств — через ПО Emerson AMS Device Manager операторы могут видеть детали ошибок (например, «низкий уровень сигнала на порту 1» или «отсутствие ответа датчика №5») и устранить их за 15–20 минут, вместо нескольких часов при использовании модулей без диагностики.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C–+70 °C и устойчивость к электромагнитным помехам (по стандарту IEC 61000-4) позволяют монтировать EMERSON A6370D/DP в холодных регионах (северные нефтегазовые скважины) или жарких реакторных помещениях — в отличие от стандартных модулей Profibus, которые выходят из строя при температурных экстремумах.
- Легкая интеграция с системой Emerson DeltaV: Стандартные разъемы и предустановленные драйверы для DeltaV DCS упрощают монтаж и настройку EMERSON A6370D/DP — инженеры не нуждаются в низкоуровневом программировании, а достаточно подключить модуль к шлейфу DeltaV и настроить параметры Profibus через графический интерфейс AMS Device Manager.
Примеры применения в отраслях
EMERSON A6370D/DP широко используется в отраслях с требованиями к надежной коммуникации и интеграции систем:
- Нефтепереработка (котловые установки): В системах управления котлами для переработки нефти — EMERSON A6370D/DP связывает контроллер DeltaV с 20 датчиками температуры и давления (подключенными по Profibus DP) и 5 регулировочными клапанами. При отключении основного Profibus-канала модуль автоматически переключается на резервный, поддерживая передачу данных о температуре котла (критически важной для предотвращения перегрева и разрушения корпуса).
- Фармацевтика (линии синтеза лекарств): В производстве инсулина — модуль интегрирует контроллер DeltaV с дозировщиками реагентов (Profibus DP-compatible) и датчиками pH в реакторах. Стабильная связь гарантирует точную дозировку компонентов (отклонение ≤0,1 %), что соответствует стандартам GMP (Good Manufacturing Practice) и обеспечивает качество лекарств.
- Химическая промышленность (производство пластиков): В реакторных установках для синтеза полиэтилена — EMERSON A6370D/DP передает сигналы от датчика уровня полимера к контроллеру DeltaV и команды от контроллера к клапану выпуска готового продукта. Задержка передачи ≤1 мс предотвращает переполнение реактора и брак продукции.
- Водоподготовка (станции очистки воды): В системах фильтрации питьевой воды — модуль связывает DeltaV с датчиками浊ности (мутности воды) и приводами шторок фильтров. При превышении浊ности выше нормы EMERSON A6370D/DP быстро передает сигнал в контроллер, который активирует обратную промывку фильтров, поддерживая качество воды.
Сравнение с конкурентами
Сравним EMERSON A6370D/DP с аналогичными модулями Profibus DP Siemens CP 342-5 и ABB CI854A:
| Параметр | EMERSON A6370D/DP | Siemens CP 342-5 (6GK7342-5DA03-0XE0) | ABB CI854A |
|---|---|---|---|
| Поддерживаемые режимы Profibus | Мастер, Слейв (классы 1/2) | Мастер, Слейв (класс 1) | Мастер, Слейв (класс 1) |
| Максимальная скорость | 12 Мбит/с | 12 Мбит/с | 12 Мбит/с |
| Резервная связь | Да (≤10 мс переключение) | Нет (требует дополнительного модуля) | Да (≤50 мс переключение) |
| Задержка передачи | ≤1 мс | ≤2 мс | ≤2,5 мс |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -30 °C до +70 °C |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 2, PL d |
| Совместимость с DCS | Emerson DeltaV (полная) | Siemens S7-300/400 (полная) | ABB 800xA (полная) |
| MTBF (часов) | >200 000 | >180 000 | >190 000 |
Преимущество EMERSON A6370D/DP — быстрее переключение в резервном режиме, более широкий диапазон рабочих температур, поддержка классов 1 и 2 мастеров Profibus и полная интеграция с Emerson DeltaV. Для пользователей DeltaV или объектов с экстремальными условиями (например, северные нефтегазовые объекты) он является предпочтительным выбором. Несмотря на то, что ABB CI854A имеет схожий класс безопасности, EMERSON A6370D/DP опережает его по скорости переключения резервной связи — критическому параметру для непрерывных процессов.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип системы DCS и протокол: Если вы используете контроллер Emerson DeltaV и нуждаетесь в Profibus DP с резервной связью, EMERSON A6370D/DP — идеальный выбор. Для систем Siemens S7-300/400 лучше выбрать Siemens CP 342-5, а для ABB 800xA — ABB CI854A.
- Проверьте условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (холодные скважины, жаркие реакторы) EMERSON A6370D/DP гарантирует работоспособность. Для условий <0 °C не подойдет Siemens CP 342-5.
- Учтите нужды в резервной связи: Если ваши процессы не допускают остановок (нефтепереработка, фармацевтика), выберите EMERSON A6370D/DP с переключением резервного канала за ≤10 мс. Для менее критических задач (конвейеры без синхронизации) можно обойтись модулями без резервной связи.
Меры предосторожности
- Монтаж и настройка: Устанавливайте EMERSON A6370D/DP только квалифицированными инженерами, следуя руководству по эксплуатации (доступно на EMERSON A6370D/DP) — используйте только экранированные кабели Profibus категории A (например, Belden 3075A) с надежными разъемами (Sub-D 9pin). Разделяйте кабели Profibus от силовых линий (≥220 В АС) на расстоянии не менее 1 метра.
- Тестирование резервной связью: Ежегодно выполняйте тест переключения между основным и резервным каналами — отключите основной кабель Profibus и убедитесь, что переключение происходит за ≤10 мс (можно измерить через AMS Device Manager). При увеличении времени переключения проверьте кабели и контакты разъемов.
- Обновление прошивки: Раз в год обновляйте прошивку EMERSON A6370D/DP через AMS Device Manager — Emerson регулярно выпускает исправления для улучшения стабильности работы и добавления новых функций (например, поддержка новых версий Profibus DP).
- Электробезопасность: Отключите питание шкафной системы DeltaV перед заменой или обслуживанием модуля — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки для защиты от электростатического разряда, который может повредить Profibus-интерфейс.
