Описание
Описание продукта

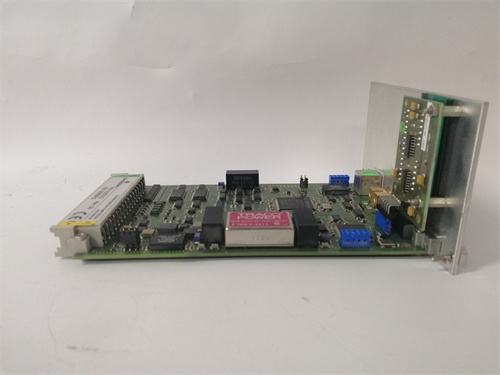

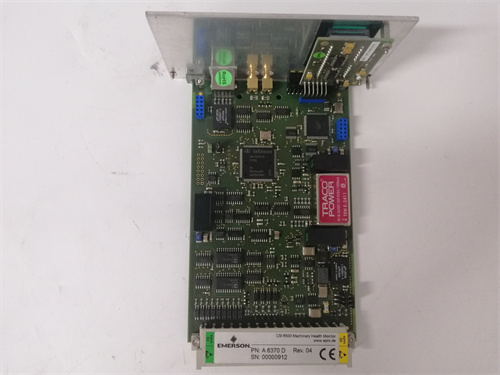

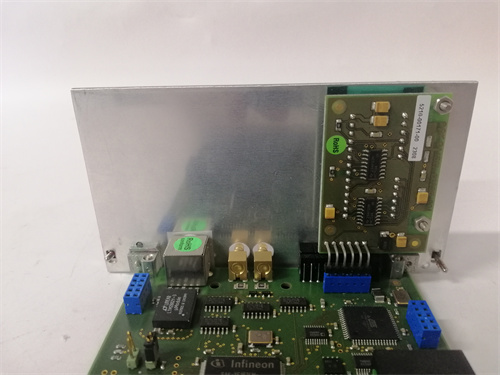

EMERSON A6370D/DP — это модуль интерфейса Profibus DP (Decentralized Periphery), разработанный для интеграции системы DCS Emerson DeltaV с устройством на протоколе Profibus DP. Основная задача EMERSON A6370D/DP — обеспечивать двустороннюю передачу данных: от контроллера DeltaV к внешним устройствам (команды управления, параметры настройки) и обратно (данные сенсоров, статус оборудования), поддерживая высокую скорость передачи и низкую задержку, критические для процессов с требованием синхронности (например, регулировка скорости драйверов в конвейерных линиях, сбор данных от многофункциональных датчиков давления).
Благодаря поддержке стандарта Profibus DP V1 (версии протокола с расширенными функциями), EMERSON A6370D/DP совместим с широким спектром оборудования разных производителей — например, драйверами Siemens SINAMICS, интеллектуальными датчиками Endress+Hauser, модулями I/O Pepperl+Fuchs. Это позволяет строить гибкие распределенные системы, где DeltaV выступает в роли главного контроллера, а внешние устройства работают как периферийные узлы Profibus DP.
Особенно важна роль EMERSON A6370D/DP в системах с распределенной архитектурой — например, на крупных нефтеперерабатывающих заводах, где модули I/O и сенсоры размещены в разных цехах, а контроллер DeltaV находится в центральном шкафу. EMERSON A6370D/DP гарантирует стабильную связь на расстоянии до 1000 м (при скорости 1.5 Мбит/с) и поддерживает до 127 подключенных устройств на одном сегменте, что минимизирует количество необходимых модулей коммуникации и упрощает монтаж.
Каждый EMERSON A6370D/DP проходит строгие тесты на устойчивость к электромагнитным помехам (EMC), термостойкость и механическую прочность, соответствуюя стандартам Emerson и IEC 61158-2 (стандарт Profibus). Дополнительным преимуществом EMERSON A6370D/DP является встроенная защита от перепадов напряжения на шине Profibus DP и коротких замыканий — при аномалиях модуль автоматически ограничивает ток, предотвращая повреждение себя и подключенных устройств, а также изоляцию поврежденного сегмента от всей сети.
EMERSON A6370D/DP поддерживает функции расширенной диагностики и мониторинга через программное обеспечение Emerson DeltaV Explorer: операторы могут отслеживать состояние шны Profibus DP (скорость передачи, количество ошибок CRC, уровень сигнала), статус каждого подключенного устройства (онлайн/оффлайн, код ошибки) и получать уведомления о неисправностях (обрыв кабеля, отключение датчика, конфликт адресов) в реальном времени. Это позволяет быстро локализовать проблемы и устранять их, сокращая время простоя процесса.
Модуль EMERSON A6370D/DP монтируется в стандартный слот контроллера Emerson DeltaV или шасси DeltaV S-series, что обеспечивает идеальную интеграцию с экосистемой DeltaV — настройка параметров Profibus DP (адрес узла, скорость передачи, режим работы) осуществляется через DeltaV Explorer, без необходимости дополнительного программного обеспечения. EMERSON A6370D/DP также поддерживает функцию «горячего замены» (hot-swap) — модуль можно заменить в работающей системе без остановки DeltaV, что критично для процессов с нулевым допуском к простою (например, реактивные сосуда в химической промышленности).
Технические параметры
- Тип модуля: Модуль интерфейса Profibus DP для Emerson DeltaV DCS
- Поддерживаемые протоколы: Profibus DP V1 (соответствует IEC 61158-2), Profibus DP V0 (обратная совместимость)
- Характеристики передачи:
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая, автоматическая адаптация)
- Максимальное расстояние: До 1000 м (при 1.5 Мбит/с, с использованием экранированного кабеля Profibus)
- Количество подключенных устройств: До 127 устройств на сегмент
- Разъем: 1 разъем Sub-D 9 полюсов (стандарт Profibus DP)
- Электрические характеристики:
- Питание: Питается от шасси Emerson DeltaV (24 В DC, текущий расход ≤ 150 мА)
- Изоляция: Гальваническая изоляция 500 В АС между модулем и шиной Profibus DP
- Рабочие условия:
- Температура: 0 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси DeltaV)
- Габариты (Ш×В×Г): 40 × 175 × 110 мм (соответствует форм-фактору DeltaV)
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx, Profibus Conformance Test Certificate (сертификат соответствия Profibus)
- Совместимость: Контроллеры Emerson DeltaV (DeltaV S-series, DeltaV PK), программное обеспечение DeltaV Explorer, устройства Profibus DP V0/V1 разных производителей.
Преимущества и особенности
- Гибкая совместимость: Поддержка Profibus DP V1/V0 делает EMERSON A6370D/DP универсальным для интеграции с оборудованием разных брендов, избежая необходимости в специализированных адаптерах.
- Высокая скорость и низкая задержка: Скорость до 12 Мбит/с и задержка < 1 мс гарантируют реальное время реакции, критическое для синхронных процессов (например, управление драйверами в металлургических цехах).
- Горячее заменение: Возможность замены модуля без остановки DeltaV снижает время простоя, важное для систем с нулевым допуском к простою (нефтегаз, химия).
- Расширенная диагностика: Мониторинг состояния шны и устройств через DeltaV Explorer позволяет операторам быстро выявлять неисправности, сокращая время восстановления.
- Надежность в промышленных условиях: Защита от EMC, изоляция шны и сертификация ATEX Zone 2 делают EMERSON A6370D/DP подходящим для эксплуатации в тяжелых и опасных средах.
Примеры применения в отраслях
- Нефтегазовая отрасль: На компрессорных станциях газопроводов EMERSON A6370D/DP интегрирует контроллер DeltaV с драйверами Siemens SINAMICS (управляющими скоростью компрессоров) через Profibus DP. Модуль передаёт команды DeltaV на драйверы (изменение скорости) и получает данные о нагрузке компрессоров, поддерживая стабильную работу и предотвращая перегрузку.
- Химическая промышленность: В реактивных сосудах для производства пластиков EMERSON A6370D/DP собирает данные от интеллектуальных датчиков Endress+Hauser (давление, температура, концентрация реагентов) и передает их в DeltaV. Контроллер на основе этих данных регулирует подачу реагентов, а EMERSON A6370D/DP гарантирует неразрывность связи, критическую для соблюдения технологического режима.
- Энергетика (ТЭС): В тепловых электростанциях EMERSON A6370D/DP подключает контроллер DeltaV к модулям I/O Pepperl+Fuchs (считая сигналы от датчиков уровня воды в котлах). Модуль поддерживает скорость передачи 1.5 Мбит/с, что обеспечивает быструю реакцию DeltaV на изменения уровня воды и предотвращение перегрева котла.
- Фармацевтика: В линиях производства лекарств EMERSON A6370D/DP управляет драйверами конвейеров и дозаторами через Profibus DP. Точная синхронизация между DeltaV и устройствами гарантирует дозировку лекарственных компонентов с ошибкой ≤ 0.1%, соответствуюя требованиям регламентации FDA.
Сравнение с конкурентами
Сравним EMERSON A6370D/DP с аналогичными модулями Profibus DP для DCS — Siemens S7-1500 CM 1242-5 и ABB AC 800M Profibus DP Module:
| Параметр | EMERSON A6370D/DP | Siemens S7-1500 CM 1242-5 | ABB AC 800M Profibus DP Module |
|---|---|---|---|
| Поддерживаемые версии Profibus | DP V0/V1 | DP V0/V1 | DP V0/V1 |
| Максимальная скорость | 12 Мбит/с | 12 Мбит/с | 12 Мбит/с |
| Максимальное расстояние | 1000 м (1.5 Мбит/с) | 1000 м (1.5 Мбит/с) | 1000 м (1.5 Мбит/с) |
| Горячее заменение | Да | Нет | Да |
| Сертификация ATEX | Да (Zone 2) | Нет | Да (Zone 2) |
| Совместимость с DCS | Emerson DeltaV | Siemens PCS 7 | ABB 800xA |
| Цена (примерная) | Средняя | Средняя | Высокая |
Преимущество EMERSON A6370D/DP — это идеальная интеграция с DCS Emerson DeltaV и поддержка горячего замены, что делает его предпочтительным выбором для существующих пользователей Emerson. Кроме того, модуль имеет более простую настройку через DeltaV Explorer (без необходимости дополнительного ПО Siemens/ABB) и доступную цену по сравнению с ABB аналогом.
Рекомендации по выбору
- Выбирайте EMERSON A6370D/DP, если используете систему DCS Emerson DeltaV и нужно интегрировать устройства на протоколе Profibus DP — модуль гарантирует стабильную связь и простую настройку через стандартное ПО DeltaV.
- Остановитесь на EMERSON A6370D/DP, если ваша система требует горячего замены модулей (например, в реактивных сосудах или компрессорных станциях) — это функция критически важна для минимизации простоя.
- Учтите условия эксплуатации: в опасных зонах ATEX Zone 2 (нефтегаз, химия) EMERSON A6370D/DP является合规ным решением, в то время как Siemens CM 1242-5 не имеет соответствующей сертификации.
- Для систем с большим количеством устройств Profibus DP (до 127 на сегмент) EMERSON A6370D/DP подходит лучше, чем аналоги с ограниченной емкостью, так как он поддерживает полный спектр функций Profibus DP V1.
Меры предосторожности
- Настройка адресов: Убедитесь, что у каждого устройства Profibus DP (включая EMERSON A6370D/DP) уникальный адрес — дублирование адресов приведет к конфликту и остановке передачи данных.
- Выбор кабеля: Используйте только сертифицированный кабель Profibus DP (тип A, экранированный, витой) — некачественный кабель вызывает искажения сигнала и ошибки передачи.
- Заземление экрана: Заземляйте экран кабеля Profibus DP с обеих сторон (у модуля и у крайнего устройства) — это уменьшает электромагнитные помехи и стабильзует сигнал.
- Охлаждение: В условиях температуры > 55 °C обеспечьте принудительную охлаждение шкафа с EMERSON A6370D/DP — перегрев снижает срок службы и стабильность работы модуля.
- Обновление прошивки: Регулярно обновляйте прошивку EMERSON A6370D/DP через DeltaV Explorer — обновления исправляют ошибки протокола и улучшают совместимость с новыми устройствами Profibus DP.
