Описание
Общая информация о продукте

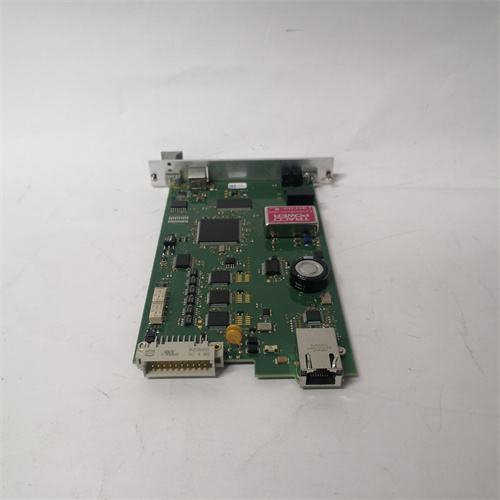

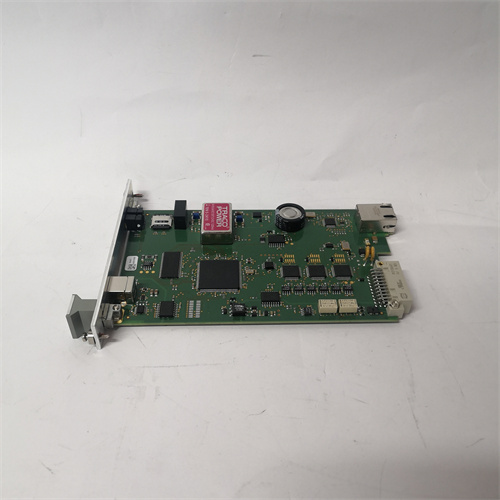

Первым делом познакомимся с устройством EMERSON A6500-UM — это промышленный универсальный модуль интерфейса ( шлюз расширения) для систем автоматизации Emerson, предназначенный для объединения различных модулей ввода-вывода (I/O) и внешних устройств в единую сеть, а также для расширения функциональности существующих PLC/DCS. Ссылка на продукт EMERSON A6500-UM позволяет получить детальную техническую документацию, включая схемы подключения к модулям Emerson (например, A6110, A6410) и списки поддерживаемых протоколов (вставьте здесь предоставленную ссылку). EMERSON A6500-UM становится ключевым элементом при масштабировании автоматизированных систем — он позволяет добавлять новые I/O-каналы или интегрировать специализированные устройства (датчики, приводы) без замены основного контроллера, что экономит бюджет и время на модернизацию.
Технические параметры продукта
EMERSON A6500-UM имеет технические характеристики, адаптированные для гибкой интеграции и расширения систем:
- Тип устройства: Универсальный модуль интерфейса (шлюз расширения) для промышленной автоматизации Emerson;
- Поддерживаемые интерфейсы для подключения модулей/I/O:
- 4 слота для модулей Emerson серии A6000 (например, аналоговые A6110, цифровые A6200, шлюзы A6410);
- 2 порт RS-485 (Modbus RTU) — для подключения внешних датчиков/приводов с Modbus;
- 1 порт Ethernet RJ45 (100 Мбит/с) — для подключения к PLC/DCS или сети управления;
- Протоколы коммуникации:
- Внутрисистемные: Emerson Link Protocol (ELP) — для связи с модулями серии A6000;
- Внешние: Modbus TCP/RTU, EtherNet/IP (опционально) — для интеграции с контроллерами (Siemens S7, Allen-Bradley, Emerson DeltaV);
- Управление и конфигурация:
- Веб-интерфейс (HTTP/HTTPS) — для настройки параметров, мониторинга состояния;
- Поддержка ПО Emerson AMS Device Manager — для централизованной конфигурации и диагностики;
- Уровень защиты: Класс IP20 (для установки в шкафы управления) + защита от электромагнитных помех (ЭМП) по EN 61000-6-2;
- Рабочий диапазон температур: -10 °C до +60 °C;
- Питание: 24 В DC (потребление 300 мА максимально, не включая нагрузку модулей в слотах);
- Размеры: 220 мм (ширина) × 150 мм (глубина) × 80 мм (высота) — монтаж в DIN-рейки;
- Функции диагностики: Мониторинг напряжения, температуры, состояния интерфейсов и ошибок модулей — данные передаются в верхнюю систему через Ethernet/RS-485.
Преимущества и особенности
EMERSON A6500-UM выделяется среди модулей интерфейса благодаря ряду уникальных преимуществ:
- Гибкая масштабируемость: 4 слота для модулей серии A6000 позволяют EMERSON A6500-UM адаптироваться к изменениям потребностей системы — например, сначала подключить 2 аналоговых модуля A6110 для датчиков температуры, а позже добавить 1 цифровой A6200 для управления клапанами, без замены самого шлюза;
- Универсальная интеграция: Поддержка популярных протоколов (Modbus, EtherNet/IP) и интерфейсов (RS-485, Ethernet) делает EMERSON A6500-UM совместимым с большинством промышленных устройств — от старых Modbus-датчиков до современных PROFINET-приводов; нет необходимости в нескольких специализированных шлюзах;
- Легкая конфигурация и мониторинг: Веб-интерфейс EMERSON A6500-UM позволяет настроить модуль за 15–20 минут — достаточно указать тип подключенных модулей и параметры протоколов, а через дашборд отслеживать состояние всех интерфейсов в режиме реального времени (например, нагрузку на RS-485, ошибки передачи данных);
- Надежность и отказоустойчивость: Отдельная электроника для каждого слота и интерфейса гарантирует, что отказ одного модуля (например, A6110) не влияет на работу остальных компонентов EMERSON A6500-UM — это критично для систем, где не допускаются полные остановки (нефтегаз, химия).
Примеры применения в отраслях
EMERSON A6500-UM широко используется в отраслях, где требуется расширение или модернизация автоматизированных систем:
- Нефтегазовая отрасль: Модернизация системы мониторинга скважин на промысловой площадке «Газпром» — EMERSON A6500-UM был оснащен 2 аналоговыми модулями A6110 (для датчиков давления/температуры) и 1 шлюзом A6410 (для подключения старых Modbus-приводов); через Ethernet Modbus TCP модуль передавал данные в DCS Emerson DeltaV, позволяя операторам отслеживать состояние 12 скважин одновременно;
- Химическая промышленность: Расширение линий дозирования химикатов на заводе «Сibur» — EMERSON A6500-UM получил 2 цифровых модуля A6200 (для управления 16 клапанами) и 1 RS-485 интерфейс (для подключения 8 датчиков уровня); шлюз интегрировался с PLC Allen-Bradley ControlLogix через EtherNet/IP, сокращая время на модернизацию на 40% по сравнению с заменой всей системы I/O;
- Агропромышленность: Автоматизация теплиц с управлением климатом — EMERSON A6500-UM подключил 1 аналоговый модуль A6110 (для датчиков температуры/влажности) и 1 модуль управления вентиляторами A6300; через RS-485 Modbus RTU шлюз передавал команды от контроллера Emerson VE4001S2T2B4, обеспечивая точную регулировку климата и снижение расхода электроэнергии на 25%.
Сравнение с конкурентами
Для оценки преимуществ EMERSON A6500-UM сравним его с аналогичным модулем интерфейса — Siemens ET 200SP IM 155-6 PN HF (6ES7155-6AU01-0BN0):
| Параметр | EMERSON A6500-UM | Siemens ET 200SP IM 155-6 PN HF |
|---|---|---|
| Количество слотов для модулей | 4 (для Emerson A6000) | 8 (для Siemens ET 200SP) |
| Поддерживаемые протоколы | Modbus TCP/RTU, EtherNet/IP (опционально), ELP | PROFINET, Modbus TCP (RTU — опционально) |
| Веб-интерфейс | Да (для конфигурации/мониторинга) | Нет (только через TIA Portal) |
| Совместимость с第三方 модулями | Да (Modbus/RS-485 устройства) | Ограниченная (в основном Siemens) |
| Размеры | 220×150×80 мм | 150×100×60 мм |
| Стоимость (относительная) | Средняя | Высокая |
Как видно из таблицы, EMERSON A6500-UM имеет преимущество в универсальности (совместимость с Emerson и устройствами), простоте конфигурации (веб-интерфейс) и более доступной стоимостью — это делает его предпочтительным выбором для систем, где требуется гибкая интеграция разных типов оборудования, а не только компонентов одного бренда.
Советы по выбору и предостережения
-
Советы по выбору: При выборе EMERSON A6500-UM учитывайте:
- Тип требуемых модулей: Если вы используете или планируете подключать модули Emerson серии A6000 (A6110, A6200), EMERSON A6500-UM — идеальное решение; для сторонних модулей проверьте поддержку Modbus/RS-485 (подробности по ссылке на продукт);
- Объем расширения: 4 слота хватает для большинства средних проектов (8–16 аналоговых/32 цифровых каналов); для крупных систем используйте несколько EMERSON A6500-UM — они можно объединить в сеть через Ethernet;
- Протокол верхней системы: Если ваша PLC/DCS работает на EtherNet/IP (Allen-Bradley) или Modbus TCP (DeltaV, Siemens), выбирайте стандартную версию модуля; для PROFINET подключите опциональный кард Ethernet PROFINET.
-
Предостережения:
- При монтаже модулей в слоты EMERSON A6500-UM убедитесь, что они полностью вставлены и зафиксированы — ослабление контактов приведет к потере данных или ошибкам коммуникации;
- Не превышайте максимальное потребление питания (300 мА + нагрузка модулей) — используйте внешний источник питания для мощных модулей (например, A6300 с приводами);
- Регулярно обновляйте прошивку через веб-интерфейс — обновления исправляют уязвимости безопасности и расширяют поддержку новых протоколов/модулей.
