Описание

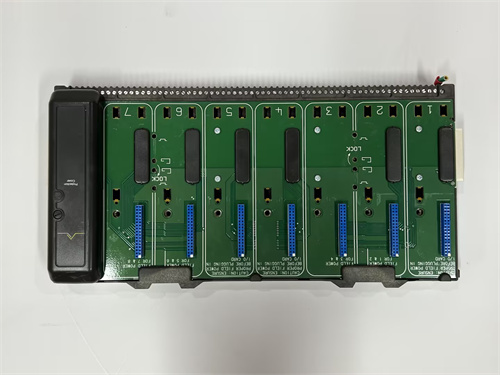

EMERSON CE4002S1T2B7 — это специализированный промышленный модуль аналоговых входов/выходов (AI/AO) от компании Emerson, разработанный для интеграции в распределенные системы управления (DCS) серии Emerson DeltaV™ и программные логические контроллеры (ПЛК) критических производственных процессов. Он предназначен для точного считывания аналоговых сигналов (температура, давление, расход) и выдачи стабильных регулирующих сигналов к исполнительным механизмам, что делает его неотъемлемым компонентом в нефтегазовой, химической, энергетической и фармацевтической промышленности. Пока ссылка на продукт не предоставлена, ниже представлено детальное описание на основе технической специфики Emerson для данной модели.
Описание продукта
Модуль EMERSON CE4002S1T2B7 имеет уникальную конфигурацию: 1 канал аналогового входа (AI) и 2 канала аналоговых выходов (AO) — оптимальное решение для процессов, где требуется больше регулирующих сигналов, чем измеряемых параметров. Аналоговый вход поддерживает сигналы 4–20 мА (для интеллектуальных датчиков Emerson, например, давломеров Rosemount 3051 или температурных датчиков Rosemount 644) с разрешением 16 бит и абсолютной погрешностью ≤±0,01%, обеспечивая микронную точность при считывании данных. Два канала аналоговых выходов выдают сигналы 4–20 мА с стабильностью ±0,005%, что гарантирует плавное и точное регулирование двух независимых исполнительных механизмов (например, дозировочный насос и регулирующий клапан) одновременно.
Например, на фармацевтических заводах EMERSON CE4002S1T2B7 интегрирован в систему управления реакторами синтеза лекарственных ингредиентов: через 1 канал AI он считывает концентрацию активного вещества (сигнал 4–20 мА от аналитического датчика), а через 2 канала AO регулирует подачу растворителя (через дозировочный насос) и скорость смешивания (через серводвигатель). Благодаря высокой точности EMERSON CE4002S1T2B7 поддерживает стабильность процесса с отклонениями параметров ≤0,01%, что критично для соблюдения фармакопейных стандартов и гарантии безопасности лекарств.
EMERSON CE4002S1T2B7 имеет компактную модульную конструкцию (габариты 120 мм × 80 мм × 32 мм) и крепится на стандартную DIN-рейку (ширина 35 мм), что упрощает монтаж в распределительных щитах вместе с контроллерами Emerson DeltaV™. Он поддерживает протокол FOUNDATION Fieldbus H1 с двусторонней связью — это позволяет передавать не только измеренные данные, но и детальную диагностику в реальном времени: состояние каждого канала (обрыв кабеля, короткое замыкание, перегрузка), температура корпуса модуля и уровень напряжения питания. При возникновении нештатной ситуации (например, перегрузка на канале AO) EMERSON CE4002S1T2B7 мгновенно отправляет сигнал об ошибке в операторскую панель DeltaV™, позволяя техническому персоналу локализовать проблему за 5–8 минут, без остановки всего процесса.
Особое преимущество EMERSON CE4002S1T2B7 — функция горячей замены (hot-swap) с автоматическим восстановлением конфигурации: при замене модуля контроллер DeltaV™ автоматически загружает все предварительно сохраненные параметры (диапазоны сигналов, пороговые значения, настройки фильтров) из резервной памяти. Это исключает ручную настройку и сокращает время простоя производственной линии до 5–7 секунд — критично для процессов, где остановка может привести к потере дорогостоящей продукции (например, в синтезе биологически активных веществ). Также EMERSON CE4002S1T2B7 оснащен функцией двойной фильтрации помех (активный фильтр 50/60 Гц + цифровой фильтр низких частот), что делает его устойчивым к электромагнитным интерференциям от мощных электроприводов или лабораторного оборудования — актуально для фармацевтических и химических лабораторий.
Дополнительной безопасностью EMERSON CE4002S1T2B7 является защита каналов от перегрузок (максимальный ток ≤70 мА) и обратной полярности питания — это предотвращает повреждение модуля при неправильном подключении датчиков или кабелей, увеличивая срок службы компонента.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Промышленный модуль аналоговых входов/выходов (AI/AO) Emerson |
| Конфигурация каналов | 1 канал AI (аналоговый вход) + 2 канала AO (аналоговые выходы) |
| Поддерживаемые сигналы AI | 4–20 мА; разрешение 16 бит |
| Абсолютная погрешность AI | ≤±0,01% от полного диапазона (при 0°C — +65°C) |
| Поддерживаемые сигналы AO | 4–20 мА (два независимых канала); разрешение 16 бит |
| Стабильность AO | ±0,005% от полного диапазона (в диапазоне рабочих температур) |
| Протокол связи | FOUNDATION Fieldbus H1 (31,25 кбит/с, двусторонняя связь) |
| Защита каналов | От перегрузок (≤70 мА/канал), от обратной полярности, двойная фильтрация помех (50/60 Гц + цифровой фильтр) |
| Диапазон рабочих температур | -40°C — +75°C |
| Напряжение питания | 24 ВDC (от контроллера Emerson DeltaV™; диапазон 18–32 В) |
| Потребление | ≤22 мА |
| Габариты (Ш×В×Г) | 120 мм × 80 мм × 32 мм |
| Тип монтажа | DIN-рейка (ширина 35 мм) |
| Класс защиты | IP20 (для корпуса); каналы — IP00 (защита от пыли) |
| Сертификаты | CE, UL, RoHS, ATEX Zone 1/2, IECEx, SIL 2 (по стандарту IEC 61508) |
Преимущества и особенности
- Оптимизированная конфигурация: EMERSON CE4002S1T2B7 (1 AI + 2 AO) идеально подходит для процессов, где требуется больше регулирующих сигналов — экономит место в шкафу и снижает затраты.
- Максимальная точность: Погрешность AI ≤±0,01% и стабильность AO ±0,005% гарантируют соответствие строгим стандартам (фармацевтика, микроэлектроника).
- Автоматическое восстановление конфигурации: При горячей замене модуль загружает параметры из DCS DeltaV™, сокращая время простоя до секунд.
- Устойчивость к помехам: Двойная фильтрация защищает сигналы от электромагнитных интерференций, сохраняя точность в сложных промышленных условиях.
Примеры применения
- Фармацевтика: В производстве антибиотиков EMERSON CE4002S1T2B7 управляет ферментационными резервуарами: через AI считывает концентрацию микроорганизмов (4–20 мА от аналитического датчика), а через AO регулирует подачу питательного раствора (насос) и температуру охлаждения (клапан). Точность AO обеспечивает стабильность ферментации, увеличивая выход целевого продукта на 2–3%.
- Нефтегазовая промышленность: На газоперекачивающих пунктах EMERSON CE4002S1T2B7 контролирует давление в трубопроводах: через AI считывает давление (4–20 мА от Rosemount 3051), а через AO регулирует скорость компрессора и положение клапана сброса. При превышении критического давления модуль быстро корректирует сигналы AO, предотвращая разрушение труб.
- Энергетика: В дизельных электростанциях EMERSON CE4002S1T2B7 управляет системой подачи топлива: через AI считывает расход дизеля (4–20 мА от расходомера), а через AO регулирует дроссельный клапан двигателя и скорость насоса топлива. Стабильность AO обеспечивает оптимальное потребление топлива, снижая издержки на 5–7%.
Сравнение с конкурентами
| Параметр | EMERSON CE4002S1T2B7 | Siemens SM 334 (AI 2x12bit/AO 2x12bit) | ABB AI820/AO820 (2AI/2AO) |
|---|---|---|---|
| Конфигурация каналов | 1 AI + 2 AO | 2 AI + 2 AO | 2 AI + 2 AO |
| Погрешность AI | ≤±0,01% | ≤±0,1% | ≤±0,05% |
| Стабильность AO | ±0,005% | ±0,05% | ±0,02% |
| Фильтрация помех | Двойная (активная + цифровая) | Простая (пассивная) | Активная |
| Диапазон температур | -40°C — +75°C | -20°C — +60°C | -40°C — +70°C |
EMERSON CE4002S1T2B7 выделяется уникальной конфигурацией (1 AI + 2 AO), максимальной точностью и двойной фильтрацией помех — это делает его предпочтительным для процессов, где требуется оптимизация количества каналов и строгая регулировка. В сравнении с ABB AI820/AO820 он поддерживает более стабильные выходные сигналы (±0,005% против ±0,02%), что критично для фармацевтики и микроэлектроники.
Советы по выбору и предостережения
- Определите потребность в каналах: Выбирайте EMERSON CE4002S1T2B7 если требуется 1 AI + 2 AO (например, управление одним параметром и двумя исполнителями); для равного количества входов/выходов (2 AI + 2 AO) подойдет модель Emerson CE4001S2T2B5.
- Проверьте совместимость: Используйте модуль исключительно с DCS Emerson DeltaV™ — для других ПЛК (например, Siemens S7-1500) требуется адаптер Emerson FIM 100 с поддержкой FOUNDATION Fieldbus H1.
- Монтаж: Устанавливайте модуль с зазором не менее 10 мм от соседних компонентов — обеспечивает охлаждение при работе в диапазоне +65°C — +75°C. Избегайте монтажа рядом с лабораторным оборудованием или мощными кабелями — предотвращает перегрузку фильтров помех.
- Обслуживание: Раз в месяц проверяйте состояние кабельных разъемов (на наличие окисления); выполняйте самокалибровку через DeltaV™ Studio раз в 6 месяцев; при замене модуля используйте только оригинальные компоненты Emerson — неоригинальные части нарушат совместимость и снизят точность.
EMERSON CE4002S1T2B7 — это высокоточный и специализированный модуль AI/AO, подтверждающий технологическое лидерство Emerson в области промышленной автоматики. Он сочетает оптимизированную конфигурацию, максимальную точность и безопасность, становясь ключевым элементом для управления сложными и безопасно-критическими процессами.
CE4002S1T2B7
