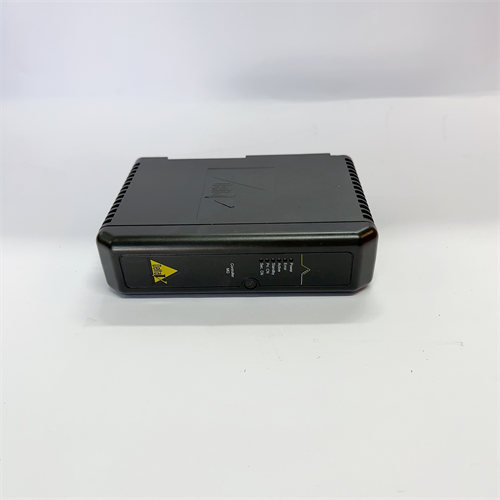

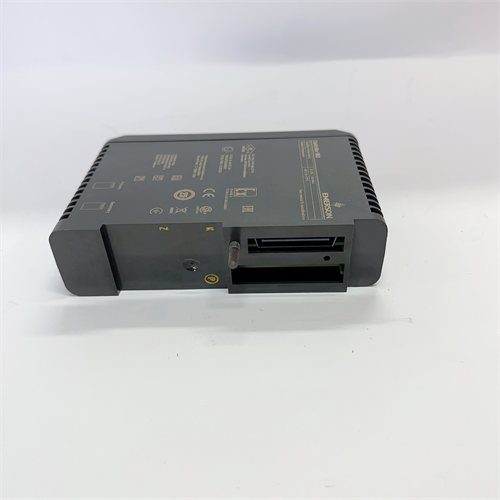

EMERSON CE6101

Описание

Описание продукта EMERSON CE6101

Параметры продукта EMERSON CE6101

• Тип устройства: Контроллер безопасности SIL 3 для системы Emerson DeltaV SIS.
• Характеристики безопасности и архитектуры:
  • Уровень функциональной безопасности: SIL 3 (IEC 61508 / IEC 61511), категории 4 (EN 954-1).
  • Архитектура: 2oo2D (двухканальная избыточность с непрерывной диагностикой), поддерживает также режим 1oo1D (одно из одного с диагностикой) для менее критических узлов.
  • Время реакции: ≤100 мс (от получения аварийного сигнала до выдачи команды на исполнительное устройство).
  • Процент доступности (MTBF): ≥100 000 часов (для основной функциональности).
• Характеристики каналов и интерфейсов:
  • Входные каналы: 16 универсальных каналов (поддерживают AI 4–20 мА, DI 24 В ДС — для сигналов от датчиков давления, температуры, уровня).
  • Выходные каналы: 8 изолированных выходов (4–20 мА аналоговые / Relay дискретные 250 В АС / 30 В ДС, 5 А — для управления аварийными клапанами, насосами).
  • Интерфейсы коммуникации: Ethernet (100Base-TX, для связи с DeltaV SIS Engineering Station), RS-485 (MODBUS RTU, для диагностики внешних устройств), Profinet (опционально, для быстрой связи с сенсорами).
• Электрические характеристики:
  • Питание: 24 В ДС ±15% (двухканальное, избыточное — для поддержания 2oo2D архитектуры), с защитой от краткого замыкания и перепадов напряжения.
  • Потребляемая мощность: ≤40 Вт (при максимальной нагрузке на выходы).
  • Изоляция: Каналы входа/выхода и питание изолированы друг от друга и от шасси (3000 В).
• Характеристики работы:
  • Корпус: Металлический с антикоррозийным покрытием, монтаж на DIN-рейку или в шасси DeltaV SIS.
  • Уровень защиты: IP20 (внутренний монтаж в шкаф безопасности).
  • Температурный диапазон: -20°C – 70°C (рабочий).
  • Вес: 1.2 кг.
  • Габариты: 220 × 120 × 60 мм (длина × ширина × толщина).

Преимущества и особенности EMERSON CE6101

• Соответствие SIL 3: Высокий уровень функциональной безопасности делает EMERSON CE6101 подходящим для защиты критических процессов — например, предотвращения перегрева реакторов в химической промышленности или аварийного разрыва трубопроводов в нефтегазовой отрасли.
• Избыточная архитектура 2oo2D: Двухканальная конструкция с постоянной диагностикой гарантирует, что EMERSON CE6101 продолжает работать даже при сбое одного канала, а также выявляет неисправности на ранней стадии (например, повреждение кабеля к датчику) без ложных аварийных остановок.
• Быстрая реакция: Время реакции ≤100 мс позволяет EMERSON CE6101 быстро реагировать на опасные ситуации — например, резкое повышение давления в нефтепроводе — минимизируя риск повреждения оборудования и ущерба для окружающей среды.
• Легкая интеграция с DeltaV: Оптимизация для системы Emerson DeltaV SIS позволяет настраивать контроллер через стандартное ПО DeltaV SIS Engineering, без необходимости изучения специализированного программного обеспечения. Это сокращает время наладки до 1–2 дней вместо нескольких недель для конкурентных решений.

Применение EMERSON CE6101 в отраслях

• Нефтегазовая промышленность (газоперерабатывающие заводы):
  • Защита от превышения давления в газовых компрессорных станциях: EMERSON CE6101 получает сигналы от датчиков давления (AI 4–20 мА) и, при превышении лимита, активирует аварийные клапаны через Relay выходы, сбрасывая давление до безопасного уровня за ≤100 мс.
• Химическая промышленность (реакторные установки с токсичными веществами):
  • Предотвращение перегрева реакторов: Контроллер обрабатывает сигналы от термопар (DI 24 В ДС — сигнал о превышении температуры) и через аналоговые выходы 4–20 мА регулирует подачу охлаждающей жидкости, а при критическом перегреве включает аварийное охлаждение.
• Энергетика (ядерные электростанции — системы вспомогательного питания):
  • Защита системы охлаждения реактора: EMERSON CE6101 мониторит уровень воды в охладительных баках (DI сигналы о низком уровне) и, при падении ниже допустимого значения, активирует резервные насосы через Relay выходы, поддерживая безопасную эксплуатацию.

Сравнение с конкурентами

• Лучшей избыточностью: Архитектура 2oo2D с диагностикой против 1oo2 (без полной диагностики) у большинства аналогов, что повышает надежность и снижает количество ложных триггеров.
• Быстрее временем реакции: ≤100 мс против 150–200 мс у конкурентов, критично для систем, где задержка может привести к катастрофе.
• Простой интеграцией с DeltaV: Полная совместимость с системой Emerson исключает необходимость дополнительных шлюзов или драйверов, в отличие от универсальных контроллеров безопасности, которые требуют сложной настройки для работы с DeltaV.

Советы по выбору и предостережения

• Выбор: Рекомендуется для систем DeltaV SIS с требованиями к уровню безопасности SIL 3 — нефтегазовая промышленность, химическая промышленность, энергетика (включая ядерные объекты). Оптимально сочетается с сенсорами безопасности Emerson Rosemount 3051S (давление/уровень) и аварийными клапанами Fisher.
• Предостережения:
  • Для EMERSON CE6101 выполняйте регулярную проверку функциональности (раз в 6 месяцев) с использованием тестовых сигналов — не используйте реальные аварийные триггеры для проверки, чтобы избежать остановки производства.
  • При монтаже обеспечивайте физическое разделение кабелей EMERSON CE6101 от высоковольтных линий (например, силовых кабелей электродвигателей) — это предотвращает электромагнитные помехи, которые могут искажать сигналы безопасности.
  • Не обновляйте прошивку контроллера во время работы производственного процесса — выполняйте обновление только в периоды технического обслуживания, так как это может привести к временной неработоспособности системы SIS.
  • Используйте только оригинальные комплектующие Emerson для ремонта (например, замена реле) — использование неоригинальных деталей может привести к потере соответствия SIL 3 и снижению надежности
