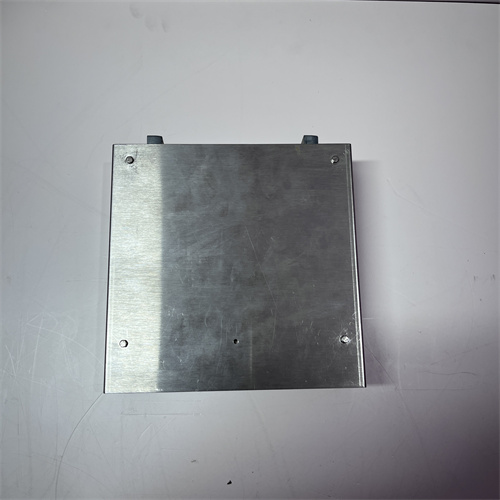

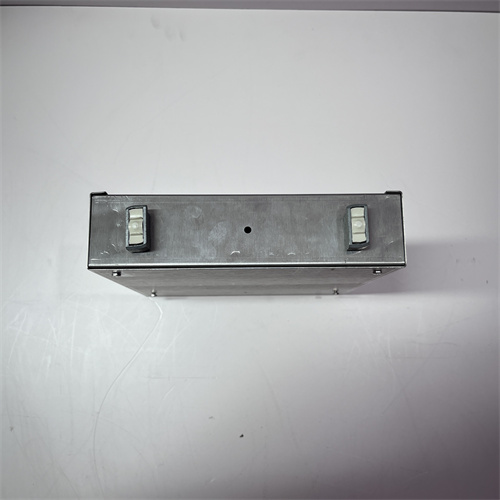

EMERSON CS4302T01

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых входов:
  • Количество каналов — 2 независимых канала (поддержка параллельной обработки сигналов от 2 сенсоров);
  • Типы принимаемых сигналов — универсальные: токовые (4–20 мА, 0–20 мА), напряжностные (0–5 В, 1–5 В, 0–10 В, ±5 В, ±10 В) и сигналы от температурных сенсоров (RTD: Pt100, Pt1000; термопары: J, K, T, E, R, S, B);
  • Разрешение АЦП (аналого-цифрового преобразователя) — 24 бит (эффективное разрешение 22 бит, обеспечивает детализацию малых изменений сигнала, например, 0.01 °C для Pt100);
  • Точность измерения — ±0.02% от полного диапазона (при температуре 25 ±5 °C), ±0.05% от полного диапазона (при рабочем диапазоне температур -40 °C до +70 °C);
  • Максимальная скорость выборки — 10 Гц на канал (для быстрых процессов, например, мониторинг давления в динамических гидросистемах);
  • Изолировка — канал-канал и канал-земля (1000 В RMS, высокая защита от электромагнитных помех и переvoltaжа).
• Характеристики сигнальной обработки:
  • Фильтрация — цифровая фильтрация с настраиваемой частотой (0.1 Гц–100 Гц, подавление высокочастотных помех от электродвигателей или трансформаторов);
  • Калибровка — автоматическая калибровка нуля и полного масштаба (через EMERSON DeltaV Explorer, поддерживает сохранение калибровочных данных в неvolatile памяти);
  • Коррекция температуры — встроенный термистор (автоматическая компенсация искажений точности при колебаниях температуры окружающей среды);
  • Диагностика — встроенные функции диагностики (мониторинг состояния каналов, контроль разрыва кабеля к сенсору, отслеживание превышения диапазона сигнала).
• Характеристики коммуникации и питания:
  • Интерфейс с PLC — шиной контроллера EMERSON DeltaV (быстрая передача данных, задержка ≤1 мс);
  • Потребление энергии — питание от шиной DeltaV (24 В DC, 100 мА) + вспомогательное питание 24 В DC (для изоляции каналов, 50 мА);
  • Защита питания — от переvoliтажа (до 36 В DC) и короткого замыкания (электронное ограничение тока до 200 мА).
• Операционные условия и конструкция:
  • Температурный диапазон работы — -40 °C до +70 °C (устойчив к экстремальным температурам в полевых условиях);
  • Влажность — до 95% (без конденсата);
  • Вибрации — 10–500 Гц: 5 g по трем осям (соответствует стандарту IEC 60068-2-6);
  • Конструкция — монтаж в шасси EMERSON DeltaV (ширина 1 модуль, размеры 45 мм × 150 мм × 180 мм);
  • Сертификации — CE, UL 508, CSA C22.2 No. 14, ATEX Zone 1, IECEx (соответствует стандартам для опасных зон и международной безопасности).

Преимущества и особенности

• Высокая точность и универсальность каналов: Разрешение 24 бит и точность ±0.02% делают EMERSON CS4302T01 подходящим для задач, где требуется микровычисление параметров — например, в нефтегазовой промышленности, где измерение давления в трубопроводах с точностью 0.01 бар критично для предотвращения утечек. Универсальные каналы (поддержка токовых, напряжностных сигналов и температурных сенсоров) устраняют необходимость покупки отдельных модулей для разных типов сенсоров.
• Идеальная интеграция с системами EMERSON: EMERSON CS4302T01 полностью синхронизируется с контроллерами EMERSON DeltaV и ПО EMERSON DeltaV Explorer — через него можно быстро настроить тип сигнала для каждого канала, задать параметры фильтрации, отобразить данные в реальном времени и диагностировать ошибки (например, разрыв кабеля к датчику Rosemount 3051TG). Модуль автоматически распознается системой DeltaV при монтаже, не требуя дополнительной конфигурации низкого уровня. Детальные руководства по интеграции доступны по ссылке: [ссылка на продукт EMERSON CS4302T01].
• Устойчивость в суровых и опасных условиях: Изолировка 1000 В RMS и сертификации ATEX Zone 1/IECEx делают EMERSON CS4302T01 надежным в условиях сильных электромагнитных помех и опасных зон — например, в химических цехах (близко к реакторам с взрывоопасными веществами) или на нефтегазовых платформах (высокая влажность и переменная температура). Это предотвращает искажения сигналов и гарантирует безопасную работу системы.
• Легкая калибровка и диагностика: Автоматическая калибровка через DeltaV Explorer упрощает обслуживание EMERSON CS4302T01 — оператор не нуждается в специализированном эталонном оборудовании для поддержания точности. Встроенные диагностические функции позволяют быстро выявлять проблемы (например, превышение диапазона сигнала от датчика давления) и устранять их, снижая время простоя производственных процессов.
• Компактный дизайн и экономия места: Размеры 45 мм × 150 мм × 180 мм (1 модуль в шасси DeltaV) делают EMERSON CS4302T01 компактным — он не занимает много места в шасси, что важно при сборке сложных систем с большим количеством модулей I/O.

Примеры применения в отраслях

• Нефтегазовая промышленность (контроль давления и температуры в трубопроводах): На нефтегазовой платформе EMERSON CS4302T01 подключен к контроллеру EMERSON DeltaV и обрабатывает сигналы от 2 сенсоров: 1 датчик давления Rosemount 2051 (4–20 мА) и 1 датчик температуры Rosemount 3051TG (Pt100). Разрешение 24 бит позволяет измерять давление с точностью 0.01 бар, а изолировка 1000 В RMS защищает модуль от помех от электродвигателей насосов. При превышении давления на 5% от нормы PLC DeltaV через EMERSON CS4302T01 получает сигнал и автоматически открывает аварийные клапаны. Конкретные кейсы можно найти по ссылке: [ссылка на продукт EMERSON CS4302T01].
• Химическая промышленность (регулировка концентрации реагентов в реакторах): В химическом заводе EMERSON CS4302T01 считывает сигналы от 2 датчиков концентрации (0–10 В) в реакторе для синтеза пластиков. Данные передаются в контроллер DeltaV, который через алгоритм PID регулирует подачу реагентов. Фильтрация сигнала 50 Гц подавляет помех от мощных нагревателей реактора, а функция диагностики предупреждает о разрыве кабеля к датчику — это гарантирует стабильность концентрации и качество конечного продукта.
• Энергетика (мониторинг температуры пара в котлах ТЭЦ): В теплоэлектростанции EMERSON CS4302T01 подключен к 2 термопарам типа K (сигнал mV) для измерения температуры пара в котлах (до 500 °C). Точность ±0.05% и коррекция температуры позволяют контролировать температуру с ошибкой не более 0.25 °C, что критично для эффективности теплообразования. При превышении температуры на 10 °C PLC DeltaV через EMERSON CS4302T01 получает сигнал и снижает подачу топлива в котел.
• Пищевая промышленность (контроль влажности и температуры в сушилках): В заводе по производству сухих продуктов (например, каша) EMERSON CS4302T01 обрабатывает сигналы от 1 датчика влажности (4–20 мА) и 1 датчика температуры (Pt1000) в сушилке. Контроллер DeltaV через модуль регулирует скорость вентиляторов и температуру нагрева. Калибровка через DeltaV Explorer поддерживает точность измерения влажности (±0.1%), что гарантирует однородность влажности в всем партиях продукта.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Если вы используете контроллер EMERSON DeltaV или сенсоры EMERSON Rosemount — EMERSON CS4302T01 — единственный оптимальный выбор, так как он обеспечивает максимальную совместимость, быструю передачу данных и интеграцию с DeltaV Explorer.
  2. При работе в опасных зонах (ATEX Zone 1/IECEx) или с требованием высокой точности (±0.02%) — EMERSON CS4302T01 надежнее, чем конкурентные модули, которые не имеют соответствующих сертификаций или имеют более низкую точность.
  3. Для задач с измерением температуры (RTD/термопары) и давления/уровня (токовые/напряжностные сигналы) — универсальные каналы EMERSON CS4302T01 устраняют необходимость покупки нескольких модулей, сокращая стоимость системы. Детали по выбору доступны по ссылке: [ссылка на продукт EMERSON CS4302T01].
• Предостережения:
  1. Используйте только совместимое оборудование: EMERSON CS4302T01 предназначен исключительно для шасси EMERSON DeltaV и сенсоров с поддерживаемыми сигналами — подключение к PLC других брендов или сенсоров с несовместимыми сигналами (например, >10 В для напряжностных каналов) приведет к повреждению модуля.
  2. Регулярно выполняйте автоматическую калибровку: Рекомендуется проводить калибровку EMERSON CS4302T01 1 раз в квартал через DeltaV Explorer — это поддерживает точность ±0.02% и предотвращает накопление ошибок из-за старения компонентов.
  3. Соблюдайте правила монтажа в опасных зонах: При использовании EMERSON CS4302T01 в ATEX Zone 1 следуйте требованиям стандарта IECEx — используйте только сертифицированные кабели и разъемы, чтобы избежать риска взрыва.
