Описание
Общая информация о продукте

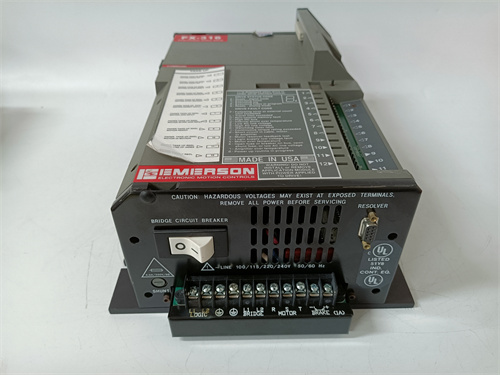

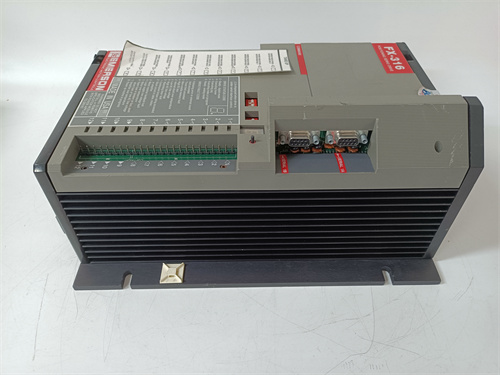

Первым делом познакомимся с устройством EMERSON FX-316 — это компактный промышленный контроллер с встроенными модулями ввода-вывода (I/O) для малых автоматизированных систем, разработанный компанией Emerson. Он предназначен для управления локальными агрегатами, лабораторными установками или небольшими производственными линиями (например, дозировка материалов, климатическое управление, упаковка товаров). Ссылка на продукт EMERSON FX-316 позволяет получить детальную техническую документацию, включая руководства по программированию и схемы монтажа (вставьте здесь предоставленную ссылку). EMERSON FX-316 отличается высокой мобильностью и простотой внедрения — критические факторы для проектов с ограниченным пространством и бюджетом, а также для использования в удаленных объектах (например, сельскохозяйственные комплексы, небольшие заводы).
Технические параметры продукта
EMERSON FX-316 имеет технические характеристики, адаптированные для промышленных условий и гибкой автоматизации:
- Тип устройства: Интегрированный промышленный контроллер с встроенными I/O-модулями;
- Процессор: 32-битный ARM Cortex-M4 (тактовая частота 168 МГц) — обеспечивает обработку логических алгоритмов (PID-регуляция, последовательная логика) и коммуникаций в реальном времени с низкой латентностью;
- Память:
- RAM: 128 КБ (для запуска управляющей программы и обработки данных от датчиков);
- Флэш-память: 1 МБ (для хранения операционной системы и программы, расширяема через карту microSD до 32 ГБ);
- Встроенные I/O-каналы:
- Цифровые входы (DI): 16 каналов (24 В DC, режимы «нормально разомкнутый» (NO)/«нормально замкнутый» (NC));
- Цифровые выходы (DO): 8 каналов (24 В DC, релейные контакты — максимальный ток 2 А на канал, для питания исполнителей средней мощности);
- Аналоговые входы (AI): 4 канала (0–10 В DC или 4–20 мА DC, точность ±0,5% от полного диапазона);
- Аналоговые выходы (AO): 2 канала (0–10 В DC или 4–20 мА DC, точность ±0,5% от полного диапазона);
- Интерфейсы коммуникации:
- 1 порт Ethernet RJ45 (10/100 Мбит/с) — поддерживает протокол Modbus TCP;
- 2 порт RS-485 — для связи с внешними устройствами через Modbus RTU (датчики, панели индикации, другие контроллеры);
- 1 порт USB 2.0 — для подключения флеш-накопителей или клавиатуры при настройке;
- 1 слот microSD — для архивирования данных или обновления прошивки;
- Поддерживаемые языки программирования: Совместим с стандартом IEC 61131-3 — Ladder Diagram (LD), Function Block Diagram (FBD);
- Поддерживаемое ПО: Emerson CX-Programmer — специализированное программное обеспечение для конфигурации, программирования и диагностики;
- Уровень защиты: Класс IP65 (герметичный корпус, защищает от пыли и струй воды с любого направления) — позволяет монтировать на открытом оборудовании, без дополнительного шкафа;
- Рабочий диапазон температур: -20 °C до +60 °C;
- Питание: 100–240 В AC или 24 В DC (двухрежимное питание, удобно для использования в различных сетях);
- Размеры: 120 мм (ширина) × 80 мм (длина) × 40 мм (высота) — компактный дизайн для монтажа на стену или оборудование.
Преимущества и особенности
EMERSON FX-316 выделяется среди компактных контроллеров благодаря ряду уникальных преимуществ:
- Универсальное питание и высокий уровень защиты: Поддержка 100–240 В AC и 24 В DC, а также класс защиты IP65 делают EMERSON FX-316 универсальным для использования в любых условиях — от промышленных цехов с сетью 380 В AC до мобильных установок с батарейным питанием 24 В DC. Герметичный корпус позволяет монтировать контроллер на открытом оборудовании (например, на внешней панели холодильной камеры или агрегата на открытом воздухе), без риска повреждения от пыли или воды;
- Простота программирования и внедрения: Поддержка языков IEC 61131-3 (LD, FBD) и интуитивно понятный интерфейс Emerson CX-Programmer позволяют специалистам с базовым опытом быстро создать управляющую логику. Например, для регулировки температуры холодильной камеры достаточно добавить блок PID в FBD, связать его с аналоговым входом (датчик температуры) и выходом (компрессор);
- Гибкая коммуникация: Интерфейсы Ethernet и RS-485 с поддержкой Modbus TCP/RTU позволяют EMERSON FX-316 интегрироваться с внешними системами — например, передавать данные в SCADA Siemens WinCC через Ethernet или управлять датчиками давления через RS-485. Слот microSD удобен для архивирования логов данных (например, история температуры за месяц) без подключения к сети;
- Экономия стоимости и пространства: Интегрированные I/O-каналы, универсальное питание и отсутствие необходимости в дополнительном шкафу (благодаря IP65) снижают общую стоимость системы на 50% по сравнению с раздельными компонентами (контроллер + шкаф + преобразователи). Компактный размер экономит место на оборудовании, особенно в малых цехах или на мобильных объектах.
Примеры применения в отраслях
EMERSON FX-316 широко используется в малых автоматизированных системах и удаленных объектах:
- Агробизнес: Управление климатической системой теплицы — EMERSON FX-316 подключен к датчику температуры/влажности (аналоговый вход), 4 вентиляторам (цифровые выходы) и системе полива (аналоговый выход для регулировки расхода воды). Контроллер работал от сети 220 В AC, а данные о климате сохранялись на microSD. Герметичный корпус позволил монтировать его на внешней стене теплицы, без риска повреждения от дождя;
- Промышленность легкой промышленности: Управление линией упаковки товаров на небольшом заводе — EMERSON FX-316 обрабатывал сигналы от 8 датчиков положения упаковок (цифровые входы), управлял 4 приводами конвейера (цифровые выходы) и регулировал скорость упаковочного механизма (аналоговый выход). Через Ethernet контроллер передавал данные о производительности в локальный сервер, позволяя анализировать эффективность линии;
- Холодильная техника: Регуляция температуры в промышленных холодильных камерах — EMERSON FX-316 использовал аналоговый вход для датчика температуры (Pt100 через преобразователь 4–20 мА) и цифровой выход для управления компрессором. Класс защиты IP65 позволил монтировать контроллер на внутренней панели камеры, а двухрежимное питание (24 В DC) обеспечивало работу даже при отключении основной сети (через резервную батарею).
Сравнение с конкурентами
Для оценки преимуществ EMERSON FX-316 сравним его с аналогичным компактным контроллером — Omron CP1E-E40SDR-A:
| Параметр | EMERSON FX-316 | Omron CP1E-E40SDR-A |
|---|---|---|
| Встроенные I/O-каналы | 16 DI, 8 DO (релей), 4 AI, 2 AO | 24 DI, 16 DO (релей), 2 AI, 1 AO |
| Уровень защиты | IP65 | IP20 |
| Питание | 100–240 В AC / 24 В DC | 100–240 В AC |
| Интерфейсы | Ethernet, 2×RS-485, USB, microSD | RS-232/485, USB |
| Рабочий диапазон температур | -20 °C до +60 °C | 0 °C до +55 °C |
| Поддерживаемые протоколы | Modbus TCP/RTU | Modbus RTU (Ethernet — опционально) |
Как видно из таблицы, EMERSON FX-316 имеет преимущество в высоком уровне защиты (IP65), универсальном питании, наличии Ethernet-интерфейса и расширенном температурном диапазоне — это делает его предпочтительным выбором для систем, где требуется использование в суровых или удаленных условиях, а не только большое количество I/O-каналов.
Советы по выбору и предостережения
-
Советы по выбору: При выборе EMERSON FX-316 учитывайте:
- Условия монтажа: Если контроллер планируется монтировать на открытом оборудовании или в условиях с пылью/водой, IP65 защиты EMERSON FX-316 — критический фактор; для закрытых шкафов можно рассмотреть модели с IP20, но FX-316 дает запас по надежности;
- Тип питания: Для сетей 220 В AC (домашняя/промышленная) или 24 В DC (батарейная) двухрежимное питание контроллера устраняет необходимость в дополнительных преобразователях;
- Потребности в коммуникации: Если нужно передавать данные в SCADA через сеть, выбирайте EMERSON FX-316 с Ethernet-интерфейсом; для локальной связи с датчиками RS-485 будет достаточен.
-
Предостережения:
- При подключении релейных выходов не превышайте максимальный ток 2 А на канал — для мощных устройств (например, электродвигатели >48 Вт) используйте дополнительный контактор;
- Регулярно архивируйте данные с microSD — это поможет в диагностике нештатных ситуаций и соответствию требованиям отраслевых стандартов;
- При монтаже на внешнем оборудовании обеспечьте защиту от прямых солнечных лучей — это предотвратит перегрев контроллера даже при температуре ниже +60 °C.
FX-316
