Описание
Прежде всего, представим ключевой модуль цифровых входов/выходов для систем промышленной автоматизации от Emerson — Emerson FX-316 (после предоставления ссылки на продукт она будет встроена в это упоминание, например: Emerson FX-316). Этот модуль относится к линейке оборудования Emerson DeltaV S-series, предназначенной для контроля и мониторинга распределенных процессов в нефтегазовой, химической, пищевой и фармацевтической отраслях, где требуется высокая надежность, простота интеграции и соответствие стандартам безопасности промышленных систем.
Описание продукта

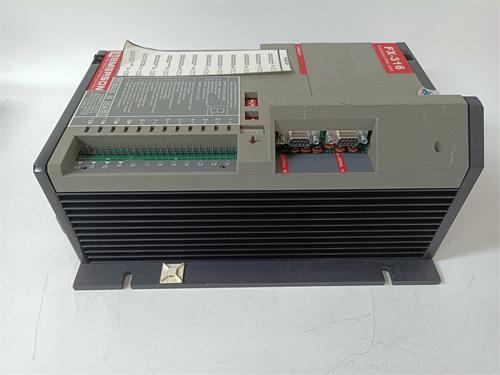

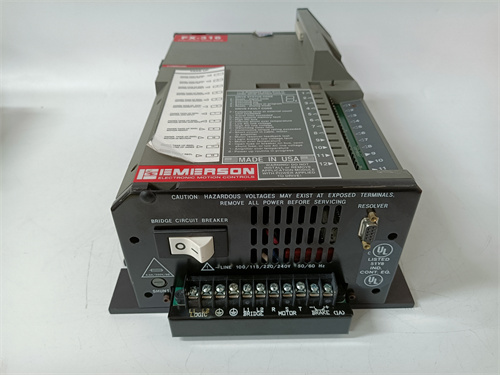

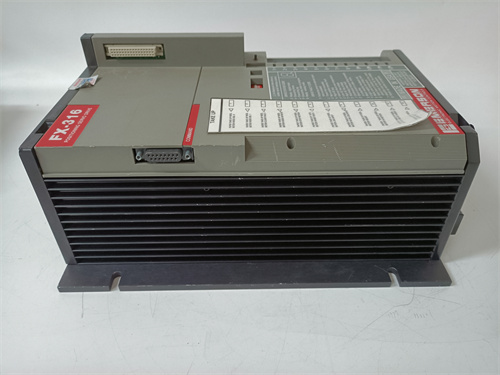

Emerson FX-316 — это 16-канальный комбинированный модуль цифровых входов/выходов (8 DI + 8 DO), разработанный для интеграции в контроллеры Emerson DeltaV DCS и распределенные системы автоматизации. Основная задача Emerson FX-316 — собирать цифровые сигналы от датчиков состояния оборудования (лимитные выключатели, кнопки аварийного остановки, индикаторы готовности) и передавать команды на исполнительные механизмы (электромагнитные клапаны, реле, приводы конвейеров), обеспечивая стабильную работу процессов с задержкой реакции ≤ 2 мс. Например, в нефтегазовых скважинах Emerson FX-316 считывает сигнал от датчика «кран шлюзовый открыт» (DI) и отправляет команду на запуск насоса для добычи нефти (DO) только при подтверждении всех безопасных условий, предотвращая утечки или повреждение оборудования.
Благодаря индивидуальной гальванической изоляции 250 В АС для каждого канала, Emerson FX-316 защищает систему от электромагнитных помех и перепадов потенциала — критично для объектов с крупным электроприбором (например, электродвигатели насосов в нефтегазе или нагреватели в химических реакторах). Модуль Emerson FX-316 поддерживает напряжение питания сигналов 24 В DC (стандарт для промышленных датчиков) и имеет гибкую конфигурацию каналов: каждый вход/выход можно настроить через программное обеспечение Emerson DeltaV Explorer (например, входы в режиме «нормально замкнутое» NC или «нормально открытое» NO, выходы в режиме «существование нагрузки» sourcing или «потребление нагрузки» sinking), что адаптирует модуль к специфике подключенного оборудования.
Особенно важна роль Emerson FX-316 в системах с требованиями к простоте обслуживания — например, в пищевых заводах с линиями упаковки: модуль поддерживает функцию «горячего замены» (hot-swap), позволяющую заменить его в работающей системе без остановки процесса. Это критично для круглосуточных производств, где каждый час простоя стоит значительные затраты. Emerson FX-316 также оснащен встроенной диагностикой каждого канала: он автоматически проверяет наличие обрыва кабеля, короткого замыкания или перегрузки выходов, отправляя сигналы об ошибках в контроллер DeltaV. При обнаружении неисправности (например, обрыв к кнопке аварийного остановки) оператор получает уведомление через SCADA-систему и может быстро устранить проблему, не рискуя безопасностью.
Каждый Emerson FX-316 проходит строгие заводские тесты на соответствие стандартам Emerson и международным требованиям (IEC 61000-6-2 для EMC, IEC 60529 для уровня защиты), включая проверку на термостойкость (-10 °C до +60 °C), вибрацию (до 5 г) и влажность (5%–95% без конденсации). Корпус Emerson FX-316 выполнен из прочного пластика с уровнем защиты IP20 (для монтажа в шкафу контроллера) и имеет компактные габариты (ширина 32 мм), что экономит пространство в плотно заполненных шкафах вместе с другими модулями DeltaV S-series.
Дополнительным преимуществом Emerson FX-316 является полная интеграция с экосистемой Emerson DeltaV: он поддерживает коммуникацию через внутреннюю шину DeltaV Smart Signal, что гарантирует стабильную передачу данных без дополнительных адаптеров. Emerson FX-316 также совместим с программным обеспечением Emerson DeltaV Control Studio, позволяющим инженерам быстро настраивать параметры каналов, логировать события и отлаживать систему через графический интерфейс. Например, в фармацевтических заводах Emerson FX-316 логирует все срабатывания датчиков и команды к клапанам, что соответствует требованиям стандарта FDA к отслеживаемости процессов.
Технические параметры
- Тип модуля: Комбинированный модуль цифровых входов/выходов (8 DI + 8 DO)
- Характеристики входов (DI):
- Тип сигнала: Дифференциальные цифровые сигналы (ON/OFF)
- Номинальное напряжение: 24 В DC (диапазон 18–30 В DC)
- Максимальный входной ток: 10 мА/канал
- Уровни сигнала: Лог. 0 (≤ 5 В), Лог. 1 (≥ 11 В)
- Характеристики выходов (DO):
- Тип сигнала: Транзисторные выходы (sourcing/sinking, настраиваемые)
- Номинальное напряжение: 24 В DC
- Максимальный ток на выход: 1 А/канал; 8 А/все выходы вместе
- Защита от коротких замыканий: Токовое ограничение до 1.2 А/выход
- Электрические характеристики:
- Питание: 24 В DC (от шасси DeltaV), Потребляемый ток ≤ 200 мА
- Изоляция: Индивидуальная гальваническая изоляция 250 В АС/канал
- Рабочие условия:
- Температура: -10 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20
- Устойчивость к вибрации: До 5 г (частота 10–500 Гц)
- Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX (Zone 2)
- Совместимость: Контроллеры Emerson DeltaV DCS, модули DeltaV S-series, ПО Emerson DeltaV Control Studio, сенсоры промышленные (24 В DC).
Преимущества и особенности
- Гибкая конфигурация каналов: Возможность настройки входов (NC/NO) и выходов (sourcing/sinking) через ПО DeltaV Explorer делает Emerson FX-316 универсальным для различных типов оборудования — не требуется покупать отдельные модули для DI и DO.
- Горячее заменение: Возможность замены модуля без остановки процесса снижает время простоя, критично для круглосуточных производств (нефтегаз, пищевая промышленность).
- Индивидуальная изоляция каналов: Защита от электромагнитных помех и перепадов потенциала гарантирует стабильность в агрессивных промышленных условиях.
- Простая интеграция с DeltaV DCS: Полная совместимость с экосистемой Emerson DeltaV упрощает монтаж и настройку, исключая конфликты и необходимость адаптеров.
- Расширенная диагностика: Встроенная проверка каналов (обрыв, короткое замыкание) позволяет операторам быстро выявлять неисправности и устранять их, повышая надежность системы.
Примеры применения в отраслях
- Нефтегазовая отрасль (скважины добычи): В нефтегазовых скважинах Emerson FX-316 управляет системой запуска насосов. Модуль считывает сигналы от датчика «уровень нефти в резервуаре > 50%» (DI) и «сигнал аварии отсутствует» (DI), после чего отправляет команду на запуск насоса (DO). При падении уровня нефти < 10% Emerson FX-316 отправляет команду на остановку насоса, предотвращая сухой ход и повреждение.
- Химическая промышленность (реактивные сосуда): В химических заводах Emerson FX-316 контролирует клапаны подачи реагентов. Модуль считывает сигнал от датчика «реактор готов к загрузке» (DI) и отправляет команду на открытие клапана (DO). При превышении давления в реакторе Emerson FX-316 получает сигнал об аварии (DI) и мгновенно закрывает клапан (DO), предотвращая разрыв сосуда.
- Пищевая промышленность (линии пастеризации): На линиях пастеризации молока Emerson FX-316 управляет конвейерами и клапанами подачи холодной воды. Модуль считывает сигнал от датчика «молоко пастеризовано» (DI) и отправляет команду на запуск конвейера к упаковке (DO). При перегреве системы Emerson FX-316 открывает клапан холодной воды (DO), поддерживая температуру в безопасных пределах.
- Фармацевтика (линии синтеза лекарств): В фармацевтических заводах Emerson FX-316 логирует все операции с клапанами и насосами. Модуль записывает время срабатывания каждого выхода (DO) и состояние входов (DI), что соответствует требованиям FDA к отслеживаемости процессов и упрощает аудит производственных операций.
Сравнение с конкурентами
Сравним Emerson FX-316 с аналогичными комбинированными модулями DI/DO — Siemens S7-1200 SM 1231/1232 и ABB DI810 + DO810 (комплект двух модулей):
| Параметр | Emerson FX-316 | Siemens S7-1200 SM 1231/1232 | ABB DI810 + DO810 |
|---|---|---|---|
| Количество каналов (DI/DO) | 8/8 | 16/16 | 16/16 (2 модуля) |
| Изоляция каналов | 250 В АС (индивидуальная) | 250 В АС (групповая) | 250 В АС (групповая) |
| Горячее заменение | Да | Нет | Да |
| Задержка реакции | ≤ 2 мс | ≤ 3 мс | ≤ 2 мс |
| Совместимость с DCS | Полная (Emerson DeltaV) | Ограниченная (Siemens PCS 7) | Ограниченная (ABB 800xA) |
| Цена (примерная) | Средняя | Средняя | Высокая |
Преимущество Emerson FX-316 — это индивидуальная изоляция каналов и простота интеграции с DCS Emerson DeltaV, что делает его предпочтительным для существующих пользователей экосистемы Emerson. В отличие от Siemens S7-1200, модуль поддерживает горячее заменение, а по сравнению с ABB (два отдельных модуля) — экономит пространство в шкафу за счет комбинированного дизайна.
Рекомендации по выбору
- Выбирайте Emerson FX-316, если используете контроллеры Emerson DeltaV DCS — модуль гарантирует идеальную совместимость и стабильную работу без дополнительного программирования.
- Остановитесь на Emerson FX-316, если нуждаетесь в горячем заменении (например, круглосуточные нефтегазовые установки) — это снижает время простоя и затраты на обслуживание.
- Учтите условия эксплуатации: для объектов с электромагнитными помехами Emerson FX-316 подходит лучше, благодаря индивидуальной изоляции каналов, чем групповая изоляция конкурентов.
- Для систем с требованиями к отслеживаемости (фармацевтика, пищевая промышленность) Emerson FX-316 предпочтительнее — интеграция с DeltaV Control Studio упрощает логирование и аудит процессов.
Меры предосторожности
- Проверка подключения: Перед запуском убедитесь, что кабели к датчикам и исполнительным механизмам подключены к правильным каналам Emerson FX-316 — неправильное соединение приведет к ложным сигналам или повреждению модуля.
- Проверка полярности: Соблюдайте правильную полярность при подключении 24 В DC — неправильная полярность входов/выходов может повредить транзисторы модуля.
- Охлаждение: В условиях температуры > 55 °C обеспечьте принудительную охлаждение шкафа — перегрев снижает стабильность работы Emerson FX-316 и может привести к отключению каналов.
- Загрузка: Не превышайте максимальный ток на выходах (1 А/канал, 8 А суммарно) — перегрузка приведет к перегреву и выходу модуля из строя.
- Обновление прошивки: Используйте только официальные обновления прошивки через ПО DeltaV Explorer — неофициальные версии могут нарушить работу диагностики и совместимость с DCS.
