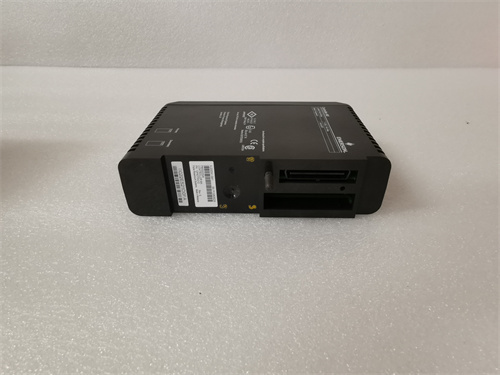

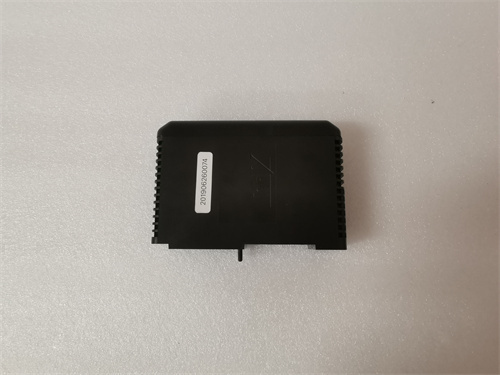

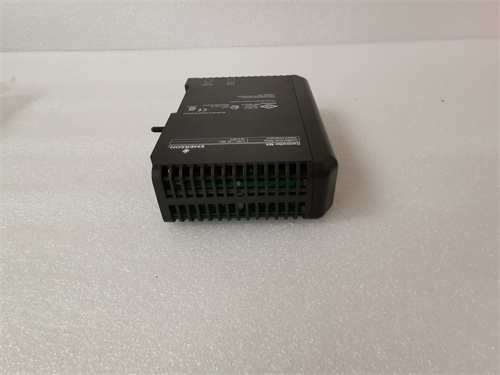

EMERSON KC3011X1-BK1

Описание

Общая характеристика продукта EMERSON KC3011X1-BK1

Технические параметры EMERSON KC3011X1-BK1

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль аналоговых выходов (AO) для систем EMERSON;
  • Совместимые системы: EMERSON DeltaV DCS, EMERSON Ovation DCS, исполнители EMERSON (регулировочные клапаны Fisher, приводы Control Techniques);
  • Количество каналов: 4 независимых аналоговых выходов;
  • Поддерживаемые типы сигналов:
    • Токовые: 4–20 мА (пассивный/активный режим, для управления клапанами и приводами);
    • Напряжностные: 0–10 В DC, ±5 В DC (для сенсоров и маломощных исполнителей);
  • Питание: DC 24 В ±10% — совместимо с модулями питания EMERSON PS2400.
• Параметры точности и стабильности:
  • Точность измерения/выдачи сигнала:
    • Для 4–20 мА: ±0,05% от полного диапазона;
    • Для 0–10 В DC: ±0,07% от полного диапазона;
  • Разрешение: 16 бит — для плавной регулировки параметров (например, шага открытия клапана);
  • Дрейф сигнала: <0,01% от диапазона в час (при постоянной температуре) — минимальное смещение сигнала со временем;
  • Время обновления: 50 мс на все каналы — быстрая передача команд для реалтайм-контроля.
• Параметры надежности и защиты:
  • Класс надежности: MTBF (Mean Time Between Failures) > 3 000 000 часов (по данным производителя, при 40 °C);
  • Защитные функции:
    • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 3+) — устойчивость к радиочастотным и импульсным помехам;
    • Защита от короткого замыкания: Ограничение тока на каждом канале до 30 мА с сигнализацией в контроллер;
    • Защита от обратного полярности: Диодный блок на выходах — предотвращение повреждения при неправильном подключении;
  • Изоляция: 2500 В RMS между каналами и землей — предотвращение кросс-интерференций.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -10 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы контроллеров EMERSON);
  • Материал корпуса: Пластик UL94 V-0 (огнезащитный) с металлической вставкой для теплоотвода;
  • Размеры: 120 мм (ширина) × 90 мм (высота) × 40 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — нормальный режим, красный — ошибка, желтый — предупреждение).

Преимущества и особенности EMERSON KC3011X1-BK1

1. Высокая точность и низкий дрейф: Точность ±0,05% для токовых сигналов и дрейф <0,01%/час делают EMERSON KC3011X1-BK1 идеальным для процессов, где требуется минимальная ошибка — например, в нефтегазовом заводе он управляет регулировочным клапаном Fisher, поддерживая давление в трубопроводе с отклонением <0,01 МПа, что предотвращает утечки и перепады.
2. Интеграция с EMERSON DCS и удобная конфигурация: EMERSON KC3011X1-BK1 автоматически синхронизируется с DeltaV DCS и Ovation DCS — через ПО EMERSON DeltaV Explorer можно настраивать тип сигнала (4–20 мА/0–10 В), границы диапазона и фильтры помех. При подключении исполнителей EMERSON (например, приводов Control Techniques) модуль автоматически распознаёт их параметры, без ручной калибровки.
3. Устойчивость к помехам и защита: Класс EMC 3+ и изоляция 2500 В RMS позволяют EMERSON KC3011X1-BK1 работать в агрессивных средах — например, в химических цехах с близостью к инвесторам или трансформаторам модуль сохраняет стабильность сигнала, предотвращая ложные команды к клапанам.
4. Компактность и экономия места: 4 канала в одном компактном модуле (120×90×40 мм) экономят место в шкафах EMERSON — он заменяет два модуля по 2 канала, снижая затраты на монтаж и эксплуатацию. Металлическая вставка для теплоотвода предотвращает перегрев при плотном монтаже.
5. Совместимость с широким спектром исполнителей: EMERSON KC3011X1-BK1 работает с исполнителями разных брендов (не только EMERSON), что удобно для предприятий с уже существующим оборудованием — при модернизации не требуется замена всех клапанов или приводов, достаточно подключить их к модулю.

Примеры применения EMERSON KC3011X1-BK1 в различных отраслях

• Нефтегазовая отрасль (завод перегонки нефти): В заводе EMERSON KC3011X1-BK1 управляет 4 регулировочными клапанами Fisher (сигнал 4–20 мА) на колоннах перегонки. Контроллер DeltaV DCS отправляет команды через модуль — при необходимости увеличить подачу нефти сигнал увеличивается до 15 мА (75% открытия клапана), а при превышении температуры — снижается до 8 мА (30% открытия). Точность ±0,05% гарантирует стабильную работу колонн, предотвращая переheating или переохлаждение.
• Химическая промышленность (реакторная установка): В заводе EMERSON KC3011X1-BK1 выдаёт сигналы 0–10 В DC для 2 дозаторов реагентов и 2 приводов смесительных агрегатов. При изменении концентрации реагента контроллер Ovation DCS корректирует сигнал модуля — например, сигнал 6 В DC соответствует 60% подачи реагента. Фильтрация помех (настроена через DeltaV Explorer) исключает искажения от смесительных агрегатов.
• Энергетика (котельная ТЭС): В ТЭС EMERSON KC3011X1-BK1 управляет 4 приводами насосов подачи воды (сигнал 4–20 мА). При увеличении нагрузки на котел контроллер увеличивает сигнал до 18 мА (80% скорости насоса), а при снижении — до 6 мА (10% скорости). Защита от короткого замыкания предотвращает повреждение модуля при неисправности в цепи привода.
• Водоподготовка (станция очистки воды): На станции EMERSON KC3011X1-BK1 управляет 4 клапанами подачи коагулянта (сигнал 4–20 мА). При росте turbidity воды контроллер DeltaV увеличивает сигнал модуля, увеличивая подачу коагулянта, а при достижении нормы — снижает. Устойчивость к температуре -10 °C позволяет работать в зимние месяцы без обогрева шкафа.

Сравнение EMERSON KC3011X1-BK1 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании EMERSON KC3011X1-BK1

Рекомендации по выбору

1. Совместимость с системами EMERSON: Выбирайте EMERSON KC3011X1-BK1 если ваша установка работает на DCS DeltaV или Ovation — это гарантирует автоматическую интеграцию, отсутствие несовместимости и поддержку всех функций (фильтрация, диагностика).
2. Требования к высокой точности регулировки: Для процессов, где точность команды критична (нефтегазовые перегонки, химические реакции), EMERSON KC3011X1-BK1 с точностью ±0,05% — оптимальный выбор, предотвращая ошибки в управлении исполнителями.
3. Устойчивость к помехам: Если модуль будет работать в цехах с сильными электромагнитными помехами (металлургия, химия), EMERSON KC3011X1-BK1 с классом EMC 3+ и изоляцией 2500 В RMS — предпочтительнее аналогов с более низкими параметрами защиты.

Меры предостережения

1. Правильная конфигурация каналов: Убедитесь, что тип сигнала (4–20 мА/0–10 В) на каждом канале EMERSON KC3011X1-BK1 соответствует типу исполнителя — неправильная настройка приведёт к неработе клапана/привода или повреждению модуля. Используйте ПО EMERSON DeltaV Explorer для конфигурации.
2. Контроль нагрузки на выходы: Не превышайте максимальный ток 30 мА для токовых каналов — при подключении мощных приводов используйте промежуточные усилители, совместимые с EMERSON KC3011X1-BK1, чтобы избежать перегрузки.
3. Охлаждение и монтаж: Обеспечьте зазор не менее 15 мм между EMERSON KC3011X1-BK1 и соседними устройствами — при температуре >55 °C активируйте принудительную вентиляцию шкафа, чтобы сохранить точность сигнала.
4. Регулярная диагностика: Раз в 6 месяцев проверяйте состояние каналов через DCS EMERSON — отслеживайте отклонения сигнала от заданного значения (должно быть <0,05%), и устраняйте неисправности (например, повреждение кабеля) вовремя.
