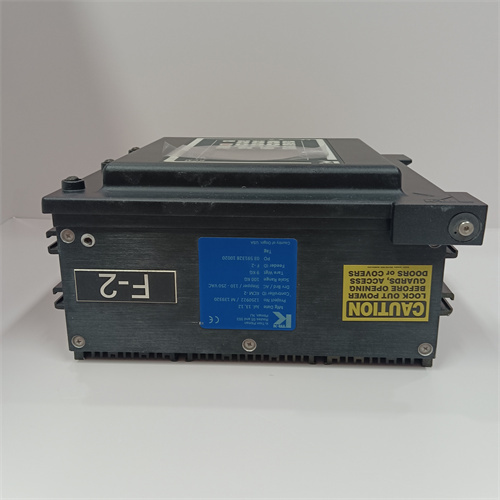

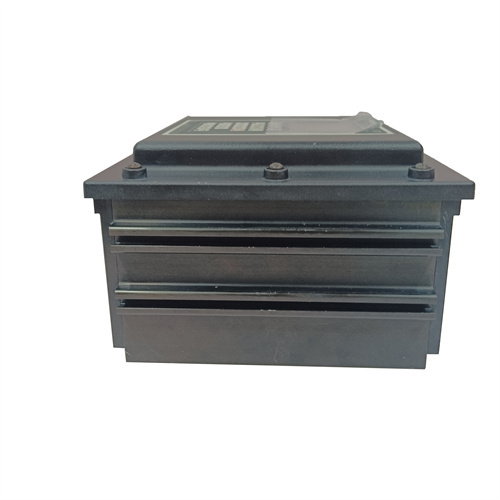

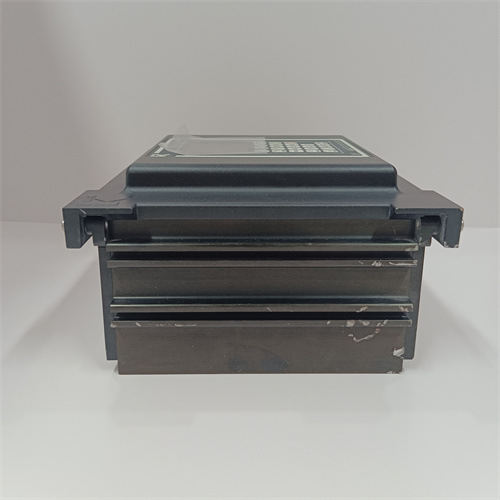

EMERSON KC3020X1-BA2

Описание

Общая характеристика продукта EMERSON KC3020X1-BA2

Технические параметры EMERSON KC3020X1-BA2

• Общие параметры модуля:
  • Тип устройства: Комплексный модуль (DI/DO/AO) для систем EMERSON;
  • Совместимые системы: EMERSON DeltaV DCS, EMERSON Ovation DCS, исполнители EMERSON (клапаны Fisher, приводы Control Techniques), датчики EMERSON (температуры Rosemount 3144P);
  • Питание: DC 24 В ±10% — совместимо с модулями питания EMERSON PS2400;
  • Класс надежности: MTBF > 3 200 000 часов (по данным производителя, при 40 °C).
• Параметры цифровых входов (DI):
  • Количество каналов: 8 независимых входов;
  • Тип сигнала: NPN/PNP — настраиваемый через ПО EMERSON DeltaV Explorer;
  • Время отклика: <1 мс (для 24 В DC);
  • Максимальный ток на вход: 7 мА;
  • Уровни сигнала: Лог. 1 (11–30 В DC), Лог. 0 (0–5 В DC).
• Параметры цифровых выходов (DO):
  • Количество каналов: 4 релейных выходов (NO/NC — настраиваемые);
  • Номинальный ток на выход: 2 А (AC 250 В / DC 30 В);
  • Время срабатывания: <8 мс (замыкание) / <40 мс (размыкание).
• Параметры аналоговых выходов (AO):
  • Количество каналов: 2 независимых выходов;
  • Поддерживаемые сигналы: 4–20 мА (токовые), 0–10 В DC (напряжностные);
  • Точность: ±0,05% от полного диапазона (для 4–20 мА);
  • Разрешение: 16 бит;
  • Дрейф сигнала: <0,01% от диапазона в час.
• Параметры защиты и ЭМС:
  • Защита EMC: Соответствие EN 61000-6-2/4 (класс 3+) — устойчивость к импульсным и радиочастотным помехам;
  • Защита от короткого замыкания: Ограничение тока на AO каналах до 30 мА, защита релей DO от перегрузки;
  • Изоляция: 2500 В RMS между каналами и землей — предотвращение кросс-интерференций;
  • Защита от обратного полярности: Диодный блок на DI/AO входах/выходах.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -10 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы EMERSON);
  • Материал корпуса: Пластик UL94 V-0 (огнезащитный) с металлической вставкой для теплоотвода;
  • Размеры: 140 мм (ширина) × 100 мм (высота) × 45 мм (глубина);
  • Тип монтажа: DIN-рейка (стандарт DIN EN 60715);
  • Индикация: Светодиоды для каждого канала (зеленый — нормальный, красный — ошибка).

Преимущества и особенности EMERSON KC3020X1-BA2

1. Гибкая комбинация DI/DO/AO в одном модуле: 8 DI, 4 DO и 2 AO позволяют EMERSON KC3020X1-BA2 заменить 3 отдельных модуля, экономя место в шкафах — например, в нефтегазовом заводе он обрабатывает сигналы от 8 датчиков уровня (DI), управляет 4 клапанами запуска (DO) и регулирует 2 привода насосов (AO 4–20 мА), синхронизируя все процессы через DeltaV DCS.
2. Высокая точность AO и быстрый отклик DI: Точность ±0,05% для аналоговых выходов гарантирует плавную регулировку параметров (например, открытие клапана Fisher с шагом 0,1%), а отклик DI <1 мс позволяет EMERSON KC3020X1-BA2 мгновенно реагировать на аномалии — при получении сигнала о перегреве (DI) модуль отключает нагревательный элемент (DO) и корректирует скорость охлаждения (AO) за <10 мс.
3. Интеграция с системами EMERSON и удобная конфигурация: EMERSON KC3020X1-BA2 автоматически распознается DeltaV/Ovation DCS — через DeltaV Explorer можно настраивать тип DI (NPN/PNP), режим DO (NO/NC) и границы AO без физической пере接线ки. Это сокращает время наладки на 40% по сравнению с универсальными модулями.
4. Защита и устойчивость к условиям: Класс EMC 3+ и изоляция 2500 В RMS делают EMERSON KC3020X1-BA2 устойчивым к помехам от промышленного оборудования — в химических цехах с близостью к инвесторам модуль сохраняет стабильность сигналов, предотвращая ложные срабатывания.
5. Долговечность релей DO и низкий дрейф AO: Релейные выходы с номинальным током 2 А обеспечивают срок службы до 1 млн циклов, а дрейф AO <0,01%/час гарантирует, что EMERSON KC3020X1-BA2 не требует частой калибровки — в круглосуточных режимах работы (например, котельные ТЭС) модуль сохраняет параметры в течение месяцев.

Примеры применения EMERSON KC3020X1-BA2 в различных отраслях

• Нефтегазовая отрасль (завод перегонки газа): В заводе EMERSON KC3020X1-BA2 обрабатывает 6 сигналов DI от датчиков давления (Rosemount 3051) и 2 сигнала DI от кнопок аварий. Модуль управляет 3 клапанами регулировки (DO) и 2 приводами компрессоров (AO 4–20 мА). При превышении давления >8 МПа (DI) модуль закрывает клапан (DO) и снижает скорость компрессора (AO до 8 мА), предотвращая разрыв трубопровода.
• Химическая промышленность (реактор с полимеризацией): В заводе EMERSON KC3020X1-BA2 считывает 8 сигналов DI от датчиков температуры (Rosemount 3144P) и управляет 4 вентиляторами охлаждения (DO). Аналоговые выходы регулируют подачу мономера (AO 4–20 мА) — при температуре >90 °C (DI) модуль увеличивает скорость вентиляторов (DO) и снижает подачу мономера (AO до 6 мА), поддерживая стабильность реакции.
• Энергетика (АТЭС с котлом биотоплива): В ТЭС EMERSON KC3020X1-BA2 обрабатывает 5 сигналов DI от датчиков уровня топлива и 3 сигнала DI от датчиков пламени. Модуль управляет 2 шторами подачи топлива (DO) и 2 приводами насосов воды (AO 4–20 мА). При падении уровня топлива <20% (DI) модуль открывает штору (DO) и увеличивает подачу воды (AO до 18 мА), поддерживая мощность котла.
• Водоподготовка (станция очистки сточных вод): На станции EMERSON KC3020X1-BA2 считывает 8 сигналов DI от датчиков turbidity воды и управляет 4 клапанами подачи реагента (DO). Аналоговые выходы регулируют скорость фильтров (AO 0–10 В DC) — при turbidity >10 NTU (DI) модуль открывает клапан реагента (DO) и увеличивает скорость фильтрации (AO до 8 В), ускоряя очистку.

Сравнение EMERSON KC3020X1-BA2 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании EMERSON KC3020X1-BA2

Рекомендации по выбору

1. Совместимость с системами EMERSON: Выбирайте EMERSON KC3020X1-BA2 если ваша установка работает на DeltaV или Ovation DCS — это гарантирует автоматическую синхронизацию, поддержку всех протоколов и отсутствие несовместимости с исполнителями EMERSON (Fisher, Rosemount).
2. Смешанные типы сигналов (DI+DO+AO): Если вам нужно одновременно обрабатывать дискретные данные (состояние оборудования) и выдавать аналоговые команды (регулировка процессов), EMERSON KC3020X1-BA2 с комбинированными каналами экономит место и затраты, заменяя несколько отдельных модулей.
3. Требования к скорости и точности: Для процессов с критическим откликом (например, аварийные остановки) или высокой точностью регулирования (химические реакции) EMERSON KC3020X1-BA2 с откликом DI <1 мс и точностью AO ±0,05% — оптимальный выбор.

Меры предостережения

1. Правильная конфигурация каналов: Настраивайте тип DI (NPN/PNP) и режим DO (NO/NC) через DeltaV Explorer — неправильная конфигурация приведет к нераспознаванию сигналов или повреждению EMERSON KC3020X1-BA2.
2. Контроль нагрузки на DO: Не превышайте ток 2 А на релейных выходах — при подключении мощных нагрузок (например, электродвигателей) используйте промежуточные контакторы, чтобы избежать перегорания релей.
3. Охлаждение и монтаж: Обеспечьте зазор 15 мм между EMERSON KC3020X1-BA2 и соседними устройствами — при температуре >55 °C активируйте вентиляцию шкафа, чтобы сохранить точность AO и предотвратить перегрев.
4. Регулярная диагностика: Раз в месяц проверяйте состояние каналов через DCS — отслеживайте отклонения AO от заданного значения (должно быть <0,05%) и работоспособность DI/DO, чтобы своевременно устранить неисправности (например, обрыв кабеля).
