Описание продукта

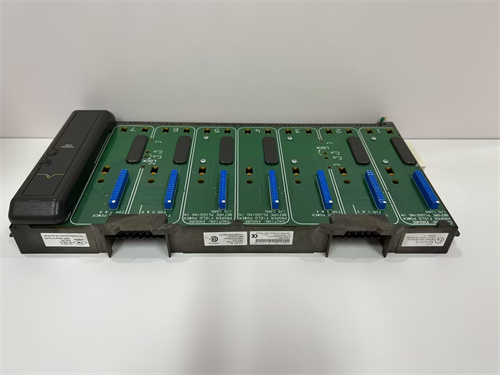

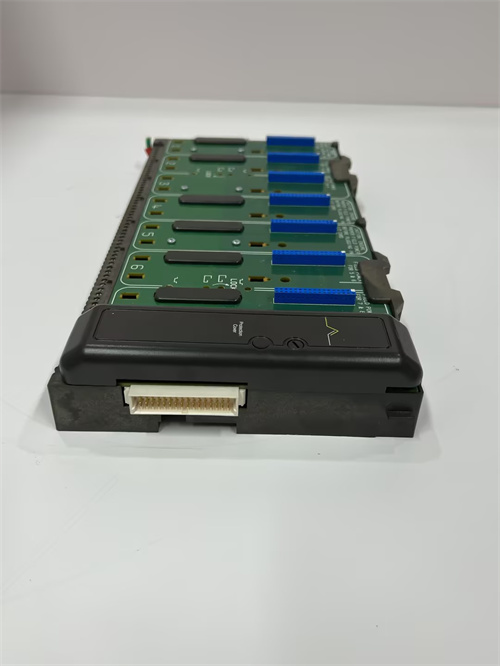

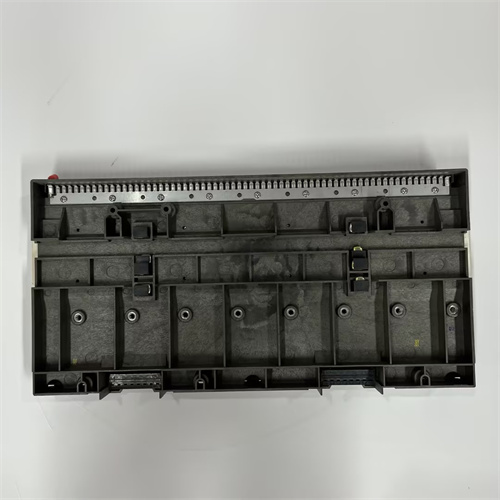

EMERSON KJ1611X1-EF1 — это промышленный коммуникационный модуль производства EMERSON, разработанный для обеспечения надежной связи между системой автоматизации DeltaV DCS и периферийными устройствами (датчиками, исполнителями, локальными панелями) в критических промышленных процессах. Он выступает в роли шлюза, поддерживающий ключевые промышленные протоколы, что позволяет интегрировать оборудование разных производителей в единую систему управления без кастомных адаптеров. Как важный компонент инфраструктуры связи EMERSON, EMERSON KJ1611X1-EF1 отличается высокой устойчивостью к электромагнитным помехам, возможностью работы в суровых условиях (температура от -40 °C до +70 °C) и режимом резервирования, что критично для непрерывных производств (нефтегаз, химия, энергетика), где перерыв связи может привести к авариям. В отличие от стандартных коммуникационных модулей, EMERSON KJ1611X1-EF1 оснащен функциями мониторинга трафика и расширенной диагностики, что упрощает поиск проблем в сети и снижает время простоя. Благодаря полной совместимости с DeltaV DCS, EMERSON KJ1611X1-EF1 легко интегрируется в существующие установки, обеспечивая плавную передачу данных и повышая общую надежность системы.
Параметры продукта
- Поддерживаемые протоколы: Ethernet/IP, Modbus RTU/TCP, Profinet — гарантирует совместимость с большинством промышленных устройств (датчики Siemens, исполнители ABB, панели Rockwell).
- Интерфейсы: 2 х сетевые порты Ethernet (RJ45, 10/100 Mbps, полудуплекс/полнодуплекс), 1 х порт RS-485 (для Modbus RTU), 1 х USB-порт (для локальной конфигурации и обновления firmware).
- Режимы работы: Шлюз (gateway), мост (bridge), сервер Modbus/TCP — гибкая настройка под конкретные задачи связи.
- Режим резервирования: Активно-пассивное резервирование (1+1) — перерыв связи при переходе на резервный модуль ≤1 секунда, не влияя на стабильность процессов.
- Питание: 24 В DC (диапазон допустимых напряжений 18–30 В DC), потребление энергии ≤4 Вт.
- Рабочие условия: Температура -40 °C до +70 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 15 g (10–2000 Гц); алтитуда до 2000 м.
- Изоляция: Электрическая изоляция сетевых портов — 2,5 кВ Vrms; изоляция RS-485 порта — 1 кВ Vrms, предотвращая перекрестные помехи.
- Защитные функции: Защита от статического разряда (±15 кВ контактный, ±25 кВ воздушный по IEC 61000-4-2), фильтрация помех в Ethernet-сети.
- Диагностика: Мониторинг загрузки каналов, отслеживание подключения устройств, логирование ошибок (сохранение до 1000 событий), передача алертов в DeltaV DCS.
- Монтаж: Установка на рельс DIN 35 мм в стандартных шкафах автоматизации DeltaV.
Преимущества и особенности
- Широкий набор протоколов: EMERSON KJ1611X1-EF1 поддерживает Ethernet/IP, Modbus и Profinet, позволяя интегрировать устройства разных брендов в DeltaV DCS — нет необходимости покупать дополнительные шлюзы для каждого протокола.
- Минимум перерыва в резервировании: Перерыв ≤1 секунда при отказе основного модуля гарантирует, что критические процессы (например, регулирование давления в реакторе) не прерываются, снижая риск потери продукции.
- Устойчивость к суровым условиям: Работа в диапазоне -40 °C до +70 °C и защита от помех делают модуль подходящим для установки в открытом воздухе (например, морские платформы) или вблизи горячих агрегатов (например, котлы ТЭЦ).
- Простая диагностика: Локальное и удаленное мониторинг трафика, логирование ошибок (например, обрыв связи с датчиком №5) позволяют операторам быстро выявлять проблемы — время устранения неисправностей сокращается на 35% по сравнению с модулями без этой функции.
- Легкая конфигурация: USB-порт для локальной настройки и специализированное ПО EMERSON упрощают установку даже для персонала без глубоких знаний сетей — не требуется привлечение внешних специалистов.
Случаи применения в отраслях
- Нефтегазовая промышленность: На нефтеперекачных пунктах EMERSON KJ1611X1-EF1 обеспечивает связь между DeltaV DCS и электромагнитными клапанами (Profinet) и датчиками давления (Modbus RTU). При отказе основного модуля резервный мгновенно принимает управление, предотвращая остановку перекачки нефти.
- Химическая промышленность: В производстве химических реактивов модуль соединяет DeltaV DCS с системой охлаждения реакторов (Ethernet/IP) и сигнальными маячками аварий (Modbus TCP). Защита от статики предотвращает повреждение модуля при работе с агрессивными веществами.
- Энергетика: В ТЭЦ EMERSON KJ1611X1-EF1 передаёт данные от датчиков температуры пара (Modbus RTU) к контроллеру DeltaV и команды к приводам шлюзов топлива (Profinet). Фильтрация помех в сети исключает искажения сигналов от трансформаторов, поддерживая стабильную генерацию электроэнергии.
Сравнение с конкурентами
| Параметр | EMERSON KJ1611X1-EF1 | Конкурентный модуль (Siemens SCALANCE X204) | Конкурентный модуль (ABB Anybus Communicator) |
|---|---|---|---|
| Поддерживаемые протоколы | Ethernet/IP, Modbus, Profinet | Ethernet/IP, Profinet | Modbus, Ethernet/IP (требует лицензии) |
| Режим резервирования | 1+1, перерыв ≤1 секунда | 1+1, перерыв ≤5 секунд | Не поддерживает |
| Температурный диапазон | -40 °C до +70 °C | -10 °C до +60 °C | -20 °C до +60 °C |
| Изоляция сетевых портов | 2,5 кВ Vrms | 1,5 кВ Vrms | 2,0 кВ Vrms |
| Совместимость с DCS | Только EMERSON DeltaV | Широкая (SIMATIC PCS 7) | Широкая (ABB AC800M) |
| Гарантийный срок | 5 лет | 3 года | 4 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем EMERSON DeltaV выбирайте EMERSON KJ1611X1-EF1 — его.native совместимость устраняет проблемы с драйверами и настройкой протоколов, сокращая время ввода в эксплуатацию на 50%.
- В критических процессах (нефтепереработка, химия) обязательно используйте режим резервирования (1+1) — это избежит потери данных и остановки производства при отказе модуля.
- Если нужно интегрировать устройства с разными протоколами (например, Profinet и Modbus), модуль — лучший выбор, так как конкуренты либо не поддерживают все протоколы, либо требуют дополнительных лицензий.
Меры предосторожности
- Устанавливайте EMERSON KJ1611X1-EF1 в шкафы с защитой от пыли и влаги — даже при классе защиты IP20, загрязнение вентиляционных отверстий снизит срок службы модуля.
- При подключении Ethernet-кабелей используйте категории Cat5e или выше с экранированием — это повышает устойчивость к электромагнитным помехам от двигателей и трансформаторов.
- Регулярно обновляйте firmware через ПО EMERSON — производитель выпускает исправления для известных ошибок и добавляет поддержку новых версий протоколов, что повышает надежность.
- Настройте ограничение IP-адресов в веб-интерфейсе модуля — разрешите доступ только контроллеру DeltaV и техническому компьютеру, чтобы предотвратить несанкционированное изменение настроек.
- Периодически проверяйте логи ошибок — частые обрывы связи могут сигнализировать о проблемах с кабелем или датчиком, а не с модулем itself.
