Описание
Описание продукта

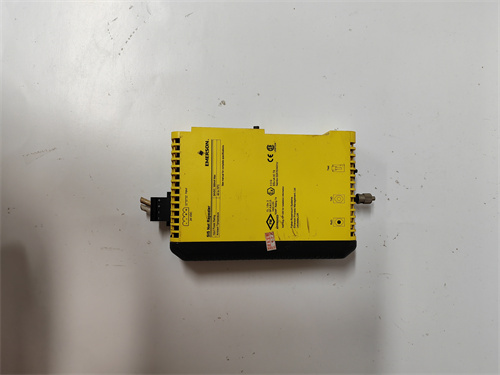

EMERSON KJ1700X1-BA1 — это модуль питания промышленного класса, разработанный компанией Emerson для систем автоматизации DeltaV, предназначенный для стабильного энергоснабжения центральных контроллеров CPU (например, EMERSON KJ2002X1-BA1) и сопутствующих модулей (аналоговых/цифровых входов/выходов). Данный модуль EMERSON KJ1700X1-BA1 обеспечивает регулированное выходное напряжение с низкими уровнями помех, что критично для стабильной работы чувствительных электронных компонентов автоматизации. Благодаря технологии синхронного преобразования энергии, EMERSON KJ1700X1-BA1 демонстрирует высокую эффективность (до 93%) и низкие тепловые потери, что актуально для плотно компонованных шкафов контроллеров DeltaV. Особенно ценным преимуществом EMERSON KJ1700X1-BA1 является поддержка избыточной конфигурации (1+1 redundancy) — возможность подключения второго идентичного модуля для автоматического переключения при отказе основного, что исключает риск отключения всей системы из-за сбоя питания. Детальную информацию о схемах подключения, требованиях к монтажу и процедурах проверки можно найти по ссылке на EMERSON KJ1700X1-BA1: [вставьте предоставленную ссылку]. Также EMERSON KJ1700X1-BA1 оснащен защитными функциями от перегрузки, короткого замыкания и перегрева, а также индикаторами состояния работы, что упрощает диагностику и повышает надежность эксплуатации.
Технические параметры
- Тип устройства: модуль питания промышленного класса для системы автоматизации Emerson DeltaV
- Модельный код расшифровка: KJ (серия модулей DeltaV) — 1700 (идентификатор функционала: модули питания) — X1-BA1 (версия с избыточностью и расширенными защитными функциями)
- Входные параметры:
- Напряжение: 100–240 В АК (широкий диапазон), частота 47–63 Гц
- Максимальный входной ток: 3,5 А (при 100 В АК) — 1,8 А (при 240 В АК)
- Выходные параметры:
- Напряжение: 5 В DC (для логики контроллеров) и 24 В DC (для модулей I/O), стабильность ±0,3%
- Максимальный выходной ток: 15 А (суммарный для обоих выходов), включая 5 А на 5 В DC и 10 А на 24 В DC
- Рipple и пульсации: ≤20 мВ (пик-пик) для 5 В DC, ≤50 мВ (пик-пик) для 24 В DC
- Эффективность: до 93% (при полной нагрузке 15 А)
- Избыточность: поддержка 1+1 redundancy (автоматическое переключение <10 мс при отказе основного модуля)
- Защитные функции: защита от перегрузки (110–150% от номинала), короткого замыкания (автоматическое восстановление), перегрева (отключение при температуре >85 °C), защита от обратной полярности
- Температурный диапазон: рабочий — -10 °C до +65 °C, хранилище — -40 °C до +85 °C
- Материал корпуса: алюминиевый сплав (термопроводный, устойчивый к механическим повреждениям)
- Разъемы: вход — зажимные клеммы (для кабеля сечением 1,5–4 мм²), выход — зажимные клеммы (для кабеля сечением 2,5–6 мм²), сигнальные — разъем для связи с контроллером DeltaV (статус избыточности)
- Уровень защиты: IP20 (по стандарту IEC 60529) — для установки в шкафы контроллеров DeltaV
- Совместимость: контроллеры Emerson KJ2002X1-BA1, модули KJ3001X1-BJ1 (аналоговые входы), KJ3002X1-BB1 (цифровые выходы)
- Сертификации: UL 508, IEC 61010-1, CE (соответствие требованиям безопасности и ЭМС)
- Гарантийный срок: 36 месяцев
Преимущества и особенности
- Двухвыходное регулированное напряжение: EMERSON KJ1700X1-BA1 одновременно обеспечивает 5 В DC (для логики контроллеров) и 24 В DC (для модулей I/O), что устраняет необходимость в нескольких отдельных модулях питания и упрощает монтаж.
- Избыточная конфигурация: Поддержка 1+1 redundancy с переключением <10 мс гарантирует непрерывное питание системы даже при отказе одного модуля — критично для критических производственных процессов (например, нефтеперекачивание, химические реакции).
- Высокая эффективность и низкие тепловые потери: Эффективность до 93% минимизирует энергопотребление, а низкие тепловые потери не требуют дополнительного охлаждения шкафов, что сохраняет пространство и снижает эксплуатационные расходы.
- Надежные защитные механизмы: Защита от перегрузки, короткого замыкания и перегрева предотвращает повреждение подключенного оборудования и увеличивает срок службы модуля.
- Интеграция с системой DeltaV: EMERSON KJ1700X1-BA1 передает данные о своем состоянии (напряжение, ток, статус избыточности) в контроллер DeltaV, что позволяет удаленно отслеживать параметры питания и своевременно реагировать на аномалии.
Прикладные случаи по отраслям
- Нефтегазовая отрасль: EMERSON KJ1700X1-BA1 используется на наземных и морских площадках для питания контроллеров DeltaV, отвечающих за управление запорными клапанами трубопроводов и датчиками давления. Избыточная конфигурация гарантирует работу системы даже при экстремальных погодных условиях.
- Энергетика: В теплоэлектростанциях модуль питания обеспечивает энергию для контроллеров DeltaV, регулирующих режим работы котлов и турбин. Высокая стабильность выходного напряжения предотвращает сбои в обработке данных от сенсоров температуры и давления.
- Химическая промышленность: В химических заводах EMERSON KJ1700X1-BA1 питает контроллеры и модули I/O, участвующие в управлении реакторами и линиями транспортировки реагентов. Защитные функции предотвращают выход из строя оборудования при перегрузках сети.
- Промышленное производство: В автомобильных цехах модуль обеспечивает питание систем автоматизации DeltaV, контролирующих роботов-ассемблеров и конвейеры. Двухвыходное напряжение упрощает интеграцию с разными типами компонентов автоматизации.
Сравнение с конкурентами
По сравнению с аналоговыми модулями питания (например, Siemens SITOP PSU8200, Allen-Bradley 1756-PA75R) EMERSON KJ1700X1-BA1 имеет три ключевые преимущества:
- Глубокая интеграция с системой DeltaV: Модуль разработан специально для DeltaV, что позволяет передавать данные о состоянии питания в контроллер и использовать функции удаленной диагностики — у сторонних модулей такая интеграция ограничена или отсутствует.
- Быстрое переключение в избыточной конфигурации: Переключение <10 мс против 50–100 мс у конкурентов — критично для процессов, где остановка питания даже на 100 мс приводит к нарушению технологического режима.
- Двухвыходное напряжение в одном устройстве: Поддержка 5 В DC и 24 В DC одновременно — у конкурентов часто требуются два отдельных модуля для питания логики и модулей I/O, что увеличивает стоимость и занимаемое пространство.
Советы по выбору и предостережения
Советы по выбору
- Оцените суммарную нагрузку системы: Выбирайте EMERSON KJ1700X1-BA1 если суммарный ток потребителей (контроллер + модули I/O) не превышает 15 А. Для нагрузок >15 А используйте параллельное подключение нескольких модулей или выбирайте модель с более высоким номинальным током (например, EMERSON KJ1701X1-BA1).
- Проверьте нужду в избыточности: Для критических производственных линий обязательно используйте EMERSON KJ1700X1-BA1 в избыточной конфигурации (2 модуля) — это предотвратит аварийные остановки при отказе питания.
- Учтите условия монтажа: Модуль подходит для шкафов контроллеров DeltaV с IP20 — для установки в открытые зоны используйте дополнительные защитные корпуса (по согласованию с производителем).
Предостережения
- Монтаж и подключение только квалифицированным персоналом: Неправильное подключение входного/выходного напряжения или нарушение схемы избыточности может повредить EMERSON KJ1700X1-BA1 или подключенное оборудование. Строго следуйте схемам из технической документации.
- Не превышайте номинальный выходной ток: Перегрузка >15 А приведет к автоматическому отключению модуля. Используйте распределительные шины с предохранителями для каждого потребителя.
- Контроль температуры окружающей среды: Не эксплуатируйте EMERSON KJ1700X1-BA1 за пределами диапазона -10 °C до +65 °C — превышение температуры снижает эффективность и срок службы компонентов.
- Регулярная проверка параметров: Раз в 3 месяца измеряйте выходное напряжение и ток, а также проверяйте статус индикаторов — отклонение параметров от номинала свидетельствует о необходимости обслуживания. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
