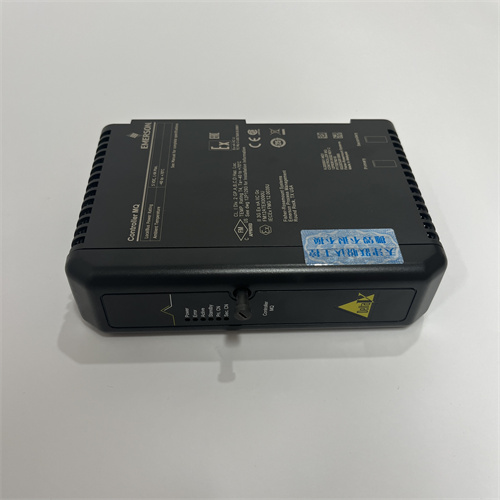

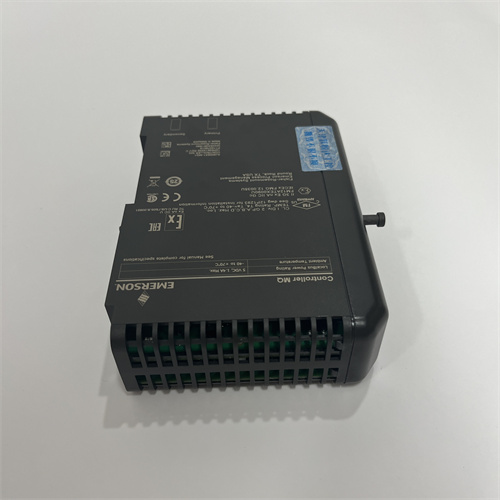

EMERSON KJ1710X1-BA1

Описание

Общая характеристика продукта EMERSON KJ1710X1-BA1

Технические параметры EMERSON KJ1710X1-BA1

• Общие параметры модуля:
  • Тип устройства: Комплексный модуль (AI/DI/DO) для систем EMERSON Ovation DCS;
  • Совместимые системы: EMERSON Ovation DCS (контроллеры Ovation 1C31234G01), датчики EMERSON Rosemount (3051, 3144P), исполнители Fisher (клапаны, приводы), реле CR4000;
  • Питание: DC 24 В ±10% — совместимо с модулями питания EMERSON PS2400;
  • Класс надежности: MTBF > 3 500 000 часов (по данным производителя, при 40 °C).
• Параметры аналоговых входов (AI):
  • Количество каналов: 4 независимых входа;
  • Поддерживаемые сигналы: 4–20 мА (токовые), 0–10 В DC (напряжностные);
  • Точность: ±0,05% от полного диапазона (для 4–20 мА);
  • Разрешение: 16 бит;
  • Время обновления: 200 мс на все каналы.
• Параметры цифровых входов (DI):
  • Количество каналов: 8 независимых входов;
  • Тип сигнала: NPN/PNP (настраиваемый);
  • Время отклика: <1 мс (для 24 В DC);
  • Максимальный ток на вход: 7 мА;
  • Уровни сигнала: Лог. 1 (11–30 В DC), Лог. 0 (0–5 В DC).
• Параметры цифровых выходов (DO):
  • Количество каналов: 4 релейных выхода (NO/NC — настраиваемые);
  • Номинальный ток на выход: 2 А (AC 250 В / DC 30 В);
  • Время срабатывания: <5 мс (замыкание) / <10 мс (размыкание).
• Параметры защиты и ЭМС:
  • Защита EMC: Соответствие EN 61000-6-2/4 (класс 4) — устойчивость к сильным помехам;
  • Защита от короткого замыкания: Ограничение тока на AI/DI каналах до 30 мА;
  • Изоляция: 2500 В RMS между каналами и землей;
  • Защита от обратного полярности: Диодный блок на входах/выходах.
• Конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы EMERSON);
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием;
  • Размеры: 140 мм (ширина) × 150 мм (высота) × 55 мм (глубина);
  • Тип монтажа: Крепление на шину контроллера Ovation;
  • Индикация: Светодиоды для каждого канала (зеленый — нормальный, красный — ошибка).

Преимущества и особенности EMERSON KJ1710X1-BA1

1. Гибкая комбинация AI/DI/DO в одном модуле: 4 AI, 8 DI и 4 DO позволяют EMERSON KJ1710X1-BA1 заменить 3 отдельных модуля, экономя место в шкафах — например, в нефтегазовом заводе он обрабатывает сигналы от 4 датчиков давления (AI), 6 кнопок аварий (DI) и управляет 4 клапанами регулировки (DO), синхронизируя все процессы через Ovation DCS.
2. Высокая точность AI и быстрый отклик DI: Точность ±0,05% для аналоговых входов гарантирует плавную регулировку параметров (например, открытие клапана Fisher с шагом 0,1%), а отклик DI <1 мс позволяет EMERSON KJ1710X1-BA1 мгновенно реагировать на аномалии — при получении сигнала о перегреве (DI) модуль отключает нагрев (DO) и корректирует скорость охлаждения (AI) за <10 мс.
3. Интеграция с Ovation DCS и удобная конфигурация: EMERSON KJ1710X1-BA1 автоматически распознается контроллером Ovation — через ПО EMERSON Ovation Studio можно настраивать тип DI (NPN/PNP), режим DO (NO/NC) и границы AI без физической пере接线ки. Это сокращает время наладки на 40% по сравнению с универсальными модулями.
4. Устойчивость к суровым условиям: Алюминиевый корпус и класс EMC 4 делают EMERSON KJ1710X1-BA1 устойчивым к агрессивным средам — в химических цехах с близостью к инвесторам или трансформаторам модуль сохраняет стабильность сигналов, предотвращая ложные срабатывания.
5. Долговечность релей DO и низкий дрейф AI: Релейные выходы с номинальным током 2 А обеспечивают срок службы до 1 млн циклов, а дрейф AI <0,01%/час гарантирует, что EMERSON KJ1710X1-BA1 не требует частой калибровки — в круглосуточных режимах (например, котельные ТЭС) модуль сохраняет параметры в течение месяцев.

Примеры применения EMERSON KJ1710X1-BA1 в различных отраслях

• Нефтегазовая отрасль (завод перегонки газа): В заводе EMERSON KJ1710X1-BA1 обрабатывает 4 сигнала AI от датчиков давления Rosemount 3051 (4–20 мА), 6 сигналов DI от кнопок аварий и управляет 4 клапанами запуска (DO). При превышении давления >8 МПа (AI) модуль закрывает клапан (DO) и сигнализирует оператору через DI-сигнал, предотвращая разрыв трубопровода.
• Химическая промышленность (реактор с полимеризацией): В заводе EMERSON KJ1710X1-BA1 считывает 4 сигнала AI от датчиков температуры Rosemount 3144P (4–20 мА) и 8 сигналов DI от датчиков уровня. Модуль управляет 4 вентиляторами охлаждения (DO) — при температуре >90 °C (AI) модуль увеличивает скорость вентиляторов (DO) и снижает подачу мономера, поддерживая стабильность реакции.
• Энергетика (АТЭС с котлом биотоплива): В ТЭС EMERSON KJ1710X1-BA1 обрабатывает 4 сигнала AI от датчиков уровня топлива (4–20 мА), 8 сигналов DI от датчиков пламени и управляет 4 шторами подачи топлива (DO). При падении уровня топлива <20% (AI) модуль открывает штору (DO) и запускает резервный насос, поддерживая мощность котла.
• Водоподготовка (станция очистки воды): На станции EMERSON KJ1710X1-BA1 считывает 4 сигнала AI от датчиков turbidity воды (4–20 мА), 8 сигналов DI от датчиков присутствия контейнеров и управляет 4 клапанами подачи реагента (DO). При turbidity >10 NTU (AI) модуль открывает клапан реагента (DO) и активирует фильтрацию, ускоряя очистку.

Сравнение EMERSON KJ1710X1-BA1 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании EMERSON KJ1710X1-BA1

Рекомендации по выбору

1. Совместимость с EMERSON Ovation DCS: Выбирайте EMERSON KJ1710X1-BA1 если ваша установка работает на Ovation DCS — это гарантирует автоматическую синхронизацию, поддержку всех протоколов и отсутствие несовместимости с исполнителями EMERSON.
2. Смешанные типы сигналов (AI+DI+DO): Если вам нужно одновременно обрабатывать аналоговые параметры (давление, температура) и дискретные сигналы (состояние оборудования), EMERSON KJ1710X1-BA1 с комбинированными каналами экономит место и затраты, заменяя несколько отдельных модулей.
3. Требования к скорости и точности: Для процессов с критическим откликом (аварийные остановки) или высокой точностью регулирования (химические реакции) EMERSON KJ1710X1-BA1 с откликом DI <1 мс и точностью AI ±0,05% — оптимальный выбор.

Меры предостережения

1. Правильная конфигурация каналов: Настраивайте тип DI (NPN/PNP) и режим DO (NO/NC) через Ovation Studio — неправильная конфигурация приведет к нераспознаванию сигналов или повреждению EMERSON KJ1710X1-BA1.
2. Контроль нагрузки на DO: Не превышайте ток 2 А на релейных выходах — при подключении мощных нагрузок (электродвигатели) используйте промежуточные контакторы, чтобы избежать перегорания релей.
3. Охлаждение и монтаж: Обеспечьте зазор 15 мм между EMERSON KJ1710X1-BA1 и соседними устройствами — при температуре >55 °C активируйте вентиляцию шкафа, чтобы сохранить точность AI.
4. Регулярная диагностика: Раз в месяц проверяйте состояние каналов через DCS — отслеживайте отклонения AI от заданного значения (должно быть <0,05%) и работоспособность DI/DO, чтобы своевременно устранить неисправности.
