Описание продукта

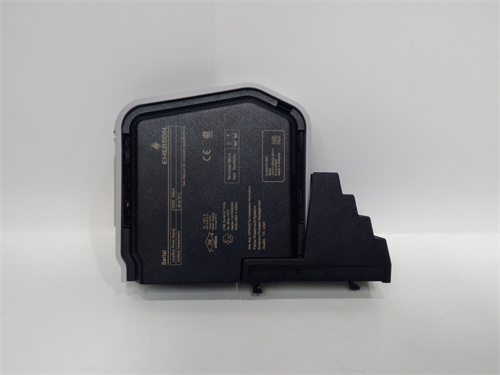

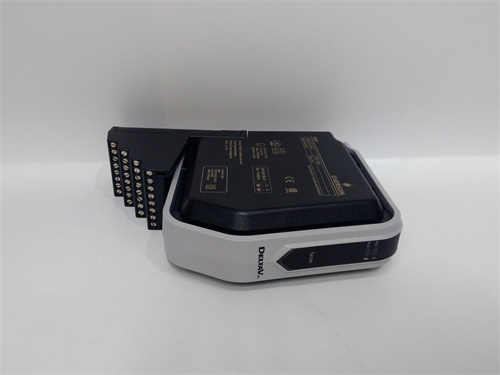

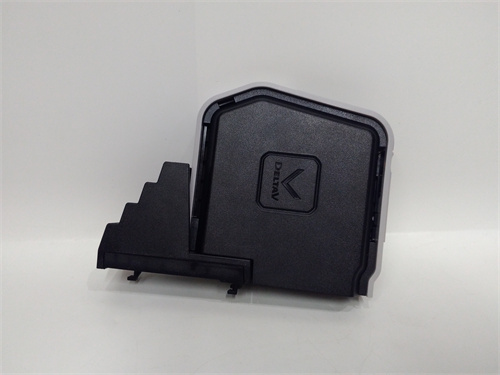

EMERSON KJ1740X1-BA1 — это промышленный контроллер безопасности производства EMERSON, разработанный для интеграции в систему автоматизации DeltaV DCS и обеспечения защиты критических технологических процессов в соответствии с международными стандартами безопасности (IEC 61508, SIL 2). Он специализируется на мониторинге опасных ситуаций (например, превышение температуры, давления или уровня жидкости) и автоматическом запуске аварийных процедур (остановка оборудования, закрытие клапанов, подача сигналов тревоги), что критично для предотвращения аварий, повреждения техники и рисков для персонала. Как ключевой компонент системы безопасности EMERSON, EMERSON KJ1740X1-BA1 отличается высокой отказоустойчивостью, двойной изоляцией и возможностью работы в суровых условиях (температура от -40 °C до +70 °C), что делает его подходящим для нефтегазовой, химической, энергетической и других отраслей с высокими требованиями к безопасности. В отличие от стандартных контроллеров, EMERSON KJ1740X1-BA1 оснащен функциями самодиагностики и логирования всех событий, что обеспечивает подтверждение соответствия стандартам и упрощает расследование инцидентов. Благодаря полной совместимости с DeltaV DCS, EMERSON KJ1740X1-BA1 легко интегрируется в существующие системы, обеспечивая плавное взаимодействие между обычным контролем процессов и системой безопасности.
Параметры продукта
- Класс безопасности: СОП (система охраны процесса) с сертификацией SIL 2 по стандарту IEC 61508, поддерживающая требования к надежности для среднеопасных процессов.
- Входы/выходы: 16 дискретных входов безопасности (24 В DC, для подключения датчиков тревоги) и 8 дискретных выходов безопасности (релейные, 2 А на канал, для управления аварийным оборудованием).
- Алгоритмы безопасности: Мониторинг пороговых значений, логические функции «И», «ИЛИ», «И-НЕ» для составных условий опасности, задержка запуска аварийных процедур (0–10 с) для исключения ложных срабатываний.
- Время отклика: ≤100 мс (от обнаружения опасной ситуации до запуска аварийной процедуры) — гарантирует мгновенную реакцию на угрозы.
- Изоляция: Двойная электрическая изоляция входов/выходов от шкафа — 2,5 кВ Vrms; каналов между собой — 1 кВ Vrms, предотвращающая перекрестные помехи и повреждение модуля.
- Питание: 24 В DC (диапазон допустимых напряжений 18–30 В DC), с поддержкой двух независимых источников питания для повышения надежности; потребление энергии ≤6 Вт.
- Рабочие условия: Температура -40 °C до +70 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 15 g (10–2000 Гц).
- Функции диагностики: Самодиагностика компонентов (процессор, память, входы/выходы) с периодичностью 1 с; автоматическое оповещение о неисправностях в DeltaV DCS.
- Логирование: Запись всех событий (обнаружение опасности, запуск аварийной процедуры, восстановление системы) с меткой времени (точность ±1 с); память для 10 000 событий, неvolatile (не теряет данные при отключении питания).
- Коммуникация: Поддержка протокола Modbus TCP для связи с DeltaV DCS и панелями оператора; передача данных о состоянии системы безопасности в реальном времени.
- Монтаж: Установка на рельс DIN 35 мм или в слот задней платы DeltaV DCS в шкафах с защитой от пыли и влаги.
Преимущества и особенности
- Сертификация SIL 2: EMERSON KJ1740X1-BA1 соответствует международным стандартам безопасности, что подтверждает его надежность для защиты среднеопасных процессов и избежает штрафов за несоответствие требованиям.
- Двойная надежность питания: Поддержка двух независимых источников питания гарантирует, что контроллер продолжает работать даже при отказе одного источника, критично для непрерывной защиты процессов.
- Мгновенное время отклика: ≤100 мс позволяет быстро реагировать на опасные ситуации (например, превышение давления в реакторе), предотвращая развитие аварии и повреждение оборудования.
- Расширенное логирование: Запись всех событий с меткой времени обеспечивает возможность подтверждения соответствия стандартам и детального расследования инцидентов, что важно для аудитов и улучшения системы безопасности.
- Устойчивость к суровым условиям: Работа в диапазоне температур -40 °C до +70 °C и защита от электромагнитных помех (EMC Class 3) делают модуль подходящим для установки в открытом воздухе или вблизи горячих агрегатов (например, котлы ТЭЦ, нефтеперекачные пункты).
Случаи применения в отраслях
- Нефтегазовая промышленность: На нефтеперерабатывающих заводах EMERSON KJ1740X1-BA1 мониторит температуру и давление в реакторах перегонки через дискретные входы (подключенные к датчикам тревоги). При превышении пороговых значений контроллер автоматически закрывает клапаны подачи топлива (через выходы безопасности) и отправляет сигнал тревоги в DeltaV DCS, предотвращая перегрев и возможный взрыв.
- Химическая промышленность: В производстве ядовитых химикатов модуль контролирует уровень жидкости в хранилищах через датчики уровня. При обнаружении утечки (снижение уровня ниже критического) EMERSON KJ1740X1-BA1 запускает систему пожаротушения и останавливает насосы подачи химикатов, предотвращая загрязнение и риски для персонала.
- Энергетика: В ТЭЦ EMERSON KJ1740X1-BA1 защищает котлы от перегрева через датчики температуры пара. При превышении температуры контроллер останавливает подачу углей и открывает клапаны выпуска пара, предотвращая повреждение котла и остановку электростанции.
Сравнение с конкурентами
| Параметр | EMERSON KJ1740X1-BA1 | Конкурентный контроллер (Siemens S7-1500F) | Конкурентный контроллер (ABB AC500-S) |
|---|---|---|---|
| Класс SIL | SIL 2 | SIL 3 | SIL 2 |
| Количество входов/выходов | 16/8 | 32/16 | 16/8 |
| Время отклика | ≤100 мс | ≤50 мс | ≤100 мс |
| Логирование событий | 10 000 событий | 50 000 событий | 8 000 событий |
| Совместимость с DCS | Только EMERSON DeltaV | Широкая (SIMATIC PCS 7) | Только ABB AC800M |
| Гарантийный срок | 5 лет | 3 года | 4 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем EMERSON DeltaV DCS приоритетно выбирайте EMERSON KJ1740X1-BA1 — его полная совместимость гарантирует стабильную связь между системой безопасности и обычным контролем процессов, избежая конфликтов данных.
- Для процессов с требованиями SIL 2 (среднеопасные) модуль становится оптимальным выбором — он соответствует стандартам и имеет более привлекательную стоимость по сравнению с контроллерами SIL 3.
- При проектировании системы безопасности учитывайте количество датчиков тревоги и аварийного оборудования — 16 входов и 8 выходов достаточны для большинства средних производственных линий; для крупных объектов используйте несколько модулей в сети.
Меры предосторожности
- Устанавливайте EMERSON KJ1740X1-BA1 в отдельном шкафу от обычных модулей DeltaV — это предотвращает влияние электромагнитных помех и упрощает доступ для обслуживания системы безопасности.
- Используйте два независимых источника питания (например, основное и резервное электроснабжение) — это гарантирует работу контроллера даже при отказе одного источника.
- Регулярно проверяйте функцию самодиагностики через ПО DeltaV — проверяйте состояние входов/выходов, память и процессор; устраняйте неисправности немедленно, так как контроллер не может обеспечить полную защиту при дефекте.
- Архивируйте логи событий ежемесячно — это необходимо для аудитов и расследования инцидентов; храните архивы не менее 3 лет в соответствии с требованиями стандартов.
- При обновлении firmware используйте только официальные файлы от EMERSON — неофициальные обновления могут привести к потере сертификации SIL 2 и нарушению работы системы безопасности.
