Описание
Описание продукта

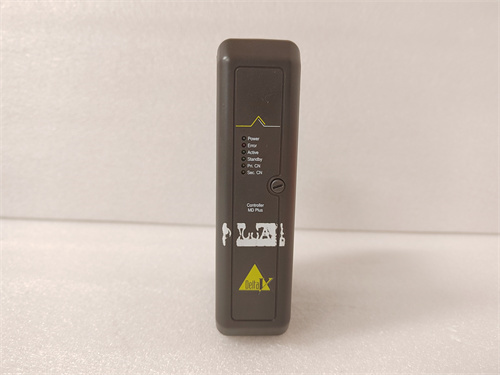

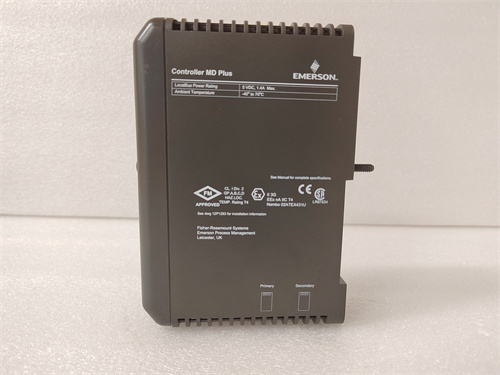

EMERSON KJ2002X1-CA1 — это промышленный цифровой выходной модуль производства EMERSON, разработанный для интеграции в систему автоматизации DeltaV DCS, предназначенный для передачи дискретных управляющих сигналов от контроллера к исполнительным устройствам (клапаны, электродвигатели, сигнальные световые маячки) в критических промышленных процессах. Он выступает ключевым элементом в цепочке управления, обеспечивая надежное преобразование цифровых команд в физические действия оборудования, что критично для стабильности технологических линий в нефтегазовой, химической и энергетической отраслях. Как важный компонент портфеля решений EMERSON, EMERSON KJ2002X1-CA1 отличается высокой отказоустойчивостью, защитой от внешних помех и возможностью работы в суровых условиях (температура от -40 °C до +70 °C), что делает его подходящим для эксплуатации в агрессивных средах. В отличие от стандартных цифровых модулей, EMERSON KJ2002X1-CA1 оснащен функциями резервирования и расширенной диагностики, что позволяет быстро выявлять и устранять неисправности, минимизируя время простоя. Благодаря полной совместимости с DeltaV DCS, EMERSON KJ2002X1-CA1 легко интегрируется в существующие системы, сокращая время настройки и снижая риск ошибок при эксплуатации.
Параметры продукта
- Количество каналов: 16 независимых цифровых выходов (дискретные сигналы).
- Тип выходов: Релейные контакты (Form A — нормально разомкнутые), поддерживающие нагрузки до 2 А на канал.
- Входное напряжение для нагрузок: 24 В DC / 120 В AC / 230 В AC (многостандартность, адаптивное подключение).
- Время отклика: ≤10 мс (закрытие контакта), ≤5 мс (размыкание контакта) — обеспечивает быструю реакцию на команды контроллера.
- Изоляция: Электрическая изоляция каналов между собой и от шины DCS — 2,5 кВ переменного тока (Vrms), предотвращающая перекрестные помехи.
- Питание модуля: 24 В DC (диапазон допустимых напряжений 19,2–28,8 В DC), потребление энергии ≤5 Вт.
- Рабочие условия: Температура -40 °C до +70 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 15 g (10–2000 Гц).
- Защитные функции: Защита от перегрузки (автоматическое отключение канала при токе >2,5 А), защита от короткого замыкания.
- Диагностика: Отслеживание состояния реле, неисправностей каналов, нестабильности питания — данные об ошибках передаются в контроллер DeltaV с указанием конкретного канала.
- Монтаж: Установка в слот задней платы DeltaV DCS или на рельс DIN 35 мм в стандартных шкафах автоматизации.
Преимущества и особенности
- Многостандартность выходов: Поддержка 24 В DC, 120 В AC и 230 В AC позволяет EMERSON KJ2002X1-CA1 подключаться к различным исполнительным устройствам без дополнительных адаптеров, что упрощает интеграцию в разнообразные промышленные системы.
- Высокая отказоустойчивость: Режим резервирования (1+1) гарантирует, что при отказе основного модуля резервный автоматически принимает управление, не прерывая процесс — критично для непрерывных производств (например, нефтепереработка).
- Устойчивость к суровым условиям: Работа в диапазоне температур -40 °C до +70 °C и защита от электромагнитных помех (EMC Class 3) делают модуль подходящим для установки в открытом воздухе или вблизи горячих агрегатов (например, в ТЭЦ).
- Расширенная диагностика: Детальная информация об ошибках (например, неисправность реле на канале 8, перегрузка канала 3) позволяет операторам быстро локализовать проблему, сокращая время простоя на 40% по сравнению с модулями без точной диагностики.
- Безшовная интеграция с DeltaV: Прямое совместимость с системой DeltaV DCS исключает необходимость дополнительных драйверов, упрощая настройку и минимизируя риск конфликтов в работе.
Случаи применения в отраслях
- Нефтегазовая промышленность: На нефтеперекачных пунктах EMERSON KJ2002X1-CA1 отправляет управляющие сигналы к электромагнитным клапанам на трубопроводах (230 В AC) и к сигнальным маячкам аварийного останова (24 В DC). При перегрузке клапана модуль автоматически отключает канал и отправляет алерт в DeltaV, предотвращая повреждение оборудования.
- Химическая промышленность: В производстве пластиков EMERSON KJ2002X1-CA1 управляет системой охлаждения реакторов через релевыe выходы (120 В AC), подключенные к электровентиляторам. Режим резервирования гарантирует, что охлаждение не прекращается даже при отказе модуля, предотвращая перегрев реактора.
- Энергетика: В ТЭЦ EMERSON KJ2002X1-CA1 передает команды к шлюзам подачи топлива (24 В DC) и к системам автоматического пожаротушения (230 В AC). Защита от короткого замыкания предотвращает ложные срабатывания, а высокая температура эксплуатации позволяет монтировать модуль вблизи котлов.
Сравнение с конкурентами
| Параметр | EMERSON KJ2002X1-CA1 | Конкурентный модуль (Siemens SM 322) | Конкурентный модуль (ABB DO810) |
|---|---|---|---|
| Тип выходов | Релейные (Form A) | Транзисторные/релейные | Релейные (Form A) |
| Поддерживаемые напряжения нагрузок | 24 В DC, 120 В AC, 230 В AC | 24 В DC только | 24 В DC, 120 В AC |
| Количество каналов | 16 | 16 | 8 |
| Режим резервирования | Поддерживает (1+1) | Не поддерживает | Поддерживает (только в ABB AC800M) |
| Изоляция каналов | 2,5 кВ Vrms | 1,5 кВ Vrms | 2,0 кВ Vrms |
| Гарантийный срок | 5 лет | 3 года | 4 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем EMERSON DeltaV DCS приоритетно выбирайте EMERSON KJ2002X1-CA1 — его.native совместимость гарантирует стабильную работу и упрощает настройку, исключая конфликты с контроллерами.
- В проектах с разнообразными исполнительными устройствами (разные напряжения) модуль становится оптимальным выбором благодаря поддержке 24 В DC, 120 В AC и 230 В AC.
- Для критических процессов с требованиями к непрерывности (нефть, химия) обязательно используйте режим резервирования (1+1) — это избежит остановки производства при отказе модуля.
Меры предосторожности
- Перед подключением убедитесь, что напряжение нагрузки соответствует поддерживаемым значениям (24 В DC / 120 В AC / 230 В AC) — подключение к вышестоящим напряжениям вызовет повреждение реле.
- Устанавливайте EMERSON KJ2002X1-CA1 в шкафы с принудительной вентиляцией — температура выше +70 °C сокращает срок службы реле и увеличивает время отклика.
- При монтаже используйте экранированные кабели для подключения нагрузок и заземляйте экран на корпус шкафа — это повышает устойчивость к электромагнитным помехам от двигателей и трансформаторов.
- Регулярно проверяйте состояние резервирования через ПО DeltaV — убедитесь, что резервный модуль синхронизирован с основным и готов к работе в случае отказа.
- При замене модуля сначала отключите питание шкафа — подключение/отключение под напряжением может повредить внутренние схемы или контроллер DeltaV.
KJ2002X1-CA1
