Описание

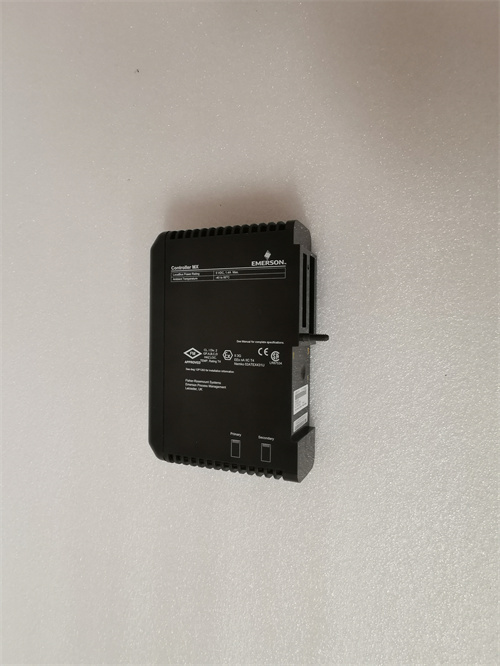

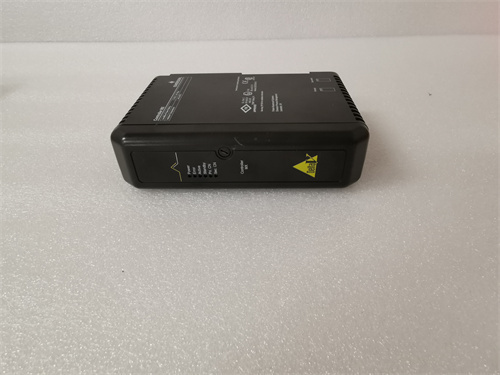

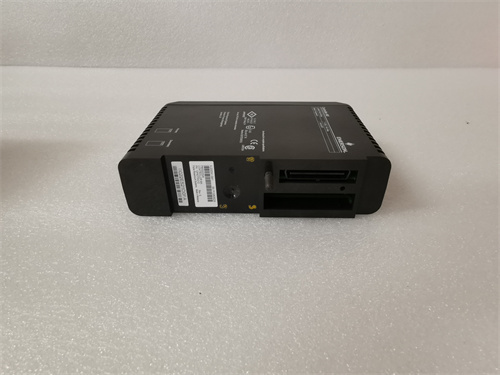

EMERSON KJ2005X1-BK1 — это промышленный аналоговый входной модуль из линейки контроллеров Emerson DeltaV, специализированный для высокоточной обработки аналоговых сигналов (давление, температура, расход, уровень) в критических автоматизированных системах. Его основная функция — преобразовать слабые индустриальные сигналы (4–20 мА, 0–10 В, термопары, сопротивительные датчики) в цифровые данные с минимальной погрешностью, передавать их в контроллеры Emerson DeltaV DCS и обеспечивать отказоустойчивость в суровых условиях промышленных объектов. Применяется в нефтегазовой промышленности (добыча, переработка), химической промышленности (реакторы, смесители) и энергетике (комплексное мониторинг котлов), где точность и надежность измерений напрямую влияют на безопасность процессов и экономию ресурсов.
Основные функции и ключевые преимущества
Главные достоинства EMERSON KJ2005X1-BK1 — универсальность поддержки сигналов, сверхвысокая точность и глубокая интеграция с Emerson DeltaV DCS. Модуль оснащен 8 независимыми аналоговыми входами, способными работать с несколькими типами индустриальных сигналов, что делает его универсальным для различных сценариев:
- Токовые сигналы (4–20 мА): Для преобразователей давления, расхода и уровня — обеспечивают высокую помехоустойчивость на длинных кабельных трассах (до 100 м), критичных для нефтегазовых трубопроводов или химических реакторов;
- Напряжностные сигналы (0–10 В): Для датчиков температуры и концентрации — удобны для подключения к простым аналоговым устройствам без дополнительного питания;
- Термопары (J, K, T, E, R, S, B) и сопротивительные датчики (RTD, Pt100): Для прямого подключения к датчикам температуры (до 1700 °C) — устраняет необходимость в промежуточных преобразователях, сокращая стоимость и снижая риск ошибок.
Каждый вход EMERSON KJ2005X1-BK1 имеет настраиваемый диапазон измерения и встроенную компенсацию температуры нуля, что гарантирует точность даже при перепадах окружающей температуры (например, в цехах с нагревательными устройствами). Широкий диапазон поддерживаемых сигналов позволяет использовать модуль в комплексных системах — например, в нефтеперерабатывающем заводе: одновременно собирать данные о давлении на колонне ректификации (4–20 мА), температуре топлива (термопара K) и уровне сырья (0–10 В) через один модуль.
Отличительной чертой EMERSON KJ2005X1-BK1 является сверхвысокая точность измерений: ±0.01% FS для токовых сигналов и ±0.02% FS для термопар — это превосходит стандартные показатели аналоговых модулей, что критично для процессов с строгими требованиями к качеству (например, синтез фармацевтических веществ или переработка высококачественного мазута).
EMERSON KJ2005X1-BK1 оснащен также продвинутыми средствами защиты и интеграции:
- Галванризация изоляция 2500 В АС: Между входными каналами и системной шиной — защищает от электромагнитных помех от высоковольтных компрессоров, трансформаторов и электродвигателей;
- Нативная интеграция с Emerson DeltaV DCS: Модуль автоматически распознается контроллером при подключении, поддерживает протоколы DeltaV Native и HART — операторы могут настраивать параметры и отслеживать состояние через интерфейс DeltaV Operate без дополнительного ПО;
- Расширенная диагностика HART: Поддержка протокола HART позволяет получать дополнительные данные от интеллектуальных датчиков (статус, диагностику, Калибровка) и передавать их в DCS — операторы могут выявлять проблемы с датчиками (например, износ сенсора) до возникновения сбоев в процессе.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Аналоговый входной модуль (Emerson DeltaV) |
| Количество входов | 8 независимых аналоговых входов |
| Поддерживаемые сигналы | 4–20 мА; 0–10 В; Термопары (J, K, T, E, R, S, B); RTD (Pt100, Pt1000, Ni100) |
| Точность измерения | ±0.01% FS (4–20 мА); ±0.02% FS (термопары/RTD); ±0.03% FS (0–10 В) |
| Разрешение | 24 бит |
| Изоляция | 2500 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-3 |
| Протоколы связи | DeltaV Native, HART 7, Modbus RTU (опционально) |
| SIL сертификация | Соответствует SIL 2 (IEC 61508) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -40 °C – +70 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 14 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx, FM Class I Div 2 |
Типичные сценарии применения
-
Нефтегазовая промышленность: Добыча газа
На газодобывающем комплексе EMERSON KJ2005X1-BK1 собирает данные от 4 преобразователей давления (4–20 мА, 0–10 МПа) и 4 термопар K (температура газа, -50 – +300 °C). Модуль передаёт данные с точностью ±0.01% FS в контроллер Emerson DeltaV DCS — при превышении давления до 9 МПа DCS автоматически регулирует шлюзовой клапан, предотвращая перегрузку трубопровода. Поддержка HART позволяет операторам проверять состояние преобразователей давления через DCS, выявляя забивание сенсоров за 1–2 недели до полного отказа.
-
Химическая промышленность: Реактор синтеза
В химическом заводе для синтеза полимера EMERSON KJ2005X1-BK1 подключен к 2 датчикам уровня сырья (0–10 В), 3 преобразователям расхода реактивов (4–20 мА) и 3 RTD Pt100 (температура реактора, 0–250 °C). Высокая точность модуля (±0.02% FS) гарантирует стабильность параметров реакции — при отклонении температуры на 0.5 °C DCS корректирует подачу охлаждающей жидкости, предотвращая брак продукции.
-
Энергетика: Комплексное мониторинг котла
В 800 МВт тепловой электростанции EMERSON KJ2005X1-BK1 собирает данные от 6 термопар S (температура пара, 0–1000 °C) и 2 преобразователей уровня воды (4–20 мА). Модуль работает в условиях высоких электромагнитных помех от турбины, но изоляция 2500 В АС гарантирует стабильность сигналов. Интеграция с DeltaV DCS позволяет операторам отслеживать все параметры в едином интерфейсе, а расширенная диагностика предупреждает о выходе из строя термопар.
Сравнение с конкурентами
| Категория | EMERSON KJ2005X1-BK1 | Конкурент (например, Siemens SIMATIC PCS 7 AI модуль) |
|---|---|---|
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, термопары, RTD (полный набор) | Только 4–20 мА, 0–10 В (термопары/RTD требуют адаптеры) |
| Точность измерения | ±0.01% FS (4–20 мА) | ±0.05% FS (4–20 мА) |
| Протокол HART | Поддержка HART 7 (интеграция с интеллектуальными датчиками) | Нет (только базовые функции) |
| SIL сертификация | SIL 2 (IEC 61508) | SIL 1 |
| Интеграция с DCS | Нативная совместимость с Emerson DeltaV | Требует настройки драйверов для PCS 7 |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем с Emerson DeltaV DCS: Выбирайте EMERSON KJ2005X1-BK1 — его.native интеграция с DeltaV устраняет конфликты протоколов, сокращает время монтажа и обеспечивает полную совместимость с функциями DCS (например, логика безопасности, отчетность).
- Для процессов с высокими требованиями к точности: Если требуется погрешность <0.05% FS (нефтепереработка, фармацевтика) — модуль превосходит конкурентов по метрологическим характеристикам.
- Для комплексных мониторингов с разными сигналами: При необходимости подключения термопар, RTD и аналоговых сигналов через один модуль — EMERSON KJ2005X1-BK1 экономит место в шкафу и снижает стоимость системы (без необходимости в дополнительных преобразователях).
Безопасные практики
- Правильная калибровка: Каждые 6 месяцев калибруйте модуль с использованием эталонного источника сигнала (класс 0.005%) — поддерживает заявленную точность и соответствие стандартам IEC 61508.
- Проводка для термопар/RTD: Используйте специализированные кабели для термопар (соответствующие типу термопары) и тридровные/четыредровные кабели для RTD — минимизирует ошибки из-за индукции и потерь сигнала.
- Мониторинг диагностики HART: Регулярно проверяйте данные от интеллектуальных датчиков через интерфейс DeltaV — своевременно устраняйте проблемы (забивание, износ сенсоров) для предотвращения сбоев в процессе.
- Защита от перегрузки: Перед подключением датчиков убедитесь, что сигнал не превышает максимальные пределы модуля (например, ток >30 мА) — используйте защитные диоды для термопар, чтобы предотвратить повреждение каналов при коротком замыкании.
- KJ2005X1-BK1
