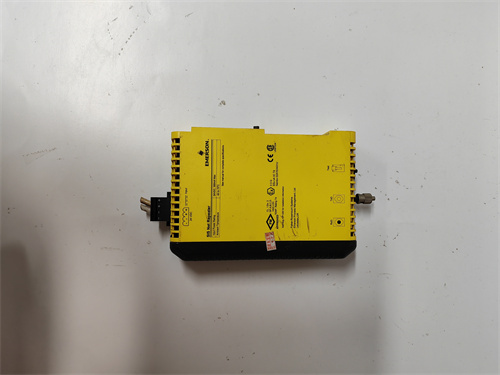

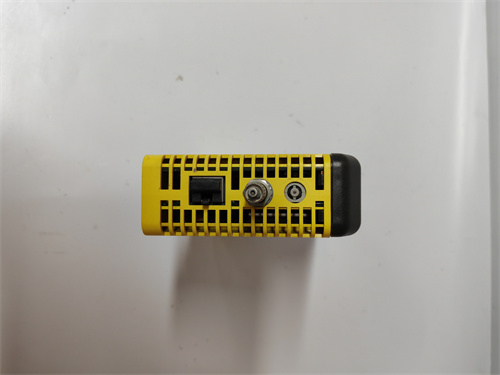

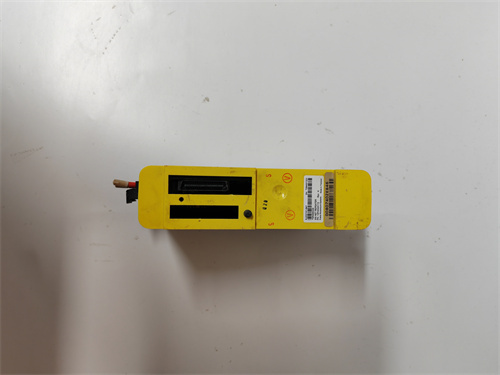

EMERSON KJ2221X1-BA1

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Цифровой входной модуль для DCS Emerson DeltaV;
• Количество каналов: 32 независимых цифровых входов (разделенных на 4 группы по 8 каналов, с возможностью индивидуальной настройки);
• Тип входных сигналов: 24 В DC — поддерживает режимы «нормально разомкнутый» (NO) и «нормально замкнутый» (NC) для каждого канала (настраивается через ПО DeltaV Studio);
• Время реакции: <1 мс (для быстрого обнаружения изменений состояния, например, сигнала аварийного останова);
• Защита каналов:
  • Защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам и электростатическому разряду;
  • Защита от перегрузки (до 30 В DC);
  • Изоляция групп каналов: Электрическая изоляция каждой группы из 8 каналов от общей шины (500 В AC на 1 минуту) — предотвращение перекрестных помех между группами;
• Интерфейс с DCS: Интеграция с шиной DeltaV (совместима с версиями DeltaV v14 и выше);
• Уровень защиты: Класс IP20 (для установки в шкафы управления DeltaV);
• Рабочий диапазон температур: 0 °C до +60 °C;
• Питание: Из шиной DeltaV (24 В DC, потребление 120 мА максимально);
• Размеры: 160 мм (ширина) × 100 мм (глубина) × 35 мм (высота) — подходит для монтажа в DIN-рейки шкафов DeltaV;
• Диагностика: Встроенные индикаторы LED для каждой группы каналов (сигнализируют о наличии питания и ошибках) и индикаторы активности для каждого канала.

Преимущества и особенности

1. Большое количество каналов и компактность: 32 канала в стандартном корпусе 35 мм толщиной позволяют EMERSON KJ2221X1-BA1 заменить четыре 8-канальных модуля, экономя место в шкафу управления на 75% — критично для систем с большим количеством датчиков (например, линию с 20 агрегатами, каждый с датчиком положения двери и кнопкой аварии);
2. Высокая скорость и устойчивость к помехам: Время реакции <1 мс и усиленная защита от ЭМП делают EMERSON KJ2221X1-BA1 идеальным для мониторинга аварийных сигналов — например, при возникновении опасного уровня жидкости в резервуаре модуль мгновенно передаёт сигнал в контроллер DeltaV, позволяя операторам принять меры за 1–2 секунды;
3. Легкая интеграция и настройка: Модуль предконфигурирован для работы с DCS Emerson DeltaV — после монтажа достаточно добавить его в проект ПО DeltaV Studio и назначить каналы соответствующим датчикам (например, группа 1 — датчики положения клапанов, группа 2 — кнопки управления). Каждый канал можно настроить на NO/NC режим без физического переключения джамперов;
4. Надежность и долговечность: Компоненты из жаростойких материалов (класс UL94 V-0) и изоляция групп каналов гарантируют срок службы EMERSON KJ2221X1-BA1 до 10+ лет — минимальные затраты на обслуживание и замену даже при длительной эксплуатации в суровых промышленных условиях.

Примеры применения в отраслях

• Нефтегазовая отрасль: Мониторинг состояния клапанов и насосов на нефтеперекачивающей станции «Газпром» — EMERSON KJ2221X1-BA1 подключен к 24 датчику положения клапанов (сигнал «открыт/закрыт») и 8 кнопкам аварийного останова; при отключении одного насоса модуль мгновенно передал сигнал в контроллер DeltaV, и операторы активировали резервный насос — избежано остановки транспортировки нефти;
• Химическая промышленность: Контроль доступа к реакторам на заводе «Сibur» — EMERSON KJ2221X1-BA1 сбирал сигналы от 16 датчиков магнитного ключа (доступ разрешен/запрещён) и 16 сигнальных ламп «готовность реактора»; при несанкционированном открытии двери реактора модуль передал алерт в SCADA, и система блокировала подачу реактивов — предотвращено риска поражения персонала;
• Энергетика: Мониторинг состояния вентиляторов и фильтров на ТЭЦ «Минскэнерго» — EMERSON KJ2221X1-BA1 подключен к 32 датчику запыленности фильтров (требуется замена/в порядке); данные о состоянии фильтров передавались в DCS, позволяя операторам планировать техническое обслуживание в периоды низкой нагрузки на ТЭЦ — снизил простои на 30%.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе EMERSON KJ2221X1-BA1 учитывайте:
  1. Количество требуемых датчиков: Если ваша система включает 20–32 дискретных устройства (датчики, кнопки), модуль подходит идеально; для большего количества каналов используйте несколько EMERSON KJ2221X1-BA1 — они работают параллельно в шине DeltaV без конфликтов;
  2. Уровень электромагнитных помех: В помещениях с высоким уровнем ЭМП (например, рядом с электродвигателями, трансформаторами) модуль с защитой EN 61000-6-2 (уровень 3) — единственный подходящий выбор;
  3. Версия DCS DeltaV: Убедитесь, что ваша версия DeltaV поддерживает EMERSON KJ2221X1-BA1 (совместима с v14+) — детали по совместимости в документации по ссылке на продукт.
• Предостережения:
  1. При подключении датчиков соблюдайте полярность ( «+» 24 В к сигнальному выводу, «-» к земле) — неправильная подключение может повредить входной канал EMERSON KJ2221X1-BA1;
  2. Не превышайте максимальное напряжение на входах (30 В DC) — для датчиков с более высоким напряжением используйте делители напряжения;
  3. Регулярно проверяйте индикаторы LED — неработающий индикатор для группы каналов может сигнализировать о разрыве кабеля или неисправности группы; диагностику выполняйте раз в 3 месяца.
