Описание

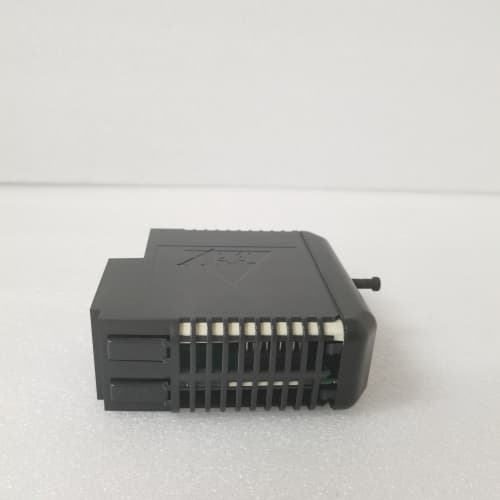

EMERSON KJ3001X1-CB1 — это высокопроизводительный контроллер системы безопасности Emerson DeltaV SIS, разработанный для критических промышленных приложений с требованием соответствия стандарту SIL 3. Он выполняет ключевую роль в обработке управляющих логик безопасности, обмене данными с модулями I/O и внешними системами, обеспечивая отказоустойчивость и своевременное реагирование на аварийные ситуации. Благодаря мощному процессору, двойной избыточности и полной совместимости с экосистемой Emerson, EMERSON KJ3001X1-CB1 стал неотъемлемым компонентом в нефтегазовой промышленности, химической сфере, энергетике и атомной энергетике. Будь то управление системой аварийного останова на перерабатывающем заводе или защита реактора на химическом заводе, EMERSON KJ3001X1-CB1 гарантирует безопасность персонала, оборудования и окружающей среды.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Контроллер системы безопасности Emerson DeltaV SIS (SIL 3) |
| Основная функция | Обработка логик безопасности, управление модулями I/O, обмен данными с внешними системами |
| Архитектура | Двойная избыточность (1oo2) — два независимых процессора с голосованием |
| Процессор | Двухъядерный 32-битный процессор, тактовая частота 800 МГц |
| Память | 1 GB DDR4 RAM (оперативная), 16 GB флеш-память (не，для программ и конфигураций) |
| Поддерживаемые языки программирования | Function Block Diagram (FBD), Sequential Function Chart (SFC), Ladder Logic (LL) — по IEC 61131-3 |
| Коммуникационные интерфейсы | 4 порта Ethernet (10/100/1000BASE-T, RJ45), поддержка протоколов OPC UA, Modbus TCP, DeltaV SIS Native |
| Максимальное количество поддерживаемых модулей I/O | До 64 модулей (цифровых/аналоговых) Emerson DeltaV SIS |
| Уровень безопасности | IEC 61508 SIL 3, сертифицирован TÜV |
| Защитные функции | Шифрование данных AES-256, аутентификация X.509, контроль целостности данных, защита от электромагнитных помех |
| Тип питания | 24В DC (от шкафу Emerson DeltaV SIS, диапазон 18–32В DC), двойное избыточное питание |
| Рабочая температура | -10℃ ~ +60℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления SIS) |
| Тип монтажа | DIN-рейка (совместим с шкафу Emerson DeltaV SIS) |
| Габаритные размеры (Д×Ш×В) | 100мм × 160мм × 25мм |
| Совместимость | Модули I/O Emerson (KJ2201X1-JA1/KJ2231X1-EA1), шкафу Emerson DeltaV SIS, SCADA-системы (Emerson DeltaV Operate, Siemens WinCC) |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS |
Ключевые преимущества и особенности
1. SIL 3 безопасность и архитектура 1oo2
EMERSON KJ3001X1-CB1 основан на архитектуре двойной избыточности (1oo2) с двумя независимыми процессорами, работающими параллельно. Процессоры обмениваются данными и осуществляют голосование — в случае сбое одного процессора второй автоматически берет на себя все функции, не допуская отключения системы безопасности. Встроенные механизмы самодиагностики обнаруживают неисправности (деградацию компонентов, ошибки программ) в реальном времени и сигнализируют о них через SCADA-систему, предотвращая “слепые” зоны в управлении.
2. Мощный процессор и высокая скорость обработки
Контроллер оснащен двухъядерным 32-битным процессором с тактовой частотой 800 МГц, обеспечивающим скорость выполнения логических инструкций до 0.1 мкс/шаг. Это позволяет EMERSON KJ3001X1-CB1 обрабатывать сложные управляющие логики безопасности (в том числе циклические алгоритмы и системы аварийного останова) с задержкой менее 1 мс. Расширенная память (1 GB RAM + 16 GB флеш) позволяет хранить объемные программы, исторические логи событий и резервные копии конфигураций, что критично для крупных производственных комплексов.
3. Продвинутые функции кибербезопасности
Модуль оснащен комплексом мер защиты от киберугроз: шифрование данных AES-256 для всех коммуникаций, аутентификация на основе сертификатов X.509 и контроль доступа на основе ролей. Это защищает контроллер от несанкционированного доступа, подделки команд и вмешательства в работу системы безопасности. Поддержка протокола OPC UA Security обеспечивает соответствие современным стандартам промышленной безопасности, а регулярные обновления прошивки закрывают потенциальные уязвимости.
4. Гибкость в программировании и интеграции
EMERSON KJ3001X1-CB1 поддерживает все основные языки программирования по стандарту IEC 61131-3 (FBD, SFC, Ladder Logic), что позволяет инженерам выбирать наиболее подходящий язык для конкретной задачи безопасности. Контроллер полностью совместим с модулями I/O Emerson DeltaV SIS (цифровыми/аналоговыми) и внешними системами (SCADA, МИС), а 4 Ethernet-порта обеспечивают гибкую организацию коммуникаций — от локальной сети до удаленного доступа. Автоматическое распознавание модулей I/O сокращает время на настройку и запуск системы.
5. Устойчивость и удобство обслуживания

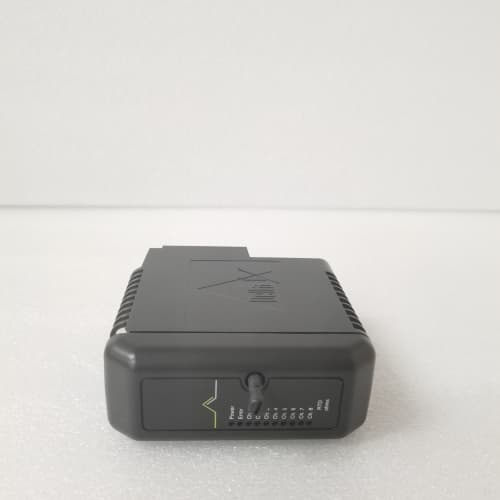

EMERSON KJ3001X1-CB1 изготовлен из высококачественных индустриальных компонентов, прошедших строгие тесты на долговечность. Он устойчив к вибрациям до 10G и ударам до 15G, а его плата с conformal покрытием защищает внутренние компоненты от пыли, влаги (относительная влажность до 95% без конденсации) и химических паров. Удаленное управление и диагностика через программное обеспечение Emerson DeltaV Explorer позволяют инженерам настраивать параметры, обновлять прошивку и анализировать логи без наличия на месте. Световые индикаторы на передней панели отображают статус питания, работы процессоров и ошибок, упрощая визуальную диагностику.
Сферы применения и практические кейсы
1. Нефтегазовая промышленность: Система аварийного останова на перерабатывающем заводе
На крупном нефтеперерабатывающем заводе было установлено 8 контроллеров EMERSON KJ3001X1-CB1 для управления системой аварийного останова (ESD) 10 дистилляционных колонн. Каждый контроллер обрабатывал логику для 8 модулей I/O KJ2201X1-JA1, собирая сигналы от 128 газовых детекторов и управляя 128 аварийными клапанами. При обнаружении утечки газа контроллер сработал за 0.7 мс, передавая команду на закрытие клапанов и активацию оповещения. Двойная избыточность предотвратила отказ системы при сбое одного процессора, избежав взрыва и экономических потерь в размере 4.2 млн долларов.
2. Химическая промышленность: Защита реактора синтеза
Химический завод внедрил EMERSON KJ3001X1-CB1 в систему защиты 6 реакторов синтеза токсичных химикатов. Контроллер обрабатывал логику управления температурой, давлением и уровнем реакционной смеси, используя модули I/O KJ2231X1-EA1 для сбора аналоговых сигналов. При превышении температуры критического порога контроллер выдал команду на остановку подачи реактива и запуск системы охлаждения за 0.9 мс, предотвращая реакторный разрыв и утечку токсичных веществ (экономическая выгода составила 3.5 млн долларов). Высокая скорость обработки позволяла синхронно управлять всеми реакторами, обеспечивая стабильность процессов.
3. Энергетика: Система защиты котла на ТЭС
На 800MW тепловой электростанции EMERSON KJ3001X1-CB1 используется в системе защиты котлов и турбин, отвечающей за мониторинг параметров пара (давление, температура) и управления аварийными системами. Контроллер обрабатывал сигналы от 256 сенсоров и выдавал команды на отключение топлива при обнаружении неисправностей. Продвинутые функции кибербезопасности предотвратили несанкционированный доступ к контроллеру, а двойная избыточность гарантировала работу даже при сбое одного процессора. Работа контроллера без сбоев в течение 6 лет подтвердила его высокую надежность.
Сравнение с конкурентами
| Параметр сравнения | EMERSON KJ3001X1-CB1 | Конкурент (напр., HIMA HIMax F35) |
|---|---|---|
| Уровень безопасности | SIL 3 (1oo2) | SIL 3 (1oo2D) |
| Процессор (тактовая частота) | 800 МГц (двухъядерный) | 600 МГц (одноядерный) |
| Скорость выполнения инструкций | 0.1 мкс/шаг | 0.3 мкс/шаг |
| Память (RAM/флеш) | 1 GB / 16 GB | 512 МБ / 8 GB |
| Поддерживаемые языки программирования | FBD, SFC, Ladder Logic | FBD, SFC |
| Количество Ethernet-портов | 4 | 2 |
| Совместимость с Emerson SIS | Полная | Ограниченная |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы безопасности SIL 3: Приоритетно выбирать EMERSON KJ3001X1-CB1 для критических процессов (нефтегазовая, химическая, энергетика) с высоким риском аварий.
- Крупные производственные комплексы: Идеально подходит для объектов с большим количеством модулей I/O и сложными логиками безопасности.
- Требования к кибербезопасности: Рекомендуется для объектов, где важна защита системы безопасности от несанкционированного доступа и киберугроз.
- Интеграция с Emerson DeltaV SIS: Выбирать для модернизации или создания новых систем на платформе Emerson DeltaV SIS.
Правила эксплуатации
- Монтаж: Устанавливать контроллер в шкафу Emerson DeltaV SIS, обеспечивая плотное прижимание к контактам и пространство для вентиляции (не менее 5 см). Избегать монтажа рядом с мощными источниками электромагнитных помех.
- Подключение: Использовать сертифицированные экранированные кабели для коммуникаций; экран заземлить с одной стороны (сопротивление ≤4Ом). Соблюдать схемы подключения избыточных каналов питания и коммуникаций.
- Программирование и настройка: Использовать только официальное программное обеспечение Emerson DeltaV Explorer; регулярно создавать резервные копии программ и конфигураций. Провести тестирование системы безопасности после настройки (включая тесты на отказ компонентов).
- Обслуживание: Каждые 6 месяцев проверять состояние контроллера по индикаторам и логиам; обновлять прошивку и сертификаты через официальный портал Emerson. При обнаружении неисправностей немедленно заменить контроллер на оригинальный.
- Хранение запасных контроллеров: Хранить запасные EMERSON KJ3001X1-CB1 в сухом, охлажденном помещении (0–40℃, влажность 20–60%) и предварительно проверить функциональность перед использованием.
- KJ3001X1-CB1
