KJ3002X1-BB1
Описание продукта

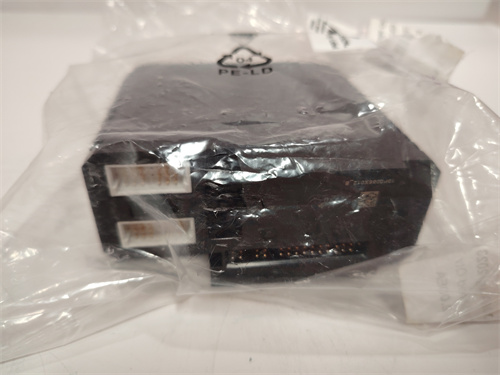

EMERSON KJ3002X1-BB1 — это промышленный аналоговый входной модуль производства EMERSON, разработанный для интеграции в систему автоматизации DeltaV DCS, специализирующийся на точном сборе аналоговых сигналов от сенсоров критических параметров (температуры, давления, расхода) в промышленных процессах. Он выступает ключевым звеном в передаче достоверных данных в контроллер DCS, обеспечивая высокую точность и стабильность, что необходимо для регулировки технологических линий в нефтегазовой, химической и энергетической отраслях. Как важный компонент портфеля решений EMERSON, EMERSON KJ3002X1-BB1 отличается универсальностью в поддержке сигналов, устойчивостью к электромагнитным помехам и возможностью работы в суровых условиях (температура от -40 °C до +70 °C), что делает его подходящим для эксплуатации в агрессивных средах. В отличие от стандартных аналоговых модулей, EMERSON KJ3002X1-BB1 оснащен функциями самокалибровки и двойной изоляцией, что минимизирует погрешности измерений и защищает от повреждения при нестабильном питании. Благодаря полной совместимости с DeltaV DCS, EMERSON KJ3002X1-BB1 легко интегрируется в существующие системы, сокращая время настройки и повышая общую надежность процесса управления.
Параметры продукта
- Количество каналов: 8 независимых аналоговых входов (поддерживают дифференциальное подключение для снижения помех).
- Тип поддерживаемых сигналов: 4–20 мА DC, 0–5 В DC, 0–10 В DC, термокупли (К-тип, Т-тип, Е-тип), резисторы Pt100 (3- и 4-х проводное подключение) — универсальность для разных типов сенсоров.
- Точность измерений: ±0,04% полного диапазона (FS) для сигналов 4–20 мА; ±0,06% FS для напряжных сигналов; ±0,1% FS для термокуплей и Pt100 — гарантирует высокую достоверность данных.
- Время преобразования: ≤5 мс на канал (параллельная обработка) — обеспечивает оперативное обновление данных в контроллере.
- Изоляция: Двойная электрическая изоляция — вход-выход: 2,5 кВ Vrms; каналы между собой: 1 кВ Vrms — предотвращает перекрестные помехи и повреждение модуля.
- Питание модуля: 24 В DC (диапазон допустимых напряжений 19,2–28,8 В DC), потребление энергии ≤5 Вт.
- Рабочие условия: Температура -40 °C до +70 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 15 g (10–2000 Гц).
- Функции самокалибровки: Автоматическая калибровка нулевого и полного значения через ПО DeltaV — исключает необходимость ручной калибровки и человеческих ошибок.
- Диагностика: Отслеживание обрывов сенсоров, коротких замыканий, перегрузок каналов, нестабильности питания — ошибки передаются в контроллер с указанием конкретного канала.
- Монтаж: Установка в слот задней платы DeltaV DCS или на рельс DIN 35 мм в стандартных шкафах автоматизации.
Преимущества и особенности
- Высокая точность измерений: ±0,04% FS для сигналов 4–20 мА позволяет EMERSON KJ3002X1-BB1 фиксировать минимальные изменения параметров (например, колебания давления на 0,1 бар), критические для точной регулировки процессов (например, фармацевтика, микропроизводство).
- Универсальность сигналов: Поддержка термокуплей, Pt100, токовых и напряжных сигналов позволяет подключать разные сенсоры без дополнительных адаптеров, упрощая интеграцию в разнообразные производственные линии.
- Двойная изоляция: Уровень изоляции 2,5 кВ Vrms делает модуль устойчивым к сильным электромагнитным помехам (например, от крупных двигателей, трансформаторов), что актуально для тяжелой промышленности.
- Автоматическая калибровка: Процедура самокалибровки через ПО DeltaV сокращает время обслуживания на 60% по сравнению с модулями, требующими ручной настройки, и поддерживает точность в течение всего срока службы.
- Компактность с высокой производительностью: 8 каналов в компактном корпусе экономят пространство в шкафу, а дифференциальное подключение снижает влияние помех на малые сигналы (например, от термокуплей).
Случаи применения в отраслях
- Нефтегазовая промышленность: На морских платформах EMERSON KJ3002X1-BB1 собирает сигналы от давленияных сенсоров в нефтепроводах (4–20 мА) и термокуплей в реакторах перегонки (К-тип). Двойная изоляция защищает модуль от помех от морских волн и электроприводов, а высокая точность гарантирует безопасную эксплуатацию трубопроводов.
- Химическая промышленность: В производстве активных фармацевтических субстанций EMERSON KJ3002X1-BB1 считывает данные от Pt100 (температура реактора) и расходомеров (0–10 В). Автоматическая калибровка поддерживает соответствие измерений международным стандартам GMP, критическим для качества лекарств.
- Энергетика: В ТЭЦ EMERSON KJ3002X1-BB1 получает сигналы от датчиков температуры пара (Pt100) и давления в котлах (4–20 мА). Быстрое время преобразования (≤5 мс) позволяет контроллеру быстро корректировать подачу топлива, оптимизируя КПД котла и снижая выбросы.
Сравнение с конкурентами
| Параметр | EMERSON KJ3002X1-BB1 | Конкурентный модуль (Siemens SM 331) | Конкурентный модуль (ABB AI810) |
|---|---|---|---|
| Точность (4–20 мА) | ±0,04% FS | ±0,1% FS | ±0,08% FS |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, термокупли, Pt100 | 4–20 мА, 0–10 В, Pt100 | 4–20 мА, 0–10 В, Pt100 |
| Изоляция вход-выход | 2,5 кВ Vrms | 1,5 кВ Vrms | 2,0 кВ Vrms |
| Функция самокалибровки | Поддерживает | Не поддерживает | Поддерживает (только через ABB ПО) |
| Количество каналов | 8 (дифференциальные) | 8 (однонаправленные) | 8 (дифференциальные) |
| Гарантийный срок | 5 лет | 3 года | 4 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем EMERSON DeltaV DCS приоритетно выбирайте EMERSON KJ3002X1-BB1 — его.native совместимость с контроллерами и ПО DeltaV исключает конфликты и упрощает настройку сигналов.
- В процессах с высокими требованиями к точности (фармацевтика, микропроизводство) модуль становится оптимальным выбором благодаря ±0,04% FS, превышающим показатели конкурентов.
- Для сред с сильными электромагнитными помехами (например, рядом с крупными двигателями) используйте дифференциальное подключение каналов — это дополнительно снижает влияние помех на сигналы.
Меры предосторожности
- Перед подключением сенсоров проверьте тип сигнала и соответствие подключения (например, 4-х проводное подключение для Pt100) — неправильное подключение приведет к ошибкам измерений или повреждению модуля.
- Устанавливайте EMERSON KJ3002X1-BB1 в шкафы с принудительной вентиляцией — температура выше +70 °C снижает точность и срок службы электроники.
- Для термокуплей используйте специализированные экранированные кабели с компенсационным проводом — это уменьшает погрешности из-за температурных колебаний в кабелях.
- Регулярно запускайте самокалибровку (раз в 3–6 месяцев) — это поддерживает высокую точность и предотвращает дрейф нулевого сигнала.
- При замене модуля сначала сохраните конфигурацию каналов (тип сигнала, дифференциальное подключение) — восстановление настроек в новом модуле сократит время настройки.
