Описание
Описание продукта

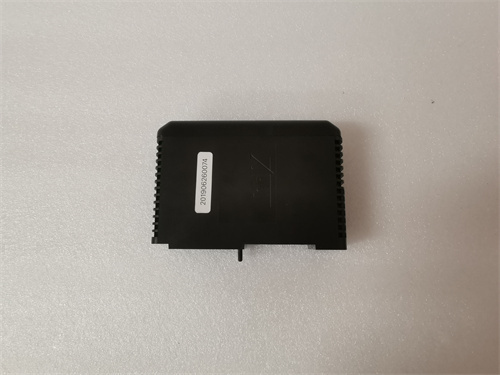

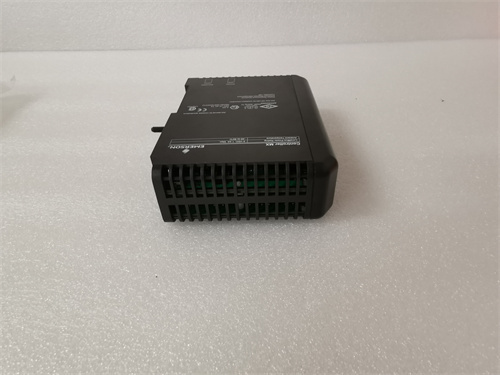

EMERSON KJ3002X1-BF1 12P1732X042 — это редундантный модуль питания с двойным входом и выходным напряжением 24 В DC, разработанный для интеграции в шкафы контроллеров Emerson Ovation DCS и систем безопасности Emerson DeltaV SIS. Основная задача EMERSON KJ3002X1-BF1 12P1732X042 — преобразовать входное переменное напряжение (100–240 В АС, одиночный или двойной для редунданции) в стабильное выходное напряжение 24 В DC с низким уровнем пульсации (< 25 мВ), обеспечивая бесперебойное питание оборудования с требованиями к надежности SIL 2 (по стандарту IEC 61508). Например, в нефтеперерабатывающих заводах EMERSON KJ3002X1-BF1 12P1732X042 питает систему аварийного останова (ESD) и сенсоры газового утечки: даже при отключении одного входного источника питания модуль автоматически переключается на резервный, предотвращая отключение ESD и риск взрыва при утечке легковоспламеняющихся газов.
Благодаря высокой эффективности (> 90%) и компактным габаритам (ширина 48 мм, глубина 150 мм), EMERSON KJ3002X1-BF1 12P1732X042 идеально подходит для плотно заполненных шкафов контроллеров, где пространство ограничено. Модуль EMERSON KJ3002X1-BF1 12P1732X042 имеет максимальный выходной ток 10 А и поддерживает режим «1+1 редунданции» (два модуля работают параллельно, разделяя нагрузку): при выходе из строя одного модуля второй автоматически берет на себя полную нагрузку (10 А), не прерывая питание критических систем. Это критично для химических заводов с реактивными сосудами — остановка ESD даже на несколько секунд может привести к перегреву реакции и выброс токсичных веществ.
Особенно важна роль EMERSON KJ3002X1-BF1 12P1732X042 в системах с требованиями к диагностике предотказного состояния: модуль оснащен встроенной индикацией состояния (LED) и поддерживает передачу данных о параметрах питания (выходное напряжение, ток, температура) в контроллер Ovation DCS через протокол Modbus RTU. Это позволяет операторам в реальном времени отслеживать состояние модуля — например, при превышении температуры > 75 °C EMERSON KJ3002X1-BF1 12P1732X042 отправляет предупреждение в SCADA, и инженеры могут устранить причину перегрева (например, недостаточную вентиляцию) до полного отключения питания.
Каждый EMERSON KJ3002X1-BF1 12P1732X042 проходит строгие заводские тесты на соответствие стандартам Emerson и международным требованиям (IEC 61000-6-2 для EMC, IEC 60950 для безопасности электроприборов), включая проверку на термостойкость (-20 °C до +70 °C), вибрацию (до 5 г) и влажность (5%–95% без конденсации). Корпус EMERSON KJ3002X1-BF1 12P1732X042 выполнен из прочного пластика с уровнем защиты IP20 (для монтажа в шкафу) и поддерживает стандартный монтаж в шасси Ovation DCS, что упрощает интеграцию с существующими компонентами без дополнительных адаптеров.
Дополнительным преимуществом EMERSON KJ3002X1-BF1 12P1732X042 является совместимость с широким спектром оборудования Emerson — контроллерами Ovation DCS, модулями I/O Emerson KJ3221X1-AE1, системами безопасности DeltaV SIS. Это гарантирует отсутствие конфликтов совместимости и стабильную работу в составе единой экосистемы. Модуль также имеет защитные функции: защита от коротких замыканий на выходе (автоматическое восстановление после устранения неисправности), защита от перегрева (отключение при температуре > 85 °C) и защита от перепадов входного напряжения (работа в диапазоне 85–264 В АС), что предотвращает повреждение модуля и подключенного оборудования.
Технические параметры
- Тип модуля: Редундантный модуль питания AC/DC
- Электрические характеристики (вход):
- Тип входа: Одиночный или двойной (для 1+1 редунданции)
- Диапазон входного напряжения: 100–240 В АС (50/60 Гц)
- Максимальный входной ток: 2 А (при 100 В АС), 1 А (при 240 В АС)
- Уровень защиты от перепадов: ±15% от номинального входного напряжения
- Электрические характеристики (выход):
- Номинальное выходное напряжение: 24 В DC
- Диапазон регулировки выходного напряжения: 23.4–24.6 В DC
- Максимальный выходной ток: 10 А (при 25 °C)
- Максимальная мощность: 240 Вт
- Уровень пульсации: < 25 мВ (пик-пик)
- Эффективность: > 90% (при полной нагрузке, 230 В АС)
- Защитные и диагностические функции:
- Защита от коротких замыканий (автоматическое восстановление)
- Защита от перегрева (отключение при T > 85 °C)
- Защита от перепадов входного напряжения (85–264 В АС)
- Защита от обратного тока (диодная блокировка)
- Диагностика: Передача параметров (напряжение, ток, температура) через Modbus RTU
- Рабочие условия:
- Температура: -20 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20
- Устойчивость к вибрации: До 5 г (частота 10–500 Гц)
- Конструктивные параметры:
- Тип монтажа: В шасси Emerson Ovation DCS (стандартный слот)
- Габариты (Ш×В×Г): 48 × 200 × 150 мм
- Вес: ≈ 750 г
- Сертификации: IEC 61508 (SIL 2), ATEX (Zone 2), IECEx, UL 508, CE
- Совместимость: Контроллеры Emerson Ovation DCS, системы безопасности DeltaV SIS, модули I/O KJ3221X1-AE1, SCADA Emerson Ovation.
Преимущества и особенности
- Редундантный дизайн с 1+1 режимом: Автоматическое переключение на резервный источник при сбое основного гарантирует бесперебойное питание, критично для систем SIL 2 (нефтегаз, химия).
- Низкий уровень пульсации (< 25 мВ): Стабильное выходное напряжение защищает чувствительные сенсоры и контроллеры от искажений сигнала, обеспечивая точность измерений и регулирования.
- Совместимость с SIL 2: Сертификация IEC 61508 SIL 2 подтверждает возможность использования EMERSON KJ3002X1-BF1 12P1732X042 в системах безопасности, где сбой может привести к катастрофическим последствиям.
- Расширенная диагностика: Передача параметров питания в DCS позволяет операторам отслеживать состояние модуля в реальном времени и устранять проблемы до полного отключения.
- Компактность и высокая эффективность: Маленькие габариты и эффективность > 90% делают модуль подходящим для плотно заполненных шкафов, минимизируя тепловыделение.
Примеры применения в отраслях
- Нефтегазовая отрасль (компрессорные станции): На газопроводных компрессорных станциях EMERSON KJ3002X1-BF1 12P1732X042 питает систему ESD и сенсоры вибрации компрессора. Модуль работает в режиме 1+1 редунданции: при отключении одного входного источника питания второй продолжает питать ESD, что позволяет системе отреагировать на превышение вибрации и остановить компрессор, предотвращая разрыв ротора.
- Химическая промышленность (реактивные сосуда): В химических заводах EMERSON KJ3002X1-BF1 12P1732X042 питает контроллер Ovation DCS и сенсоры температуры реакции. При скачке сетевого напряжения (до ±15% от номинала) модуль поддерживает выходное напряжение 24 ± 0.6 В DC, гарантируя точность измерений и предотвращая ложные срабатывания защитных систем.
- Энергетика (АТЭС): В атомных электростанциях EMERSON KJ3002X1-BF1 12P1732X042 питает модули I/O, собирающие данные от датчиков уровня воды в активной зоне реактора. Редундантный дизайн модуля гарантирует, что даже при выходе из строя одного канала питания данные продолжают поступать в контроллер защиты реактора, предотвращая аварийное погружение.
- Фармацевтика (линии синтеза лекарств): В фармацевтических заводах EMERSON KJ3002X1-BF1 12P1732X042 питает контроллер DeltaV SIS и сенсоры концентрации активного вещества. Стабильное напряжение модуля обеспечивает точность измерений, соответствующую стандартам FDA, а диагностика позволяет операторам отслеживать состояние питания и избежать потерь партии лекарств.
Сравнение с конкурентами
Сравним EMERSON KJ3002X1-BF1 12P1732X042 с аналогичными редундантными модулями питания 24 В DC — Siemens SITOP PSU6200 (24 В DC/10 А) и ABB CP-E 24/10 (24 В DC/10 А):
| Параметр | EMERSON KJ3002X1-BF1 12P1732X042 | Siemens SITOP PSU6200 | ABB CP-E 24/10 |
|---|---|---|---|
| Выходное напряжение | 24 В DC (23.4–24.6 В DC) | 24 В DC (23.4–24.6 В DC) | 24 В DC (22.5–25.5 В DC) |
| Максимальный выходной ток | 10 А | 10 А | 10 А |
| Эффективность | > 90% | > 88% | > 89% |
| Редунданция | 1+1 (автоматическая) | 1+1 (автоматическая) | 1+1 (автоматическая) |
| Уровень SIL | SIL 2 | SIL 1 | SIL 2 |
| Диагностика (Modbus) | Да | Нет | Да |
| Цена (примерная) | Высокая | Средняя | Высокая |
Преимущество EMERSON KJ3002X1-BF1 12P1732X042 — это сочетание SIL 2, низкого уровня пульсации и интеграции с системами Emerson Ovation DCS/DeltaV SIS, что делает его предпочтительным для существующих пользователей экосистемы Emerson. В отличие от Siemens SITOP PSU6200, модуль Emerson поддерживает SIL 2, а по сравнению с ABB CP-E 24/10 — имеет лучшую эффективность и более стабильное выходное напряжение.
Рекомендации по выбору
- Выбирайте EMERSON KJ3002X1-BF1 12P1732X042, если используете контроллеры Emerson Ovation DCS или системы безопасности DeltaV SIS — модуль гарантирует идеальную совместимость и соответствие требованиям SIL 2.
- Остановитесь на EMERSON KJ3002X1-BF1 12P1732X042, если нуждаетесь в редундантном питании для систем с нулевым допуском к простою (нефтегаз, АТЭС) — 1+1 режим исключает риск отключения критических систем.
- Учтите требования к стабильности напряжения: для питания чувствительных сенсоров (например, спектрофотометры в фармацевтике) EMERSON KJ3002X1-BF1 12P1732X042 подходит лучше, благодаря низкому уровню пульсации (< 25 мВ).
- Для проектов с требованиями к диагностике в реальном времени EMERSON KJ3002X1-BF1 12P1732X042 предпочтительнее — передача параметров через Modbus RTU упрощает мониторинг и обслуживание.
Меры предосторожности
- Проверка входного напряжения: Перед подключением убедитесь, что входное напряжение соответствует диапазону 100–240 В АС — использование напряжения за пределами допуска повредит EMERSON KJ3002X1-BF1 12P1732X042.
- Монтаж редунданции: При использовании 1+1 режима подключите два модуля к разным источникам питания (основное и резервное) — подключение к одному источнику нивелирует преимущества редунданции.
- Охлаждение: В условиях температуры > 65 °C обеспечьте принудительную охлаждение шкафа — перегрев снижает срок службы модуля и может привести к автоматическому отключению.
- Загрузка: Не превышайте максимальный выходной ток 10 А — перегрузка приведет к снижению выходного напряжения и нестабильной работе подключенных устройств.
