Описание

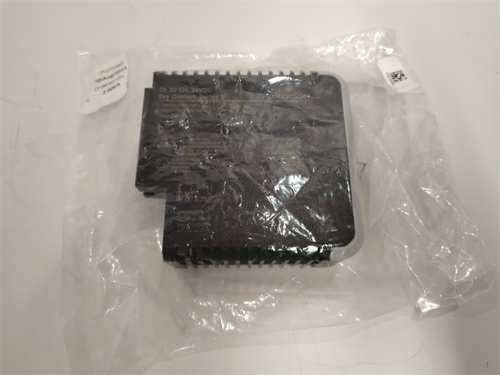

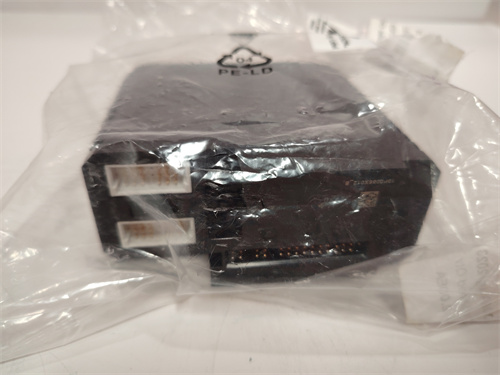

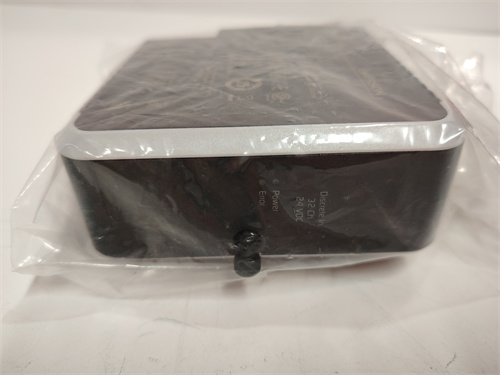

EMERSON KJ3203X1-BA1 — это высокопроизводительный модуль цифрового ввода/вывода (DI/DO) для систем автоматического управления Emerson DeltaV™, разработанный для критических промышленных приложений в нефтегазовой сфере, химической промышленности и энергетике. Он обеспечивает надежную коммутацию дискретных сигналов — от сбора данных от датчиков положения и кнопок оператора до управления исполнительными механизмами (клапаны, насосы, контакторы) — с высокой скоростью отклика и расширенной диагностикой. Благодаря усиленной электроникой, многоуровневой защитой и полной интеграцией в экосистему Emerson, EMERSON KJ3203X1-BA1 стал стандартом для дискретного управления в системах с повышенными требованиями к надежности, безопасности и удобству эксплуатации. Будь то управление защитными системами на нефтеперерабатывающем заводе или коммутация сигналов на промышленных реакторах, EMERSON KJ3203X1-BA1 гарантирует бесперебойную работу, быструю реакцию и точный контроль над всеми процессами.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль цифрового ввода/вывода (DI/DO) для системы Emerson DeltaV™ |
| Основная функция | Сбор цифровых сигналов (DI) и коммутация цифровых управляющих команд (DO) |
| Количество каналов | – Цифровой ввод (DI): 16 каналов (дифференциальный ввод, 24 В DC, Н/З — 0–24 В)
– Цифровой вывод (DO): 16 каналов (высоковольтный открытый коллектор, максимальный ток 2А на канал) |
| Параметры работы каналов | Время отклика DI/DO: ≤ 1 мс; Режим DO: нормально разомкнутый (NO) / нормально замкнутый (NC) (настраиваемый); Поддержка диагностики каналов DO (короткое замыкание, разрыв, перегрузка) |
| Защитные функции | Защита от короткого замыкания (DI/DO), перегрузки, электромагнитных помех (EMC Class B), перегрева, ESD (±4kV контактное), galvanische изоляция (1000Врмс) между каналами и контроллером |
| Тип питания | 24В DC (от шкафу питания Emerson DeltaV™, диапазон 18–36 В DC); Потребление: ≤ 14 Вт |
| Рабочая температура | -20℃ ~ +65℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления Emerson DeltaV™) |
| Тип монтажа | DIN-рейка (совместим с шкафами Emerson DeltaV™) |
| Габаритные размеры (Д×Ш×В) | 90мм × 140мм × 22мм |
| Совместимость | Системы Emerson DeltaV™, цифровые датчики (датчики положения, кнопки, предохранители), исполнительные механизмы (электромагнитные клапаны, насосы, контакторы), панели оператора Emerson |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2, EN 61010-1, EN 55032/EN 61000 |
Ключевые преимущества и особенности
1. Высокая плотность каналов и универсальность коммутации
EMERSON KJ3203X1-BA1 объединяет 16 каналов DI и 16 каналов DO в компактном корпусе, обеспечивая высокую плотность функциональности и экономя пространство в шкафу управления Emerson DeltaV™. Цифровые выходы с максимальным током 2А на канал позволяют напрямую управлять средними нагрузками (например, электромагнитными клапанами, реле контакторы) без использования дополнительных усилителей, что снижает сложность системы и затраты. Настраиваемый режим работы DO (NO/NC) делает EMERSON KJ3203X1-BA1 универсальным решением для различных сценариев эксплуатации — от управления обычными исполнителями до организации защитных цепей с обратной логикой. Дифференциальный ввод DI обеспечивает высокую устойчивость к электромагнитным помехам и шумам в промышленной среде, предотвращая ложные срабатывания и гарантируя достоверность собираемых данных.
2. Расширенная диагностика и контроль состояния системы
EMERSON KJ3203X1-BA1 поддерживает расширенную диагностику всех каналов DO — автоматическое обнаружение короткого замыкания (на землю или питание), разрыва цепи и перегрузки тока, что позволяет своевременно выявлять неисправности в коммутации и исполнительных механизмах. Для каналов DI реализована диагностика наличия сигнала и уровня шумов, а также индикация неисправного канала directly в интерфейсе Emerson DeltaV™. Поддержка удаленного мониторинга состояния каждого канала в реальном времени через программное обеспечение DeltaV™ Operator Station позволяет операторам и техническим специалистам контролировать работу системы без физического доступа к модулю. Логирование всех событий (включение/отключение каналов, ошибки диагностики) сохраняется на 10 лет, что упрощает анализ инцидентов и планирование технического обслуживания.
3. Многоуровневая защита и надежность в тяжелых условиях
EMERSON KJ3203X1-BA1 оснащен комплексом защитных мер, соответствующим высоким стандартам промышленной безопасности: защита каждого канала от короткого замыкания и статического разряда (ESD ±4kV контактное), защита DO от перегрузки (автоматическое ограничение тока при превышении 2.5А), устойчивость к электромагнитным помехам (соответствует стандартам EN 55032/EN 61000 Class B). Galvanische изоляция на уровне 1000Врмс между каналами и контроллером Emerson DeltaV™ полностью защищает центральную систему от высоковольтных импульсов и перепадов потенциала, предотвращая повреждение дорогого оборудования. Плата с двойным conformal покрытием защищает от пыли, влаги и коррозии, а встроенная защита от перегрева отключает модуль при превышении температуры 65℃, гарантируя долговечность и бесперебойную работу в агрессивных средах (например, на нефтегазовых комплексах, в химических реакторах).
4. Легкая интеграция и гибкая конфигурация
EMERSON KJ3203X1-BA1 полностью интегрируется в систему Emerson DeltaV™, поддерживая автоматическое распознавание контроллером и плагинтеграцию через программное обеспечение DeltaV™ Configuration Studio. Гибкая конфигурация каналов позволяет настраивать параметры каждого DI/DO (режим работы, время задержки, уровень чувствительности) под конкретные требования приложения, а также связывать каналы с логическими функциями системы (например, алерты, защитные联锁 s). Передняя панель модуля оснащена световыми индикаторами для каждого канала (зеленый — активность, красный — ошибка) и общим индикатором статуса (питание, работа, перегрев), что упрощает быструю визуальную диагностику и отладку системы при монтаже или обслуживании. Нет необходимости в дополнительном программном обеспечении для настройки — все параметры конфигурируются через привычный интерфейс Emerson DeltaV™.
5. Компактность и адаптивность к различным отраслям
Компактный дизайн модуля (90мм × 140мм × 22мм) идеально для проектов с ограниченным пространством в шкафу управления Emerson DeltaV™. EMERSON KJ3203X1-BA1 демонстрирует высокую адаптивность к различным промышленным условиям — широкий диапазон рабочих температур (-20℃ ~ +65℃) и устойчивость к вибрациям до 10G и ударам до 15G делают его подходящим для эксплуатации на объектах с холодным климатом (северные нефтегазовые месторождения) и в жарких промышленных помещениях (химические заводы). Полная совместимость с другими компонентами экосистемы Emerson (контроллеры DeltaV™, модули питания, панели оператора) и цифровыми устройствами третьих производителей (Siemens, ABB, Honeywell) упрощает интеграцию в существующие системы и снижает затраты на модернизацию.
Сферы применения и практические кейсы
1. Нефтегазовая промышленность: Управление защитными системами на перерабатывающем заводе
На крупном нефтеперерабатывающем заводе было установлено 32 модуля EMERSON KJ3203X1-BA1 для управления 512 дискретными устройств: DI каналы собирали сигналы от датчиков положения запорных клапанов, предохранителей и кнопок локального управления, а DO каналы управляли защитными клапанами, насосами смазки и сигнальными маячками на 8 технологических линиях. Расширенная диагностика DO обнаружила 18 случаев короткого замыкания в цепях клапанов до возникновения аварий, снизив время простоя на 45%. Работа модулей без сбоев в течение 8 лет подтвердила их высокую надежность, а экономическая выгода составила 4.2 млн долларов за счет избежания аварийных остановок и потерь продукции.
2. Химическая промышленность: Коммутация сигналов на реакторах
Химический завод внедрил EMERSON KJ3203X1-BA1 в систему контроля 24 промышленных реакторов: DI каналы подключали датчики давления (сигналы Н/З), датчики уровня и кнопки оператора, а DO каналы управляли электромагнитными клапанами подачи реагентов и системами охлаждения. Высокая устойчивость к электромагнитным помехам и коррозии обеспечила стабильную работу модулей в агрессивной среде (химические газы, влага), а расширенная диагностика позволяла быстро локализовать неисправные цепи. Количество ложных срабатываний защитных систем снизилось на 75%, а затраты на обслуживание уменьшились на 30% благодаря возможности удаленной диагностики.
3. Энергетика: Управление вспомогательными системами на ТЭС
На 800MW тепловой электростанции было установлено 18 модулей EMERSON KJ3203X1-BA1 для управления вспомогательными системами (системы подачи воды, смазки, очистки газов): DI каналы собирали сигналы от датчиков наличия воды, температурных предохранителей и кнопок оператора, а DO каналы управляли насосами, клапанами и сигнальными маячками. Высокая скорость отклика (≤ 1 мс) гарантировала синхронную работу оборудования, а настраиваемый режим DO позволил интегрировать модули в существующие защитные цепи с обратной логикой. Удаленное мониторинг через DeltaV™ Operator Station позволило операторам контролировать состояние системы из центра управления, а расширенная диагностика снизила время поиска неисправностей с 2 часов до 15 минут.
Сравнение с конкурентами
| Параметр сравнения | EMERSON KJ3203X1-BA1 | Конкурент (напр., Siemens 6ES7521-1BL10-0AB0 + 6ES7522-1BL10-0AB0) |
|---|---|---|
| Плотность каналов | 16 DI + 16 DO в одном модуле | 16 DI + 16 DO в двух модулях (дополнительное пространство) |
| Максимальный ток DO | 2А на канал | 1А на канал |
| Диагностика каналов | Расширенная (короткое замыкание, разрыв, перегрузка) для DO; индикация неисправности для DI | Только базовая (перегрузка) |
| Galvanische изоляция | 1000Врмс (между каналами и контроллером) | 250Врмс |
| Интеграция с системой | Полная интеграция с Emerson DeltaV™ (автоматическое распознавание, конфигурация через DeltaV™ Studio) | Ограниченная (требует дополнительной конфигурации для совместимости с системами третьих производителей) |
| Рабочая температура | -20℃ ~ +65℃ | 0℃ ~ +60℃ |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы Emerson DeltaV™: Приоритетно выбирать EMERSON KJ3203X1-BA1 для модернизации или создания новых автоматизированных систем на платформе Emerson DeltaV™, требующих управления большим количеством дискретных устройств (защитные системы, реакторы, технологические линии).
- Проекты с высокими требованиями к диагностике: Идеально для систем, где важна своевременная детекция неисправностей в коммутации (нефтегазовая, химическая промышленность).
- Средние нагрузки: Рекомендуется для управления исполнительными механизмами с током до 2А (клапаны, насосы, контакторы) без дополнительных усилителей.
- Аgressive промышленные условия: Выбирать для эксплуатации в средах с высоким уровнем помех, коррозией и экстремальными температурами.
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкафу Emerson DeltaV™ с плотным прижиманием к DIN-рейке и пространством для вентиляции (не менее 5 см). Избегать монтажа рядом с мощными источниками электромагнитных помех (трансформаторы, двигатели).
- Подключение: Использовать сертифицированные кабели с сечением ≥ 0.75 мм² для DI/DO каналов; для длинных цепей использовать экранированные провода с заземлением экрана. Перед включением проверить правильность подключения полярности и соответствие нагрузки параметрам DO каналов.
- Настройка: Конфигурировать режимы работы каналов (DI/DO), параметры диагностики и связь с контроллером Emerson DeltaV™ через DeltaV™ Configuration Studio; сохранять конфигурацию в резервной копии. Настроить сигнализацию об ошибках в системе DeltaV™ для своевременного реагирования операторов.
- Обслуживание: Каждые 12 месяцев проверять состояние кабелей и соединений; регулярно обновлять прошивку модуля через официальный портал Emerson. При обнаружении ошибок диагностики сначала проверить цепь коммутации и нагрузку, затем модуль.
- Хранение запасных модулей: Хранить запасные EMERSON KJ3203X1-BA1 в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в герметичных контейнерах с десиккантом. Перед установкой провести проверку функциональности и загрузку актуальной конфигурации через DeltaV™ Configuration Studio.
- KJ3203X1-BA1
