Описание

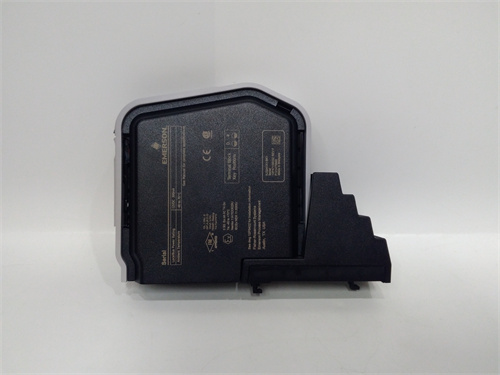

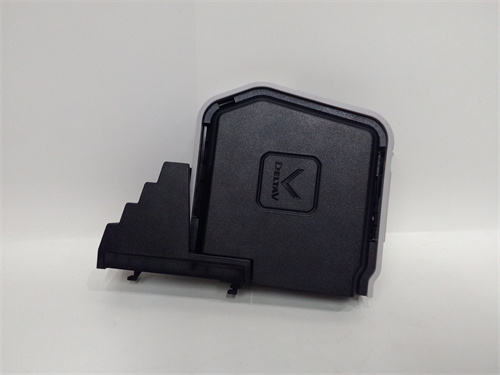

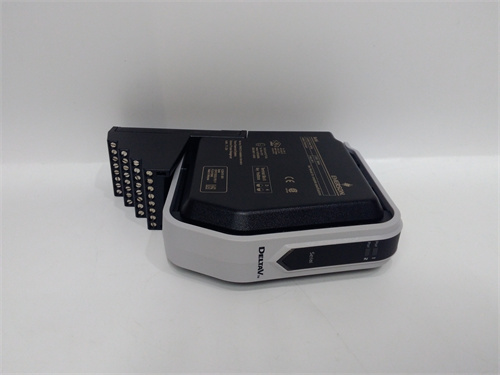

EMERSON KJ3241X1-BA1 — это промышленный цифровой выходной модуль из линейки контроллеров Emerson DeltaV, специализированный для надежного управления критическими исполнительными механизмами (клапаны, приводы, реле) в автоматизированных системах высокой безопасности. Его основная функция — преобразовать цифровые команды от контроллеров Emerson DeltaV DCS в физические сигналы с высокой отказоустойчивостью, обеспечивая стабильную работу в условиях суровых промышленных помех и соответствие стандартам безопасности SIL 2. Применяется в нефтегазовой промышленности (добыча, переработка), химической промышленности (реакторы, хранилища опасных веществ) и энергетике (комплексное управление котлами), где отказ исполнительного механизма может привести к авариям или экономическим потерям.
Основные функции и ключевые преимущества
Главные достоинства EMERSON KJ3241X1-BA1 — высокая отказоустойчивость, гибкая конфигурация и глубокая интеграция с Emerson DeltaV DCS. Модуль оснащен 8 независимых цифровых выходов, представленных релейным типом, что делает его универсальным для различных нагрузок и сценариев:
- Релейные выходы: Каждый поддерживает нагрузку до 5 А @ 250 В АС / 5 А @ 30 В DC — подходит для управления электромагнитными клапанами (аварийная остановка реактора), приводами конвейеров (подача сырья) и реле защиты систем (защита от перегрева);
- Режимы работы “1oo2” (one-out-of-two): Возможность конфигурировать 2 выхода в режим взаимной проверки — команда выполняется только при совпадении сигналов от обоих выходов, что снижает риск ложных срабатываний (критично для систем безопасности, например, клапаны аварийной разгерметизации);
- Дублирование критических каналов: Для выходов класса SIL 2 можно настроить режим “активный-резервный” — при сбое основного канала автоматически активируется резервный за ≤10 мс, предотвращая потерю контроля над исполнителем.
Это позволяет использовать EMERSON KJ3241X1-BA1 в системах с нулевым допуском к простоям — например, в нефтеперерабатывающем заводе: контроллер DeltaV отправляет команду на закрытие клапана подачи мазута, модуль активирует основной выход, а резервный канал готов к работе при отказе, обеспечивая безперебойную остановку процесса при опасном режиме.
Отличительной чертой EMERSON KJ3241X1-BA1 является соответствие требованиям безопасности и адаптация к суровым условиям:
- Сертификация SIL 2 (IEC 61508): Подходит для систем с высокими требованиями к безопасности — например, защита реакторов от перегрева или управление клапанами хранилищ токсичных веществ;
- Галванризация изоляция 2500 В АС: Между выходными каналами и системной шиной — защищает от электромагнитных помех от высоковольтных компрессоров, трансформаторов и электродвигателей, характерных для нефтегазовых комплексов;
- Широкий диапазон рабочих температур (-40 °C – +70 °C): Работает стабильно в холодных цехах (например, северные газодобывающие комплексы) или условиях высоких температур (близко к котлам).
EMERSON KJ3241X1-BA1 оснащен также продвинутыми средствами диагностики:
- Реaltime мониторинг состояния: Модуль передаёт данные о состоянии каждого выхода (нагрузка, состояние реле контактов, температура компонентов) через протокол DeltaV Native в DCS — операторы могут отслеживать износ контактов или перегрузку, планируя замену до полного отказа;
- Защита от перегрева и короткого замыкания: Встроенная электроника автоматически отключает выход при перегрузке >6 А или коротком замыкании — предотвращает повреждение модуля и подключенных исполнителей.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Цифровой выходной модуль (Emerson DeltaV) |
| Количество выходов | 8 независимых релейных выходов |
| Максимальная нагрузка | 5 А @ 250 В АС; 5 А @ 30 В DC (на каждый выход) |
| Режимы работы | Обычный; “1oo2” (взаимная проверка); “активный-резервный” (для SIL 2) |
| SIL сертификация | Соответствует SIL 2 (IEC 61508) |
| Изоляция | 2500 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-3 |
| Протоколы связи | DeltaV Native, HART 7 (опционально); Modbus RTU (опционально, RS485) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -40 °C – +70 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 12 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx, FM Class I Div 2 |
Типичные сценарии применения
-
Нефтегазовая промышленность: Добыча газа
На газодобывающем комплексе EMERSON KJ3241X1-BA1 управляет 4 клапанами аварийной остановки трубопроводов и 4 реле защиты компрессоров. Два выхода для клапанов настроены в режим “1oo2” — команда на закрытие выполняется только при совпадении сигналов, предотвращая ложную остановку и потери газа. При перегрузке компрессора модуль отправляет команду на отключение через резервный выход за 8 мс, защищая оборудование от повреждения.
-
Химическая промышленность: Режимный реактор
В химическом заводе для синтеза опасных реактивов EMERSON KJ3241X1-BA1 управляет 3 клапанами подачи охлаждающей жидкости и 1 клапаном аварийной разгерметизации (класс SIL 2). Клапан разгерметизации настроен в режим “активный-резервный” — при сбое основного выхода резервный активируется за 5 мс, обеспечивая безопасную сброс давления при превышении критического уровня. Диагностика через DeltaV DCS предупреждает о износе контактов клапана за 2 недели до полного отказа.
-
Энергетика: котел ТЭС
В 800 МВт тепловой электростанции EMERSON KJ3241X1-BA1 управляет 6 клапанов подачи топлива и 2 реле защиты котла. Модуль работает в условиях высоких электромагнитных помех от турбины, но изоляция 2500 В АС гарантирует стабильность команд. При перегреве котла контроллер DeltaV отправляет команду на закрытие клапанов — модуль выполняет команду за 10 мс, предотвращая переheating и повреждение котла.
Сравнение с конкурентами
| Категория | EMERSON KJ3241X1-BA1 | Конкурент (например, Siemens SIMATIC PCS 7 DO модуль) |
|---|---|---|
| SIL сертификация | SIL 2 (IEC 61508) | SIL 1 |
| Режимы работы | “1oo2”, “активный-резервный” (для критических каналов) | Только обычный режим |
| Интеграция с DCS | Нативная совместимость с Emerson DeltaV (DeltaV Native, HART 7) | Требует настройки драйверов для PCS 7 |
| Изоляция | 2500 В АС | 2000 В АС |
| Защита от перегрева/змыкания | Автоматическое отключение (≤10 мс) | Отключение с задержкой (>50 мс) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем с требованиями SIL 2: Выбирайте EMERSON KJ3241X1-BA1 — его сертификация SIL 2 и режимы “1oo2”/“активный-резервный” соответствуют требованиям безопасности для критических процессов (реакторы, хранилища опасных веществ).
- Для объектов с Emerson DeltaV DCS: Модуль обеспечивает.native интеграцию с DeltaV — автоматически распознается контроллером, поддерживает все функции DCS (логика безопасности, отчетность), сокращая время монтажа и риск ошибок.
- Для сложных нагрузок: При управлении клапанами, приводами или реле с током ≤5 А — модуль не требует дополнительных контакторов, экономя место в шкафу и снижая стоимость системы.
Безопасные практики
- Конфигурация режимов для SIL 2: Для критических исполнителей (клапаны аварийной остановки, разгерметизации) всегда настраивайте выходы в режим “активный-резервный” или “1oo2” — это соответствует стандартам IEC 61508 и предотвращает отказ системы.
- Проверка нагрузки: Не превышайте максимальную нагрузку 5 А на выход — для исполнителей с током >5 А используйте мощные контакторы, чтобы избежать износа реле контактов.
- Регулярная диагностика: Ежемесячно проверяйте состояние выходов через интерфейс DeltaV Operate — отслеживайте износ контактов, температуру модуля и наличие ошибок, заменяя выходы или кабели вовремя.
- Бэкап конфигурации: Сохраняйте параметры модуля (режимы работы, назначение каналов) в DeltaV DCS и внешнем накопителе — позволяет быстро восстановить работу при замене модуля или сбое конфигурации.
