Описание

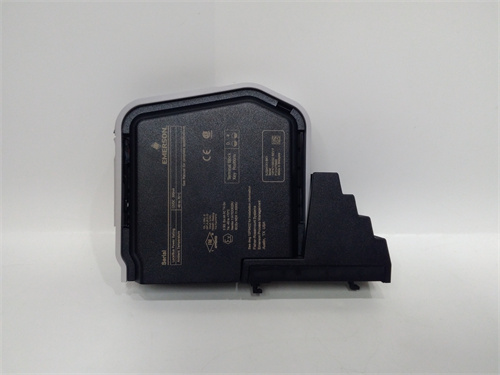

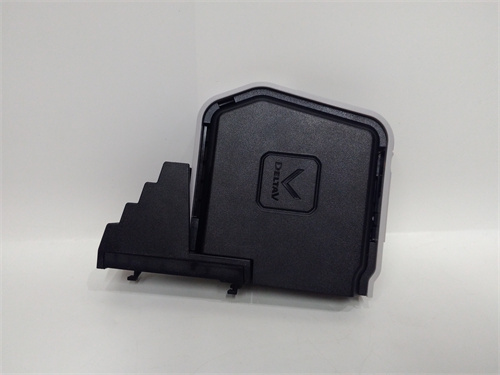

EMERSON KJ3241X1-BK1 — это промышленный цифровой выходной модуль из линейки контроллеров Emerson DeltaV, специализированный для надежного управления исполнительными механизмами (клапаны, приводы, реле) в среднеопасных автоматизированных системах. Его основная функция — преобразовать цифровые команды от контроллеров Emerson DeltaV DCS в физические сигналы, обеспечивая стабильность работы в стандартных промышленных условиях и баланс между функциональностью и экономичностью. Применяется в нефтегазовой промышленности (не критические линии транспортировки), пищевой промышленности (линии упаковки) и энергетике (вспомогательные системы котлов), где требуется универсальное решение для управления неэкстремальными процессами.
Основные функции и ключевые преимущества
Главные достоинства EMERSON KJ3241X1-BK1 — универсальность, простота интеграции и надежность в стандартных условиях. Модуль оснащен 8 независимых цифровых выходов, представленных релейным типом, подходящих для большинства индустриальных нагрузок:
- Релейные выходы: Каждый поддерживает нагрузку до 5 А @ 250 В АС / 5 А @ 30 В DC — подходит для управления электромагнитными клапанами (подача воды в вспомогательные системы), приводами конвейеров упаковки и сигнальными лампами на операторских панелях;
- Стандартные режимы работы: Поддерживает одиночный режим для каждого выхода — удобно для подключения независимых исполнителей, не требующих сложной логики защиты (например, клапаны подачи сырья в пищевой завод);
- Простота конфигурации: Интеграция с ПО Emerson DeltaV Explorer позволяет настроить параметры (назначение выходов, задержку включения) за несколько минут, без необходимости глубоких знаний промышленного программирования.
Это позволяет использовать EMERSON KJ3241X1-BK1 в универсальных сценариях — например, в линии упаковки соков: контроллер DeltaV отправляет команду на запуск привода конвейера, модуль активирует выход за 50 мс, а релейная конструкция гарантирует совместимость с большинством стандартных исполнителей, не требуя дополнительных адаптеров.
Отличительной чертой EMERSON KJ3241X1-BK1 является адаптация к стандартным промышленным условиям и интеграция с Emerson DeltaV:
- Галванризация изоляция 2000 В АС: Между выходными каналами и системной шиной — защищает от электромагнитных помех от обычных промышленных устройств (электродвигатели до 50 кВт, трансформаторы низкого напряжения), достаточную для не критических зон;
- Нативная интеграция с Emerson DeltaV DCS: Модуль автоматически распознается контроллером при подключении, поддерживает протокол DeltaV Native — операторы могут отслеживать состояние выходов через интерфейс DeltaV Operate, без настройки внешних драйверов;
- Компактная конструкция: Размеры 100×80×30 мм — удобно монтировать в плотных шкафах с другими модулями Emerson DeltaV, не занимая лишнего пространства.
EMERSON KJ3241X1-BK1 оснащен также базовыми средствами защиты и диагностики:
- Защита от перегрузки и короткого замыкания: Встроенная электроника автоматически отключает выход при перегрузке >6 А или коротком замыкании — предотвращает повреждение модуля и подключенных исполнителей;
- Диагностика базового уровня: Передаёт данные о состоянии выходов (включен/выключен, наличие ошибки) в DCS — операторы могут быстро выявлять простые проблемы (например, “выход 3 — перегрузка, проверьте клапан”);
- Широкий диапазон рабочих температур (-20 °C – +60 °C): Работает стабильно в большинстве производственных цехов, не требующих экстремальных условий.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Цифровой выходной модуль (Emerson DeltaV) |
| Количество выходов | 8 независимых релейных выходов |
| Максимальная нагрузка | 5 А @ 250 В АС; 5 А @ 30 В DC (на каждый выход) |
| Режимы работы | Одиночный (для каждого выхода) |
| Изоляция | 2000 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-2 |
| Протоколы связи | DeltaV Native; Modbus RTU (опционально, RS485) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -20 °C – +60 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 10 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Нефтегазовая промышленность: Вспомогательная линия
На нефтеперерабатывающем заводе EMERSON KJ3241X1-BK1 управляет 4 клапанами подачи воды в систему охлаждения вспомогательных механизмов и 4 реле сигнализации. Контроллер DeltaV отправляет команду на включение клапана при повышении температуры механизма — модуль активирует выход за 40 мс, обеспечивая своевременную охлаждение. Базовая диагностика позволяет операторам быстро выявить неисправность клапана, если сигнал о температуре не снижается.
-
Пищевой промышленность: Линия упаковки
В пищевом заводе для упаковки консервов EMERSON KJ3241X1-BK1 подключен к 6 приводам конвейеров (упаковка готовой продукции) и 2 реле управления нагревателями упаковочной пленки. Модуль синхронизируется с контроллером DeltaV — при готовности консервов на линии активирует привод конвейера, а при перегреве пленки отключает нагреватель. Релейные выходы гарантируют совместимость с стандартными приводами и нагревателями.
-
Энергетика: Вспомогательные системы котла
В 500 МВт тепловой электростанции EMERSON KJ3241X1-BK1 управляет 5 клапанами подачи химикатов в систему очистки воды (вспомогательная для котла) и 3 сигнальные лампы. Модуль работает в условиях умеренных помех от основного оборудования, а изоляция 2000 В АС обеспечивает стабильность команд. При отсутствии химиката — контроллер DeltaV отключает соответствующий клапан через модуль, предотвращая подачу неочищенной воды.
Сравнение с конкурентами
| Категория | EMERSON KJ3241X1-BK1 | Конкурент (например, Schneider Modicon M262 DO модуль) |
|---|---|---|
| Интеграция с DCS | Нативная совместимость с Emerson DeltaV | Требует настройки драйверов для Schneider EcoStruxure |
| Изоляция | 2000 В АС (для стандартных помех) | 1500 В АС |
| Потребляемая мощность | 10 Вт (оптимизирована) | 12 Вт (стандартная) |
| Простота конфигурации | Через DeltaV Explorer (без программирования) | Требует изучения Schneider SoMachine Basic |
| Совместимость с исполнителями | Поддержка большинства стандартных релейных нагрузок (≤5 А) | Ограниченная поддержка нагрузок >3 А |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем с Emerson DeltaV DCS (не критические процессы): Выбирайте EMERSON KJ3241X1-BK1 — его.native интеграция с DeltaV сокращает время монтажа и избежает конфликтов с другими модулями Emerson.
- Для среднеопасных сценариев: Если требуется управление неэкстремальными исполнителями (упаковка, вспомогательные системы) — модуль обеспечивает достаточную надежность без лишних затрат на сложные защитные функции.
- Для проектов с ограниченным бюджетом: При необходимости универсального решения для 8 выходов — EMERSON KJ3241X1-BK1 экономит стоимость по сравнению с модулями SIL-класса, не теряя базовой функциональности.
Безопасные практики
- Проверка нагрузки: Не превышайте максимальную нагрузку 5 А на выход — для исполнителей с током >5 А используйте дополнительные контакторы, чтобы избежать износа реле контактов.
- Проводка: Используйте кабели с двойной изоляцией (AWG 22–24) для подключения выходов — особенно для длинных трасс (>5 м), чтобы снизить риск короткого замыкания.
- Регулярная диагностика: Ежедневно проверяйте состояние выходов через интерфейс DeltaV Operate — своевременно заменяйте повреждённые кабели или исполнители, чтобы избежать остановки процесса.
- Бэкап конфигурации: Сохраняйте параметры модуля (назначение выходов) в DeltaV DCS и внешнем накопителе — позволяет быстро восстановить работу при замене модуля.
