Описание
Общая информация о продукте

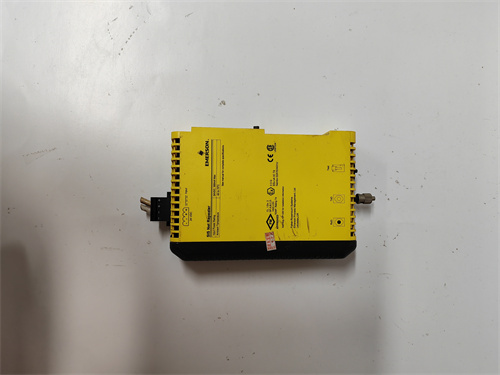

Первым делом познакомимся с компонентом EMERSON KJ4001X1-BE1 — это промышленный контроллер коммуникаций (шлюз данных) для системы распределенного управления (DCS) Emerson DeltaV, разработанный для организации надежной связи между модулями ввода-вывода (I/O) DeltaV, центральными контроллерами и внешними автоматизированными системами (SCADA, MES, сторонние PLC). Ссылка на продукт EMERSON KJ4001X1-BE1 позволяет получить детальную техническую документацию, включая схемы подключения, список поддерживаемых протоколов и данные о совместимости с версиями DeltaV (вставьте здесь предоставленную ссылку). EMERSON KJ4001X1-BE1 является критическим элементом инфраструктуры DCS, так как он обеспечивает синхронизацию данных в режиме реального времени — даже небольшие задержки или потери сигнала могут привести к нестабильности производственных процессов или авариям в нефтегазовой, химической и энергетической отраслях.
Технические параметры продукта
EMERSON KJ4001X1-BE1 имеет технические характеристики, отвечающие высоким требованиям к скорости, надежности и безопасности коммуникаций:
- Тип устройства: Контроллер коммуникаций для DCS Emerson DeltaV (оптимизирован для распределенных сетей);
- Поддерживаемые протоколы:
- Внутрисистемные: DeltaV Control Network (DCN) — для связи с модулями I/O DeltaV (например, KJ3002X1-BF1, KJ2201X1-JA1);
- Внешние: Modbus TCP, EtherNet/IP, OPC UA (версия 1.04, с поддержкой шифрования TLS 1.3), PROFINET (опционально via дополнительную плату);
- Интерфейсы коммуникации:
- 4 порта Ethernet RJ45 (1 Гбит/с) — 2 для подключения к DeltaV DCN (резервная топология для отказоустойчивости), 2 для внешних сетей (SCADA/MES);
- 1 порт RS-485 (опционально) — для поддержки Modbus RTU (для подключения старых аналоговых датчиков или локальных панелей управления);
- Производительность:
- Скорость передачи данных в DCN: до 1 Гбит/с;
- Латентность передачи: <0,3 мс (для критических сигналов, например, команды аварийного останова);
- Поддержка до 1024 одновременных подключений к внешним устройствам;
- Защита данных:
- Шифрование: TLS 1.3 (для OPC UA/EtherNet/IP), AES-256 (для внутренних передач в DCN);
- Аутентификация: Поддержка LDAP, Active Directory и локальных учетных записей — предотвращает несанкционированный доступ к данным DCS;
- Уровень защиты: Класс IP20 (для установки в шкафы управления DeltaV) + защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2;
- Рабочий диапазон температур: -10 °C до +65 °C;
- Питание: 24 В DC (потребление 250 мА максимально);
- Размеры: 178 мм (ширина) × 140 мм (глубина) × 44 мм (высота) — монтаж в DIN-рейки шкафов DeltaV.
Преимущества и особенности
EMERSON KJ4001X1-BE1 выделяется среди контроллеров коммуникаций благодаря ряду уникальных преимуществ:
- Высокая отказоустойчивость сети: Двойная топология DeltaV DCN (2 Ethernet-порта) и избыточные внешние каналы делают EMERSON KJ4001X1-BE1 устойчивым к сбоям кабелей или портов — при отключении одного канала связь автоматически переключается на резервный, исключая простои DCS. Это критично для процессов, где остановка даже на 1 секунду приводит к потерям (например, переработка нефти);
- Современная безопасность данных: TLS 1.3 и AES-256 EMERSON KJ4001X1-BE1 обеспечивают соответствие стандартам критических отраслей — например, FDA 21 CFR Part 11 (фармацевтика) или ISO 27001 (информационная безопасность), защищая данные от перехвата или искажения при передаче в внешние системы;
- Универсальная интеграция: Поддержка всех популярных промышленных протоколов позволяет EMERSON KJ4001X1-BE1 подключать DeltaV к любым внешним устройствам — от SCADA Siemens WinCC до PLC Allen-Bradley ControlLogix — без дополнительных шлюзов. Опциональная поддержка PROFINET расширяет совместимость с европейскими производителями оборудования (например, Bosch Rexroth);
- Легкая конфигурация и диагностика: Настройку шлюза выполняют через ПО DeltaV Studio — интерфейс включает интерактивный дашборд с real-time статусом портов, нагрузкой сети и логами событий. Встроенные алгоритмы предиктивной диагностики предупреждают операторов о возможных проблемах (например, приближающейся перегрузкой канала) за 48 часа до возникновения сбоя, позволяя устранить их заранее.
Примеры применения в отраслях
EMERSON KJ4001X1-BE1 широко используется в отраслях с высокими требованиями к надежности коммуникаций:
- Нефтегазовая отрасль: Модернизация системы мониторинга нефтеперекачивающих труб «Газпромнефть» (Сибирь) — EMERSON KJ4001X1-BE1 связал DCS DeltaV с PLC Siemens S7-1500 (управление клапанами аварийного останова) через EtherNet/IP. При сбое основного Ethernet-порта связь автоматически перешла на резервный, а защита от ЭМП предотвратила искажения сигналов от рядом расположенных насосов — избежано остановки транспортировки нефти (потери от остановки: ~1 млн руб/час);
- Фармацевтика: Завод по производству вакцин «Меркурий» (Москва) — EMERSON KJ4001X1-BE1 интегрировал DCS DeltaV с системой качества MES SAP через зашифрованный OPC UA-канал (TLS 1.3). Это обеспечило соответствие требованиям FDA 21 CFR Part 11 (все данные о производстве вакцин логировались и защищались от изменения), а предиктивная диагностика помогла устранить перегрузку канала перед началом критического батча — не нарушена производственная графика;
- Энергетика: ТЭЦ «Сургутэнерго» — EMERSON KJ4001X1-BE1 связал DCS DeltaV (управление турбинами) с системой мониторинга электроэнергопотребления SCADA ABB через Modbus TCP. Латентность <0,3 мс позволяла операторам регулировать нагрузку турбин в реальном времени, снизив расход угольной муки на 9% и уменьшив выбросы CO₂.
Сравнение с конкурентами
Для оценки преимуществ EMERSON KJ4001X1-BE1 сравним его с аналогичным контроллером коммуникаций — Siemens S7-400 CP 443-1 Advanced (6GK7443-1AX30-0XE0):
| Параметр | EMERSON KJ4001X1-BE1 | Siemens S7-400 CP 443-1 Advanced |
|---|---|---|
| Количество Ethernet-портов | 4 (2 DCN + 2 внешних) | 2 (1 основный + 1 резервный) |
| Протоколы (внешние) | Modbus TCP/RTU, EtherNet/IP, OPC UA (TLS 1.3), PROFINET (опционально) | PROFINET, EtherNet/IP (Modbus TCP — опционально, OPC UA — нет) |
| Шифрование | TLS 1.3, AES-256 | TLS 1.2 (AES-128) |
| Латентность | <0,3 мс | <1 мс |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Совместимость с DCS | Полная (Emerson DeltaV v14+) | Полная (Siemens PCS 7) |
Как видно из таблицы, EMERSON KJ4001X1-BE1 имеет больше портов, современнее шифрование, ниже латентность и более высокую защиту от ЭМП — это делает его предпочтительным выбором для интеграции DCS Emerson DeltaV, особенно в критических отраслях, где безопасность и надежность коммуникаций являются приоритетом.
Советы по выбору и предостережения
-
Советы по выбору: При выборе EMERSON KJ4001X1-BE1 учитывайте:
- Требуемую отказоустойчивость: Если система не допускает простоев (нефтегаз, фармацевтика), 4 Ethernet-порта и резервная топология EMERSON KJ4001X1-BE1 обеспечат максимальную надежность. Для менее критических процессов (например, вентиляция цехов) можно использовать базовые модели, но шлюз Emerson дает запас по функционалу;
- Протокол внешних систем: Если нужно интеграцию с PROFINET или OPC UA (TLS 1.3), выбирайте вариант с соответствующей опцией — стандартная версия поддерживает Modbus TCP/RTU и EtherNet/IP. Для проверки совместимости с конкретной SCADA/MES используйте документацию по ссылке на EMERSON KJ4001X1-BE1;
- Уровень электромагнитных помех: В помещениях с высоким уровнем ЭМП (например, с большим количеством электродвигателей или трансформаторов) шлюз с защитой EN 61000-6-2 (уровень 3) станет ключевым фактором — он предотвратит искажения данных и потерю связи.
-
Предостережения:
- При настройке шифрования используйте только современные протоколы (TLS 1.3, AES-256) — устаревшие TLS 1.0/1.2 не обеспечивают достаточную безопасность. Параметры настраиваются через DeltaV Studio в разделе «Безопасность» EMERSON KJ4001X1-BE1;
- Не подключайте несанкционированные устройства к портам DCN — это может нарушить синхронизацию модулей DeltaV и привести к сбоям процессов. Используйте аутентификацию LDAP для контроля доступа к внешним портам;
- Регулярно обновляйте прошивку через DeltaV Studio — обновления исправляют уязвимости безопасности, расширяют поддержку новых протоколов и улучшают стабильность работы. Лог обновлений сохраняйте для соответствия требованиям отраслевых стандартов (например, ISO 9001).
