Описание

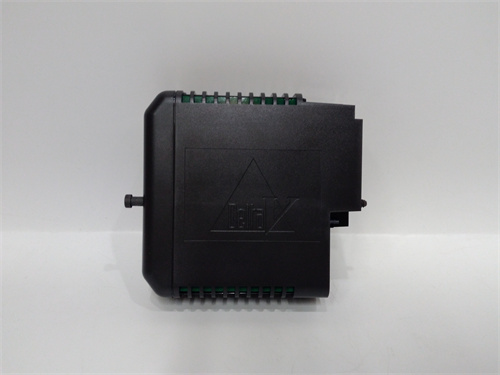

EMERSON KJ4010X1-BC1 — это высокопроизводительный цифровой входной модуль, разработанный для систем автоматизации Emerson DeltaV, специализированный на надежной обработке дискретных сигналов от промышленных сенсоров и исполнительных механизмов. Его основная функция — принимать цифровые сигналы (NO/NC) от кнопок управления, предохранителей, датчиков положения и передавать их в контроллеры DeltaV для анализа и формирования управляющих команд. Применяется в нефтегазовой промышленности, химической сфере, энергетике и пищевой промышленности, где требуется высокая надежность, быстрая реакция и.native интеграция с системами Emerson.
Основные функции и ключевые преимущества
Главные достоинства EMERSON KJ4010X1-BC1 — высокая скорость обработки сигналов, расширенная защита от помех, масштабируемость и простота обслуживания. Модуль сочетает критические возможности для эффективного сбора дискретных данных:
- Быстрая обработка и передача сигналов: Обеспечивает время реакции на входные сигналы не более 1 мс и синхронную передачу данных в контроллер DeltaV через шину системы — критично для процессов с требованиями реального времени (например, аварийное отключение оборудования или регулирование производственных линий);
- Усиленная защита и устойчивость: Имеет галваническую изоляцию 2500 В АС между каналами и системной шиной, а также защиту от электромагнитных помех по стандартам IEC 61000-4 и от коротких замыканий — гарантирует работу в условиях сильных электромагнитных выбросов и агрессивных промышленных сред;
- Масштабируемость и гибкость: Поддерживает подключение до 16 дискретных входов, а также может быть объединен в группы с другими модулями Emerson для расширения системы — адаптируется к потребностям как небольших производственных участков, так и крупных промышленных комплексов;
- Расширенная диагностика и мониторинг: Встроенные функции самодиагностики контролируют состояние каждого канала, генерируя сигналы об ошибках (обрыв цепи, короткое замыкание, перегрузка) и передавая данные о состоянии модуля в систему DeltaV — позволяет операторам своевременно выявлять неисправности и устранять их до нарушения процесса.
Это позволяет использовать EMERSON KJ4010X1-BC1 в практических сценариях — например, на химическом заводе: модуль принимает сигналы от датчиков положения клапанов реакторов (NO) и предохранительных устройств (NC). При обнаружении несанкционированного открытия клапана EMERSON KJ4010X1-BC1 мгновенно передаёт сигнал в контроллер DeltaV, который активирует аварийное отключение подачи реагентов и информирует операторов через панель мониторинга. Быстрая реакция модуля предотвращает утечку токсичных веществ, а защита от помех гарантирует стабильность работы вблизи высоковольтного оборудования.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Промышленный цифровой входной модуль (Emerson DeltaV) |
| Количество входных каналов | 16 дискретных входов |
| Типы принимаемых сигналов | Дискретные: NO (Normally Open), NC (Normally Closed) |
| Номинальное напряжение входов | 24 В DC |
| Максимальный ток на канал | 100 мА |
| Время реакции | ≤1 мс |
| Изоляция | 2500 В АС (галваническая изоляция между каналами, землей и системной шиной) |
| Защита от помех | IEC 61000-4-2 (статика: 8 кВ), IEC 61000-4-5 (импульсные помехы: 4 кВ); Защита от коротких замыканий |
| Индикация | LED-индикаторы для каждого канала (статус сигнала/ошибка); Общий индикатор питания и исправности модуля |
| Протоколы связи | Emerson DeltaV proprietary (шину системы DeltaV) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -20 °C – +60 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Питание | 24 В DC (±10%); Потребляемая мощность: Максимально 18 Вт |
| Сертификации | CE, UL 508, IEC 61131-2, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Нефтегазовая промышленность: Неперерабатывающие заводы (НПЗ)
На НПЗ EMERSON KJ4010X1-BC1 интегрируется в систему управления насосными станциями. Модуль принимает сигналы от датчиков положения шаровых клапанов и предохранительных сигналов от систем пожаротушения. При возникновении утечки нефти и активации пожаротушения EMERSON KJ4010X1-BC1 передает сигналы в контроллер DeltaV, который останавливает насосы и закрывает магистрали, предотвращая распространение пожара. Расширенная диагностика позволяет отслеживать состояние клапанов в реальном времени, планируя профилактическое обслуживание.
-
Энергетика: Газовые турбинные установки
В газовой электростанции EMERSON KJ4010X1-BC1 принимает сигналы от датчиков положения лопастей турбины и аварийных кнопок управления. При обнаружении аномального положения лопастей или активации аварийной кнопки EMERSON KJ4010X1-BC1 мгновенно сигнализирует контроллеру, который останавливает турбину и запускает системы охлаждения. Быстрое время реакции (≤1 мс) предотвращает повреждение турбины и снижение производительности электростанции.
-
Пищевая промышленность: Линии упаковки
На пищевом заводе EMERSON KJ4010X1-BC1 контролирует сигналы от датчиков наличия продукции на конвейерах и кнопок остановки операторов. При отсутствии продукции на участке конвейера или активации кнопки остановки EMERSON KJ4010X1-BC1 передает сигнал в контроллер DeltaV, который останавливает конвейер и информирует операторов. Гибкость модуля позволяет интегрировать его в существующие линии упаковки, расширяя функционал системы автоматизации.
Сравнение с конкурентами
| Категория | EMERSON KJ4010X1-BC1 | Конкурент (например, Siemens SM 321) |
|---|---|---|
| Интеграция с системами | Нативная (Emerson DeltaV, без адаптеров) | Требует настройки драйверов для совместимости с системами Emerson |
| Время реакции | ≤1 мс | ≤2 мс |
| Количество входных каналов | 16 | 8–16 (в зависимости от модели) |
| Защита от помех | IEC 61000-4-2/5 + защита от коротких замыканий | IEC 61000-4-2/5 (без отдельной защиты от коротких замыканий) |
| Диагностика | Подробная диагностика каждого канала и состояния модуля | Базовая диагностика ошибок каналов |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем автоматизации Emerson DeltaV: Выбирайте EMERSON KJ4010X1-BC1 — его.native интеграция с платформой DeltaV обеспечивает синхронность данных, упрощает настройку и снижает риск проблем совместимости, критические для стабильности промышленных процессов;
- Для процессов с требованиями реального времени: Если требуется быстрая реакция на аномалии (например, аварийное отключение оборудования) — его время реакции ≤1 мс гарантирует оперативное реагирование и предотвращение катастрофических последствий;
- Для масштабируемых систем: При планировании расширения автоматизированной системы — возможность объединения модулей и поддержка 16 входов делают EMERSON KJ4010X1-BC1 оптимальным выбором для как небольших, так и крупных производственных объектов.
Безопасные практики
- Правильная конфигурация каналов: Перед запуском настройте каждый канал под тип сигнала (NO/NC) через программное обеспечение DeltaV — неправильная конфигурация может привести к ложным сигналам или нереагированию системы на аномалии;
- Регулярная диагностика: Ежемесячно проверяйте состояние модуля и подключений через интерфейс DeltaV — анализируйте данные диагностики на наличие ошибок каналов, устраняя неисправности (обрыв кабеля, повреждение сенсора) своевременно;
- Использование качественных кабелей и компонентов: Для подключения сенсоров используйте экранированные кабели с двойной заземляцией, а выбирайте сенсоры, соответствующие техническим параметрам модуля — это снижает влияние помех и продлевает срок службы системы;
- Бэкап конфигурации: Сохраняйте параметры конфигурации модуля в защищенном хранилище и в системе DeltaV — при замене модуля или сбросе настроек это позволит быстро восстановить работу, минимизируя простои в производстве
