Описание

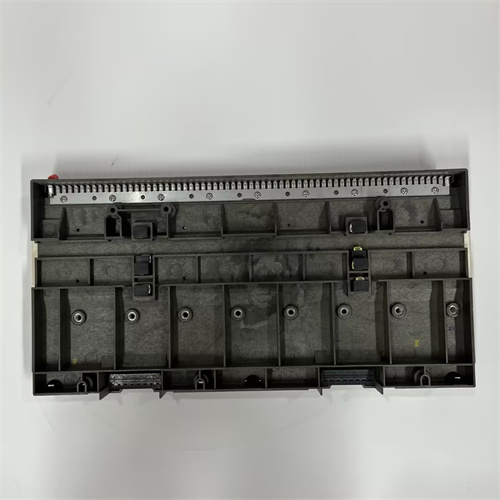

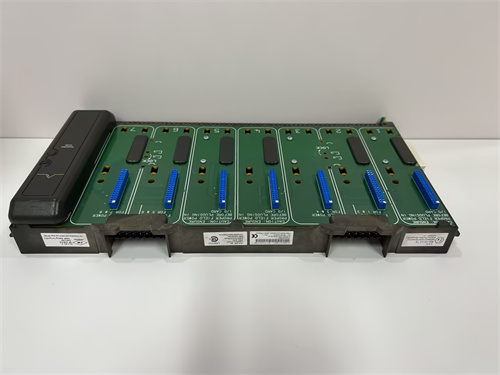

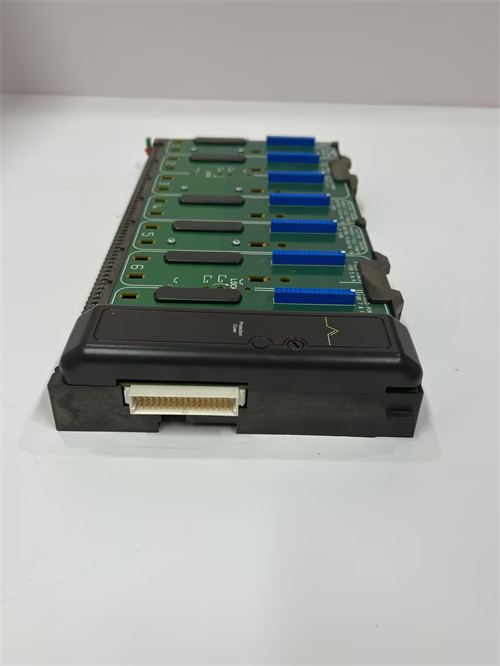

EMERSON KJ4010X1-NB1 — это высоконадежный цифровой входной модуль, разработанный для интеграции в системы автоматизации Emerson DeltaV, специализированный на точном приеме и обработке дискретных сигналов от промышленных сенсоров и устройств контроля. Его основная функция — преобразовать дискретные сигналы (состояния клапанов, датчиков положения, кнопок управления) в данные, пригодные для обработки контроллерами DeltaV, а также обеспечивать реальномерную передачу информации в системы мониторинга и управления. Применяется в нефтегазовой промышленности, химической сфере, энергетике и пищевой промышленности, где требуется стабильность работы в суровых условиях, быстрая реакция на сигналы и.native совместимость с экосистемой Emerson.
Основные функции и ключевые преимущества
Главные достоинства EMERSON KJ4010X1-NB1 — высокая скорость реакции, усиленная защита от внешних воздействий, масштабируемость и расширенная диагностика. Модуль сочетает критические возможности для эффективного сбора дискретных данных:
- Быстрая обработка сигналов: Обеспечивает время реакции на входные дискретные сигналы не более 1 мс, что гарантирует оперативное реагирование системы на изменения в производственном процессе (например, аварийные сигналы или срабатывание предохранителей);
- Усиленная надежность и защита: Имеет галваническую изоляцию 2500 В АС между каналами, системной шиной и землей, а также защиту от электромагнитных помех по стандартам IEC 61000-4 и от коротких замыканий — обеспечивает стабильную работу в условиях сильных электромагнитных выбросов и агрессивных промышленных сред;
- Гибкость и масштабируемость: Поддерживает до 16 дискретных входов и может быть интегрирован в группы с другими модулями Emerson DeltaV, позволяя расширять функционал автоматизированной системы под конкретные потребности производственного объекта;
- Детальная диагностика: Встроенные функции самодиагностики контролируют состояние каждого канала, а также общую исправность модуля, генерируя сигналы об ошибках (обрыв цепи, перегрузка, короткое замыкание) и передавая их в контроллер DeltaV — позволяет операторам своевременно выявлять и устранять неисправности до нарушения производственного процесса.
Это позволяет использовать EMERSON KJ4010X1-NB1 в практических сценариях — например, на нефтегазовой добывающей платформе: модуль принимает сигналы от датчиков положения шаровых клапанов и аварийных кнопок управления. При обнаружении несанкционированного открытия критического клапана EMERSON KJ4010X1-NB1 мгновенно передаёт сигнал в контроллер DeltaV, который активирует аварийное отключение подачи нефти и информирует операторов через центральную панель мониторинга. Быстрая реакция модуля предотвращает утечки и катастрофические последствия, а защита от влаги и коррозии обеспечивает надежность в морской среде.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Промышленный цифровой входной модуль (Emerson DeltaV) |
| Количество входных каналов | 16 дискретных входов |
| Типы принимаемых сигналов | Дискретные: NO (Normally Open), NC (Normally Closed) |
| Номинальное напряжение входов | 24 В DC |
| Максимальный ток на канал | 100 мА |
| Время реакции | ≤1 мс |
| Изоляция | 2500 В АС (галваническая изоляция между каналами, системной шиной и землей) |
| Защита от помех | IEC 61000-4-2 (статика: 8 кВ), IEC 61000-4-5 (импульсные помехы: 4 кВ); Защита от коротких замыканий |
| Индикация | LED-индикаторы для каждого канала (статус сигнала/ошибка); Общий индикатор питания и исправности модуля |
| Протоколы связи | Emerson DeltaV proprietary (шину системы DeltaV) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -20 °C – +60 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Питание | 24 В DC (±10%); Потребляемая мощность: Максимально 18 Вт |
| Сертификации | CE, UL 508, IEC 61131-2, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Химическая промышленность: Реакторные комплексы
В химическом заводе EMERSON KJ4010X1-NB1 интегрируется в систему управления реакторами. Модуль принимает сигналы от датчиков положения клапанов подачи реагентов и срабатывания термальных предохранителей. При превышении температуры реакции и срабатывании предохранителя EMERSON KJ4010X1-NB1 мгновенно передаёт сигнал в контроллер DeltaV, который останавливает подачу реагентов и открывает клапаны сброса избыточного давления, предотвращая взрыв или утечку токсичных веществ. Детальная диагностика позволяет отслеживать состояние клапанов и планировать профилактическое обслуживание.
-
Энергетика: Тепловые электростанции (ТЭС)
На ТЭС EMERSON KJ4010X1-NB1 принимает сигналы от датчиков положения лопастей котлов и аварийных кнопок операторов. При обнаружении аномального положения лопастей или активации аварийной кнопки EMERSON KJ4010X1-NB1 сигнализирует контроллеру, который останавливает котел и запускает системы охлаждения. Быстрое время реакции (≤1 мс) предотвращает перегрев и повреждение оборудования, а защита от электромагнитных помех гарантирует стабильность работы вблизи высоковольтного оборудования.
-
Пищевая промышленность: Линии консервации
На пищевом заводе EMERSON KJ4010X1-NB1 контролирует сигналы от датчиков наличия продукции на конвейерах и кнопок остановки операторов. При отсутствии продукции на критическом участке конвейера или активации кнопки остановки EMERSON KJ4010X1-NB1 передает сигнал в контроллер DeltaV, который останавливает конвейер и информирует операторов. Гибкость модуля позволяет интегрировать его в существующие линии производства, расширяя функционал системы автоматизации и повышая безопасность работы.
Сравнение с конкурентами
| Категория | EMERSON KJ4010X1-NB1 | Конкурент (например, Siemens SM 321) |
|---|---|---|
| Интеграция с системами | Нативная (Emerson DeltaV, без адаптеров) | Требует настройки драйверов для совместимости с системами Emerson |
| Время реакции | ≤1 мс | ≤2 мс |
| Количество входных каналов | 16 | 8–16 (в зависимости от модели) |
| Защита от помех | IEC 61000-4-2/5 + защита от коротких замыканий | IEC 61000-4-2/5 (без отдельной защиты от коротких замыканий) |
| Диагностика | Детальная диагностика каждого канала и состояния модуля | Базовая диагностика ошибок каналов |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем автоматизации Emerson DeltaV: Выбирайте EMERSON KJ4010X1-NB1 — его.native интеграция с платформой DeltaV обеспечивает синхронность данных, упрощает настройку и снижает риск проблем совместимости, критические для стабильности промышленных процессов;
- Для процессов с требованиями реального времени: Если требуется быстрая реакция на аномалии (например, аварийное отключение оборудования) — его время реакции ≤1 мс гарантирует оперативное реагирование и предотвращение катастрофических последствий;
- Для масштабируемых систем: При планировании расширения автоматизированной системы — возможность объединения модулей и поддержка 16 входов делают EMERSON KJ4010X1-NB1 оптимальным выбором для как небольших, так и крупных производственных объектов.
Безопасные практики
- Правильная конфигурация каналов: Перед запуском настройте каждый канал под тип сигнала (NO/NC) через программное обеспечение DeltaV — неправильная конфигурация может привести к ложным сигналам или нереагированию системы на аномалии;
- Регулярная диагностика: Ежемесячно проверяйте состояние модуля и подключений через интерфейс DeltaV — анализируйте данные диагностики на наличие ошибок каналов, устраняя неисправности (обрыв кабеля, повреждение сенсора) своевременно;
- Использование качественных кабелей и компонентов: Для подключения сенсоров используйте экранированные кабели с двойной заземляцией, а выбирайте сенсоры, соответствующие техническим параметрам модуля — это снижает влияние помех и продлевает срок службы системы;
- Бэкап конфигурации: Сохраняйте параметры конфигурации модуля в защищенном хранилище и в системе DeltaV — при замене модуля или сбросе настроек это позволит быстро восстановить работу, минимизируя простои в производстве.
