Описание

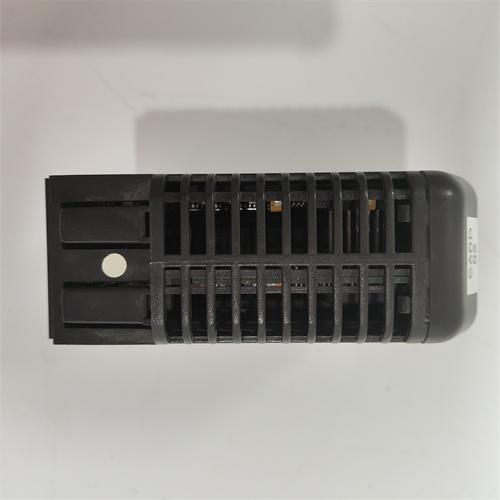

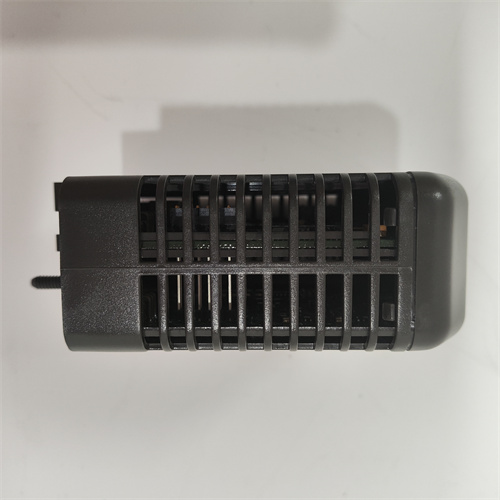

Emerson KJ4110X1-EB1 — это высокопроизводительный цифровой выходной модуль, разработанный для интеграции в системы автоматизации Emerson DeltaV. Он специализируется на надежной передаче дискретных управляющих сигналов от контроллеров DeltaV к исполнительным механизмам промышленного оборудования. Его основная функция — преобразовать цифровые команды контроллера в физические сигналы для управления клапанами, насосами, электродвигателями и другими устройств, обеспечивая синхронность и стабильность производственных процессов. Применяется в нефтегазовой промышленности, химической сфере, энергетике и пищевой промышленности, где требуется высокая надежность, быстрая реакция и.native совместимость с экосистемой Emerson.
Основные функции и ключевые преимущества
Главные достоинства Emerson KJ4110X1-EB1 — высокая скорость реакции, усиленная защита от внешних воздействий, гибкая конфигурация и расширенная диагностика. Модуль сочетает критические возможности для эффективного управления промышленным оборудованием:
- Быстрая передача управляющих сигналов: Обеспечивает время реакции на команды контроллера не более 1 мс, что критично для процессов с требованиями реального времени (например, аварийное отключение оборудования или регулирование производственных линий);
- Усиленная надежность и защита: Имеет галваническую изоляцию 2500 В АС между каналами, системной шиной и землей, а также защиту от электромагнитных помех по стандартам IEC 61000-4 и от коротких замыканий — гарантирует стабильную работу в условиях сильных электромагнитных выбросов и агрессивных промышленных сред;
- Гибкость в управлении: Поддерживает до 16 дискретных выходов с возможностью настройки каждого канала под тип исполнительного устройства (например, релейные контакты или транзисторные выходы), а также может быть интегрирован в группы с другими модулями DeltaV для расширения функционала системы;
- Детальная диагностика: Встроенные функции самодиагностики контролируют состояние каждого выходного канала и общую исправность модуля, генерируя сигналы об ошибках (перегрузка, короткое замыкание) и передавая их в контроллер DeltaV — позволяет операторам своевременно выявлять неисправности и устранять их до остановки производства.
Это позволяет использовать Emerson KJ4110X1-EB1 в практических сценариях — например, на химическом заводе: модуль принимает команды от контроллера DeltaV для управления клапанами подачи реагентов в реактор. При достижении заданного уровня реакционной смеси Emerson KJ4110X1-EB1 мгновенно передаёт сигнал на закрытие клапанов, предотвращая переполнение. В случае возникновения короткого замыкания на одном из каналов модуль немедленно информирует контроллер, активируя аварийное предупреждение для операторов.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Промышленный цифровой выходной модуль (Emerson DeltaV) |
| Количество выходных каналов | 16 дискретных выходов |
| Типы выходных сигналов | Дискретные: транзисторные (NPN/PNP) или релейные контакты (NO/NC) — настраиваемые |
| Номинальное напряжение выходов | 24 В DC |
| Максимальный ток на канал | 500 мА (для транзисторных выходов); 2 А (для релейных контактов) |
| Время реакции | ≤1 мс |
| Изоляция | 2500 В АС (галваническая изоляция между каналами, системной шиной и землей) |
| Защита от помех | IEC 61000-4-2 (статика: 8 кВ), IEC 61000-4-5 (импульсные помехы: 4 кВ); Защита от коротких замыканий |
| Индикация | LED-индикаторы для каждого канала (статус работы/ошибка); Общий индикатор питания и исправности модуля |
| Протоколы связи | Emerson DeltaV proprietary (шину системы DeltaV) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -20 °C – +60 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Питание | 24 В DC (±10%); Потребляемая мощность: Максимально 20 Вт |
| Сертификации | CE, UL 508, IEC 61131-2, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Нефтегазовая промышленность: Неперерабатывающие заводы (НПЗ)
На НПЗ Emerson KJ4110X1-EB1 интегрируется в систему управления насосными станциями. Модуль принимает команды от контроллера DeltaV для запуска/остановки насосов и открытия/закрытия шаровых клапанов в трубопроводах. При обнаружении утечки нефти и активации пожаротушения Emerson KJ4110X1-EB1 мгновенно передаёт сигналы на остановку насосов и закрытие магистралей, предотвращая распространение пожара. Расширенная диагностика позволяет отслеживать состояние исполнительных механизмов, планируя профилактическое обслуживание.
-
Энергетика: Газовые турбинные установки
В газовой электростанции Emerson KJ4110X1-EB1 управляет системой регулирования лопастей турбины и приводами насосов охлаждения. При изменении нагрузки на генератор контроллер отправляет команды на корректировку угла наклона лопастей — Emerson KJ4110X1-EB1 передаёт сигналы на серводвигатели через выходные каналы, поддерживая оптимальную эффективность турбины. Быстрое время реакции предотвращает перегрузку оборудования и снижение производительности электростанции.
-
Пищевая промышленность: Линии упаковки
На пищевом заводе Emerson KJ4110X1-EB1 контролирует сигналы для управления конвейерами, упаковочными машинами и датчиками отсева брака. При обнаружении некачественной продукции на конвейере Emerson KJ4110X1-EB1 передаёт сигнал на активацию механизма отсева, а также информирует операторов через панель мониторинга. Гибкая конфигурация каналов позволяет интегрировать модуль в существующие линии производства, расширяя функционал системы автоматизации.
Сравнение с конкурентами
| Категория | Emerson KJ4110X1-EB1 | Конкурент (например, Siemens SM 322) |
|---|---|---|
| Интеграция с системами | Нативная (Emerson DeltaV, без адаптеров) | Требует настройки драйверов для совместимости с системами Emerson |
| Время реакции | ≤1 мс | ≤2 мс |
| Количество выходных каналов | 16 | 8–16 (в зависимости от модели) |
| Максимальный ток на канал | 500 мА (транзисторные); 2 А (релейные) | 200 мА (транзисторные); 2 А (релейные) |
| Защита от помех | IEC 61000-4-2/5 + защита от коротких замыканий | IEC 61000-4-2/5 (без отдельной защиты от коротких замыканий) |
| Диагностика | Детальная диагностика каждого канала и состояния модуля | Базовая диагностика ошибок каналов |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем автоматизации Emerson DeltaV: Выбирайте Emerson KJ4110X1-EB1 — его.native интеграция с платформой DeltaV обеспечивает синхронность данных, упрощает настройку и снижает риск проблем совместимости, критические для стабильности промышленных процессов;
- Для процессов с требованиями реального времени: Если требуется быстрая реакция на команды контроллера (например, аварийное отключение оборудования) — его время реакции ≤1 мс гарантирует оперативное реагирование и предотвращение катастрофических последствий;
- Для управления различным исполнительным оборудованием: При необходимости управления как слабыми, так и мощными устройствами — возможность настройки каналов под транзисторные или релейные выходы делает модуль универсальным для различных сценариев применения.
Безопасные практики
- Правильная конфигурация каналов: Перед запуском настройте каждый канал под тип исполнительного устройства (транзисторный/релейный) через программное обеспечение DeltaV — неправильная конфигурация может привести к повреждению модуля или оборудования;
- Регулярная диагностика: Ежемесячно проверяйте состояние модуля и подключений через интерфейс DeltaV — анализируйте данные диагностики на наличие ошибок каналов, устраняя неисправности (короткое замыкание, перегрузка) своевременно;
- Использование качественных кабелей и компонентов: Для подключения исполнительного оборудования используйте экранированные кабели с двойной заземляцией, а выбирайте компоненты, соответствующие техническим параметрам модуля — это снижает влияние помех и продлевает срок службы системы;
- Бэкап конфигурации: Сохраняйте параметры конфигурации модуля в защищенном хранилище и в системе DeltaV — при замене модуля или сбросе настроек это позволит быстро восстановить работу, минимизируя простои в производстве.
