EMERSON MVME7100-0171

Описание

EMERSON MVME7100-0171 – Одноплатный компьютер (SBC) на базе архитектуры VMEbus

Описание продукта

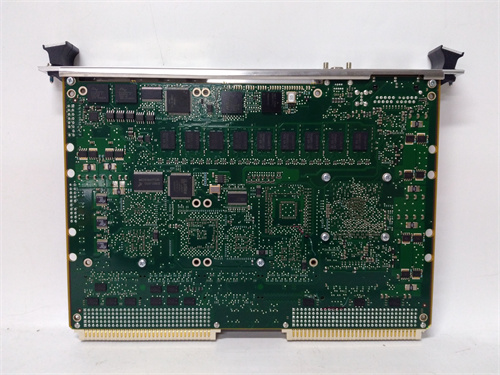

Одноплатный компьютер EMERSON MVME7100-0171 представляет собой высокопроизводительный модуль, построенный на архитектуре VMEbus и оснащенный процессором PowerPC. Этот продукт является частью линейки встраиваемых вычислительных решений, которые исторически применялись в качестве контроллеров в промышленных и телекоммуникационных системах, а также в системах управления, требующих высокой вычислительной мощности и надежности. Модуль EMERSON MVME7100-0171 не является классическим ПЛК, а скорее промышленным компьютером, который может использоваться как платформа для запуска специализированного программного обеспечения реального времени (например, VxWorks, Linux) и выполнения задач управления, сбора данных или обработки сигналов. Он часто выступал в роли центрального процессорного модуля в стойках VME, используемых в системах моделирования, тестирования, радиолокации, а также в некоторых специализированных промышленных АСУ ТП.

Технические параметры

• Тип: Одноплатный компьютер (Single Board Computer – SBC) для шины VME.
• Архитектура: VMEbus (VITA 1.1), 6U формат.
• Процессор: Мощный процессор PowerPC (вероятно, семейства MPC7xxx или аналогичного), тактовая частота в диапазоне 1 ГГц и выше.
• Память:
  • ОЗУ: Интегрированная оперативная память DDR SDRAM (объем зависит от конфигурации, возможно 512 МБ – 1 ГБ и более).
  • ПЗУ: Flash-память для хранения загрузчика и операционной системы.
• Интерфейсы и порты (на борту):

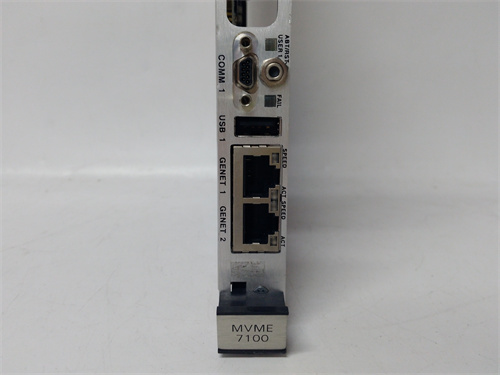

  • Сеть: Два порта Gigabit Ethernet (10/100/1000 Мбит/с).
  • Последовательные порты: Несколько портов RS-232/422/485.
  • USB: Порт USB 2.0.
  • Графика: Возможен интерфейс для подключения дисплея (через переходник PMC).
  • Расширение: Слоты PMC (PCI Mezzanine Card) или XMC для добавления специализированных интерфейсов (например, дополнительных сетевых портов, цифрового ввода/вывода, контроллеров движения).
• Поддержка ОС: Операционные системы реального времени (VxWorks, QNX), Linux.

Преимущества и особенности

• Высокая производительность: Благодаря процессору PowerPC и архитектуре VME, модуль EMERSON MVME7100-0171 обеспечивает значительную вычислительную мощность для ресурсоемких задач в реальном времени.
• Модульность и расширяемость: Архитектура VME и наличие слотов PMC/XMC позволяют гибко наращивать функциональность системы, добавляя платы с необходимыми интерфейсами (аналоговый/цифровой ввод-вывод, специализированные коммуникационные протоколы).
• Промышленная надежность: Спроектирован для работы в жестких условиях (расширенный температурный диапазон, вибрация, повышенная надежность компонентов).
• Долгий жизненный цикл: Продукты такого класса имеют длительные сроки поставки и поддержки, что критически важно для военных, аэрокосмических и промышленных проектов с жизненным циклом в десятилетия.
• Широкая экосистема: Существует большое количество совместимых плат расширения и программного обеспечения от различных производителей.

Примеры применения в различных отраслях

• Промышленная автоматизация (специализированная): Контроллеры для сложных испытательных стендов, систем неразрушающего контроля, высокоскоростных систем сбора данных, где стандартных ПЛК недостаточно.
• Оборонная и аэрокосмическая промышленность: Бортовые вычислители, системы обработки сигналов, оборудование для наземного контроля.
• Транспорт: Системы управления и диагностики в железнодорожной и судостроительной отраслях.
• Энергетика (высокого уровня): Системы управления для сложных исследовательских установок или прототипов.

Сравнение с аналогами других производителей
Прямыми аналогами являются одноплатные компьютеры VME других вендоров:

• Curtiss-Wright (ранее Motorola, Force Computers): Являются пионерами и основными конкурентами в этом сегменте. Модули серии MVME от Emerson (работавшего под брендом Motorola) являются отраслевым стандартом.
• MEN Micro, Elma, Concurrent Technologies: Другие производители VME-решений. EMERSON MVME7100-0171 принадлежит к одной из самых узнаваемых и распространенных линеек.
• Современные альтернативы (CompactPCI Serial, VPX): Более новые стандарты постепенно вытесняют VME. MVME7100 представляет собой зрелую и проверенную платформу предыдущего поколения.

Рекомендации по выбору и меры предосторожности

1. Понимание архитектуры VME: Работа с EMERSON MVME7100-0171 требует знаний об архитектуре VMEbus (адресация, прерывания, мастер/подчиненный). Необходима совместимая стойка (chassis) VME с источником питания и backplane.
2. Выбор и конфигурация операционной системы: Необходимо выбрать, приобрести и корректно установить операционную систему реального времени (RTOS) или Linux, а также драйверы для всех используемых плат расширения.
3. Разработка прикладного ПО: Программное обеспечение для управления технологическим процессом или оборудованием должно быть разработано “с нуля” или на основе фреймворка для выбранной ОС. Это не ПЛК с готовой средой разработки логики.
4. Теплоотвод: Высокопроизводительные процессоры выделяют много тепла. Необходимо обеспечить адекватное охлаждение в стойке (принудительный обдув).
5. Стоимость владения: Общая стоимость системы на базе MVME7100-0171 (стойка, ОС, ПО, платы расширения, разработка) может быть значительно выше, чем у готового промышленного ПЛК. Такое решение оправдано для уникальных, некритичных по стоимости задач.
6. Поддержка и документация: При покупке необходимо убедиться в доступности технической документации, файлов для загрузки (firmware, BSP) и возможности получения консультаций.
