Описание
Общая информация о продукте и ссылка
Первым делом стоит представить высокоточный комплекс для мониторинга вибрации и положения вращательных компонентов от бренда EMERSON — комплект PR6426/010-110+C0N021/916-240, который сочетает в себе индуктивный виброметр PR6426/010-110 и соответствующий кабель-адаптер C0N021/916-240. Ссылка на продукт EMERSON PR6426/010-110+C0N021/916-240 будет предоставлена позже, но уже сейчас важно подчеркнуть, что EMERSON PR6426/010-110+C0N021/916-240 предназначен для непрерывного контроля вибрации и относительного положения роторов турбин, генераторов и компрессоров, выявляя ранние признаки износа подшипников, дисбаланса или смещения ротора. Благодаря индуктивной технологии и защищенной конструкции, EMERSON PR6426/010-110+C0N021/916-240 широко используется в энергетике, нефтегазе и тяжелой промышленности, где безопасность и надежность вращательных механизмов критически важны.
Описание продукта

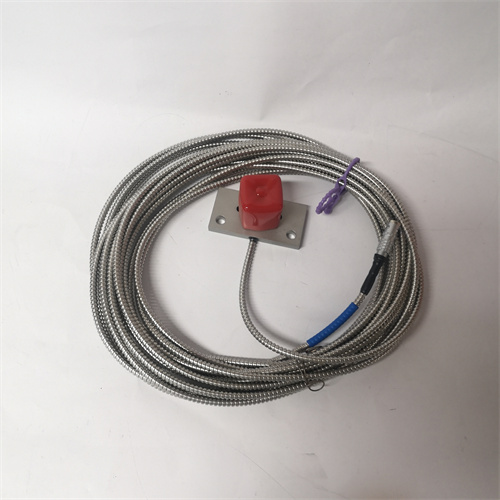

EMERSON PR6426/010-110+C0N021/916-240 — это интегрированный комплекс для мониторинга, состоящий из двух ключевых компонентов: индуктивного сенсора вибрации PR6426/010-110 и кабеля-адаптера C0N021/916-240 от EMERSON. Сенсор PR6426/010-110 (часть комплекта EMERSON PR6426/010-110+C0N021/916-240) использует индуктивную технологию для измерения относительной вибрации (диапазон 0–2 мм пик-пик) и положения ротора (диапазон 0–5 мм) по отношению к неподвижной части механизма (например, корпусу турбины). Он генерирует высокочастотное магнитное поле, и изменения расстояния до металлического ротора (при вибрации или смещении) приводят к изменению индуктивности катушки сенсора — это изменение преобразуется в аналоговый сигнал 4–20 мА для передачи на систему мониторинга.
Кабель-адаптер C0N021/916-240 (входит в комплект EMERSON PR6426/010-110+C0N021/916-240) выполняет две функции: подача питания (24 В DC) на сенсор и передача измеренного сигнала на контроллер. Он имеет длину 5 метров, экранированную конструкцию (для защиты от электромагнитных помех) и герметизированные разъемы (уровень защиты IP67) — это позволяет монтировать сенсор PR6426/010-110 в условиях высокой влажности, пыли или даже кратковременного контакта с жидкостями (например, в гидротурбинах), а кабель защищает сигнал от помех от высоковольтных цепей или электродвигателей.
Конструкция сенсора PR6426/010-110 (комплект EMERSON PR6426/010-110+C0N021/916-240) учитывает тяжелые эксплуатационные условия: корпус выполнен из нержавеющей стали (AISI 316L) с уровнем защиты IP68, устойчивый к температурным колебаниям (-40 °C до +120 °C), вибрациям (до 20 Гц) и химическим агрессивам (например, масла, вода, легкие кислоты). Это делает комплекс подходящим для использования в газовых турбинах (с высокими температурами выхлопа) и морских энергетических установках (с агрессивной средой).
Особенно важно отметить, что EMERSON PR6426/010-110+C0N021/916-240 обеспечивает высокую точность измерений: ошибка вибрации <±1% полного диапазона, ошибка положения <±0,5% — это критично для выявления малых аномалий (например, увеличения вибрации на 0,1 мм, что может указывать на начало износа подшипника). Сенсор PR6426/010-110 также поддерживает функцию самодиагностики: он контролирует состояние питания и целостность кабеля C0N021/916-240 и передает сигнал об ошибке (например, обрыв кабеля — сигнал <3,8 мА) на систему мониторинга, позволяя операторам быстро устранить проблему.
Кроме того, EMERSON PR6426/010-110+C0N021/916-240 легко интегрируется с системами мониторинга EMERSON (например, CSI 6500 Machinery Health Monitor) и другими промышленными контроллерами (например, GE Mark VIe). Комплекс не требует сложной настройки: после монтажа достаточно подключить кабель C0N021/916-240 к сенсору и контроллеру, и система начинает принимать данные в режиме реального времени. Сенсор PR6426/010-110 также имеет компактные размеры (диаметр 22 мм, длина 80 мм), что позволяет монтировать его в тесных местах (например, между подшипниками турбины).
Технические параметры
-
EMERSON PR6426/010-110 (сенсор):
- Тип: Индуктивный сенсор вибрации и положения.
- Измеряемые параметры: Относительная вибрация, относительное положение ротора.
- Диапазон вибрации: 0–2 мм (пик-пик).
- Диапазон положения: 0–5 мм.
- Выходной сигнал: Аналоговый 4–20 мА (2 канала: 1 для вибрации, 1 для положения).
- Точность: <±1% (вибрация), <±0,5% (положение) полного диапазона.
- Защита: IP68, корпус из нержавеющей стали AISI 316L.
- Температурный диапазон: -40 °C до +120 °C.
- Питание: 24 В DC ±10%, потребляемый ток — до 20 мА.
-
EMERSON C0N021/916-240 (кабель-адаптер):
- Тип: Кабель с экранированием и герметизированными разъемами.
- Длина: 5 м.
- Защита: Экранная оплетка (EMC класс 4), разъемы IP67.
- Материал кабеля: Прочный пластик, устойчивый к маслам и химическим веществам.
- Совместимость: Только с сенсором PR6426/010-110.
-
Общие параметры комплекта EMERSON PR6426/010-110+C0N021/916-240:
- Совместимость: Системы мониторинга EMERSON CSI 6500, контроллеры GE Mark VIe, ПО EMERSON Machinery Health Suite.
- Время отклика: <1 мс (время между изменением параметра и обновлением сигнала) — точные спецификации уточняются по ссылке на EMERSON PR6426/010-110+C0N021/916-240.
Преимущества и особенности
- Двухпараметрический контроль: Одновременно измеряет вибрацию и положение ротора, экономя место и затраты на отдельные сенсоры.
- Высокая надежность: Защита IP68 (сенсор) и IP67 (кабель) позволяет использовать в агрессивных средах (пыль, влага, химикаты).
- Широкий температурный диапазон: Работа от -40 °C до +120 °C подходит для экстремальных условий (например, холодные климаты, горячие турбины).
- Высокая точность: Ошибка <±1% гарантирует выявление ранних признаков износа оборудования.
- Легкая интеграция: Стандартный сигнал 4–20 мА и совместимость с популярными системами мониторинга упрощают внедрение.
Примеры применения в отраслях
- Энергетика (газовые турбины): В электростанциях EMERSON PR6426/010-110+C0N021/916-240 монтируется на подшипниках газотурбины. Сенсор PR6426/010-110 измеряет вибрацию ротора (диапазон 0–2 мм) и его положение относительно корпуса — данные передаются через кабель C0N021/916-240 на систему EMERSON CSI 6500. При увеличении вибрации выше 1,5 мм (предупредительный уровень) система отправляет алерт, и инженеры планируют обслуживание, предотвращая разрушение подшипника.
- Нефтегаз (компрессоры): В нефтеперерабатывающих заводах EMERSON PR6426/010-110+C0N021/916-240 контролирует положение ротора компрессора (для предотвращения контакта с статором) и вибрацию (для выявления дисбаланса). Герметизированная конструкция сенсора защищает его от масла и пыли, а экранированный кабель C0N021/916-240 предотвращает искажение сигнала от мощных электродвигателей компрессора.
- Гидроэнергетика (гидротурбины): В гидростанциях EMERSON PR6426/010-110+C0N021/916-240 монтируется вблизи гидрогребней. Сенсор withstands кратковременное погружение в воду (IP68), а кабель C0N021/916-240 с герметизированными разъемами предотвращает проникновение влаги. Данные о вибрации и положении ротора помогают операторам регулировать подачу воды и предотвращать аварии из-за смещения гидрогребней.
Сравнение с конкурентами
| Параметр | EMERSON PR6426/010-110+C0N021/916-240 | Конкурентные комплексы (Siemens 7ML5033-1BA00-1AA1, ABB CM4000+CA600) |
|---|---|---|
| Измеряемые параметры | Вибрация + положение | Siemens — Только вибрация; ABB — Вибрация + положение |
| Защита сенсора | IP68 | Siemens — IP65; ABB — IP67 |
| Температурный диапазон | -40 °C до +120 °C | Siemens — -20 °C до +80 °C; ABB — -30 °C до +100 °C |
| Точность вибрации | <±1% | Siemens — <±2%; ABB — <±1,5% |
| Кабель (в комплект) | 5 м, экранированный, IP67 | Siemens — 3 м, неэкранированный; ABB — 5 м, экранированный |
| Совместимость с системами | Полная с Emerson CSI 6500, GE Mark VIe | Siemens — Только с Siemens Sinumerik; ABB — Только с ABB 800xA |
Советы по выбору и предостережения
Советы по выбору
- Определите параметры для мониторинга: Если вам нужно контролировать и вибрацию, и положение ротора, EMERSON PR6426/010-110+C0N021/916-240 — оптимальный выбор. Для контроля только вибрации можно рассмотреть более простые модели, но данный комплект обеспечивает больше информации для диагностики.
- Оцените условия эксплуатации: Для агрессивных сред (вода, пыль, химикаты) или экстремальных температур (-40 °C до +120 °C) EMERSON PR6426/010-110+C0N021/916-240 с защитой IP68 подходит лучше конкурентов. Для обычных условий (сухой цех, температура 0–50 °C) можно выбрать модификации с более низкой защитой.
- Проверьте длину кабеля: Стандартная длина кабеля C0N021/916-240 — 5 м. Если сенсор нужно монтировать на расстоянии >5 м от контроллера, уточните наличие длинных модификаций (например, 10 м) по ссылке на EMERSON PR6426/010-110+C0N021/916-240.
Предостережения
- Монтаж выполняйте сертифицированными специалистами: Неправильная установка сенсора PR6426/010-110 (например, неравномерное расстояние до ротора) приведет к ошибкам измерений. Используйте Калибровочные шаблоны EMERSON для установки сенсора на оптимальном расстоянии (2–3 мм от ротора).
- Не превышайте температурные лимиты: Длительная работа сенсора при температуре >120 °C повреждает его катушки и снижает точность. В зонах с высокими температурами (например, рядом с камерой сгорания турбины) используйте дополнительную теплоизоляцию или выбирайте модификации с расширенным температурным диапазоном.
- Регулярно проверяйте кабель: Каждый месяц осматривайте кабель C0N021/916-240 на наличие повреждений (трещины, разрыв экранирования) — поврежденный кабель искажает сигнал или приводит к обрыву связи. При обнаружении повреждений заменяйте кабель только на оригинальный EMERSON C0N021/916-240.
- Калибруйте ежегодно: Сенсор PR6426/010-110 (комплект EMERSON PR6426/010-110+C0N021/916-240) требует ежегодной калибровки в сертифицированном центре EMERSON — это поддерживает точность измерений и соответствие стандартам промышленного контроля.
