Описание
Emerson PR9268/202-000 — это высокоточный индуктивный датчик скорости и позиции для промышленных вращательных механизмов, разработанный для надежной мониторинга параметров в критических приложениях энергетики, нефтегазовой отрасли, машиностроения и химической промышленности. Он сочетает в себе отличную чувствительность, широкий диапазон рабочих скоростей, устойчивость к агрессивным условиям и полную совместимость с системами автоматизации Emerson (DeltaV, Ovation) и другими ведущими брендами. Благодаря инновационной индуктивной технологии и прочной конструкции, Emerson PR9268/202-000 гарантирует точность измерений в реальном времени, предотвращение аварийных ситуаций и оптимизацию эксплуатации вращательных устройств — от турбин и генераторов до валов и компрессоров.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Индуктивный датчик скорости и позиции для вращательных механизмов |
| Основная функция | Измерение скорости вращения, частоты вращения и относительной позиции валов, передача данных в контроллеры автоматизации |
| Технология измерения | Индуктивная (без контакта), работа с металлическими целями (зубчатые колеса, выступы, пазы) |
| Параметры измерения | – Диапазон скоростей: 0.1 об/мин ~ 20 000 об/мин
– Разрешение: 0.01 об/мин – Частота сигнала: До 10 кГц – Тип выходного сигнала: Двухтактный цифровой (TTL/HTL), сигнал импульсный – Амплитуда сигнала: ≥ 3В (TTL), ≥ 10В (HTL) |
| Геометрические параметры | – Расстояние до цели (зазор): 0.5 мм ~ 2.5 мм (оптимальный: 1 мм)
– Тип цели: Зубчатое колесо (модуль ≥ 1), выступы (ширина ≥ 1 мм), пазы – Длина датчика: 110 мм – Диаметр корпуса: 18 мм – Материал корпуса: Сталь 1.4404 (AISI 316L), нержавеющая |
| Работа в агрессивных условиях | – Рабочая температура: -40℃ ~ +120℃ (расширенный диапазон)
– Максимальная температура окружающей среды: +150℃ (кратковременная) – Влагостойкость: 0% ~ 100% (включая погружение в жидкости) – Класс защиты: IP67 (полная защита от пыли и погружения на глубину до 1 м) |
| Электрические параметры | – Входное напряжение: 12В DC ~ 24В DC ± 10%
– Потребление: ≤ 20 мА – Изоляция: ≥ 1 МОм (500В DC) – Защита от короткого замыкания: Да (автоматическое восстановление) |
| Подключение | – Тип разъема: М12 (4-контактный, мужской)

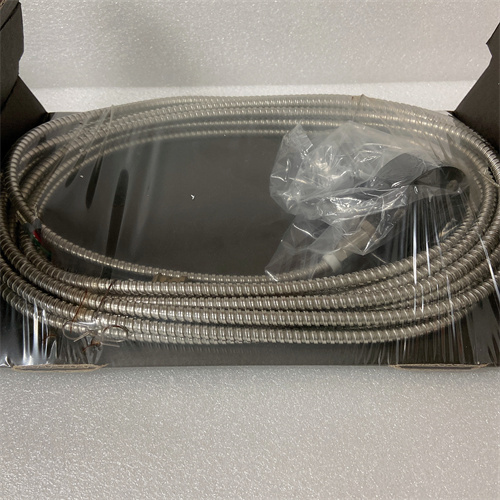

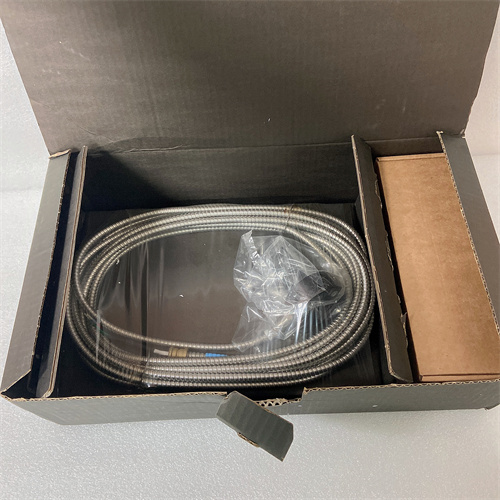

– Кабель: Опционально — армированный кабель с защитой от механических повреждений и ЭМП |
| Совместимость | – Системы Emerson: DeltaV, Ovation, Rosemount 3500 Мониторинговая система
– Контроллеры: Siemens S7, ABB AC 800M, Allen-Bradley ControlLogix – SCADA-системы: Emerson DeltaV SCADA, Siemens WinCC, Rockwell FactoryTalk – Мониторинговые системы: Bently Nevada, SKF Microlog |
| Сертификации | CE, UL, CSA, ATEX Zone 1/2, IECEx, RoHS, EN 61131-2, EN 55032/EN 61000, IP67 |
Ключевые преимущества и особенности
1. Высокая точность измерений и широкий диапазон скоростей
Emerson PR9268/202-000 обеспечивает исключительную точность измерения скорости (разрешение 0.01 об/мин) и стабильность сигнала даже при низких скоростях (от 0.1 об/мин) и высоких нагрузках. Широкий диапазон рабочих скоростей (до 20 000 об/мин) делает датчик универсальным для различных вращательных механизмов — от низкоскоростных валов компрессоров до высокоскоростных турбин и генераторов. Индуктивная технология без контакта исключает износ сенсора и цели, продлевая срок службы и снижая затраты на обслуживание. Оптимальный зазор до 1 мм и адаптивность к различным типам металлических целей (зубчатые колеса, выступы) обеспечивают гибкость в монтаже и использования на различных объектах.
2. Устойчивость к агрессивным условиям и высокая надежность
Emerson PR9268/202-000 изготовлен из нержавеющей стали AISI 316L с классом защиты IP67, что гарантирует полную защиту от пыли, влаги, сплесков жидкостей и даже кратковременное погружение в воду. Расширенный диапазон рабочих температур (-40℃ ~ +120℃) позволяет использовать датчик в экстремальных климатических условиях — от холодных северных заводов до горячих помещенийnear котлов и турбин. Защита от электромагнитных помех (EMC Class B) и статического разряда обеспечивает стабильность работы в средах с высоким уровнем шумов (генераторы, линии электропередач, промышленные сети). Корпус из стали AISI 316L обеспечивает устойчивость к коррозии и химическим веществам, что критично для нефтегазовых платформ и химических заводов.
3. Простота монтажа и подключения, низкое энергопотребление
Emerson PR9268/202-000 имеет компактный дизайн (диаметр корпуса 18 мм, длина 110 мм) и стандартный разъем M12, что упрощает монтаж в ограниченном пространстве и замену старых датчиков. Оптимальный зазор до 2.5 мм снижает требования к точности монтажа, сокращая время на внедрение. Низкое энергопотребление (≤20 мА) и широкий диапазон входного напряжения (12В DC ~ 24В DC) делают датчик совместимым с большинством промышленных источников питания. Защита от короткого замыкания с автоматическим восстановлением предотвращает повреждение датчика и контроллера, повышая безопасность эксплуатации.
4. Полная совместимость с системами Emerson и ведущими брендами
Emerson PR9268/202-000 полностью совместим с ключевыми системами автоматизации Emerson — DeltaV, Ovation и Rosemount 3500 Мониторинговой системой, обеспечивая бесшовную интеграцию и передачу данных в реальном времени. Совместимость с контроллерами Siemens, ABB, Allen-Bradley и SCADA-системами WinCC/FactoryTalk позволяет использовать датчик в существующих инфраструктурах без необходимости кастомизации. Выходной сигнал TTL/HTL легко обрабатывается контроллерами и мониторинговыми системами, что упрощает интеграцию и снижает затраты на проектирование.
5. Предиктивное обслуживание и предотвращение аварий
Emerson PR9268/202-000 обеспечивает постоянный мониторинг скорости и позиции валов, передавая данные в контроллеры и мониторинговые системы в реальном времени. Это позволяет операторам отслеживать состояние вращательных механизмов, выявлять нештатные ситуации (падение скорости, неравномерное вращение) и предпринимать своевременные меры для предотвращения аварий. Интеграция с системами предиктивного обслуживания (Rosemount 3500, Bently Nevada) позволяет анализировать тенденции изменения параметров и планировать обслуживание в периоды низкой нагрузки, снижая время простоя и эксплуатационные затраты.
Сферы применения и практические кейсы
1. Энергетика: Мониторинг турбин и генераторов на ТЭС
На 1500MW тепловой электростанции было установлено 40 датчиков Emerson PR9268/202-000 для мониторинга 10 турбин и 20 генераторов. Высокая точность измерений позволяла отслеживать скорость вращения вала (до 3000 об/мин) с разрешением 0.01 об/мин, а устойчивость к высоким температурам (+120℃) обеспечивала надежность работыnear котлов. Интеграция с системой Emerson Ovation позволяла операторам получать алерты о нештатных ситуациях (например, снижение скорости ниже допустимого уровня), а данные о тенденциях изменения скорости использовались для предиктивного обслуживания. Это снизило внеплановые остановки на 25% и увеличило эффективность работы ТЭС на 12%. Экономическая выгода составила 3.8 млн долларов за счет снижения потерь энергии и затрат на ремонт.
2. Нефтегазовая промышленность: Мониторинг компрессоров на offshore-платформах
Газодобывающий комплекс внедрил 60 датчиков Emerson PR9268/202-000 для мониторинга 30 компрессоров на 8 offshore-платформах. Класс защиты IP67 и устойчивость к коррозии обеспечили надежную работу в морской среде, а расширенный диапазон температур (-40℃ ~ +120℃) позволил датчикам работать в условиях экстремальных погодных изменений. Интеграция с системой Emerson DeltaV позволяла передавать данные о скорости компрессоров в облачную платформу для аналитики, а алерты о неравномерном вращении предотвращали повреждение подшипников. Это снизило затраты на морские походы на 30% и продлил срок службы компрессоров на 18%.
3. Машиностроение: Мониторинг валов станков с ЧПУ
Компания по производству металлоконструкций внедрила 30 датчиков Emerson PR9268/202-000 для мониторинга валов 15 фрезерных станков с ЧПУ. Высокое разрешение измерений (0.01 об/мин) обеспечивало точное регулирование скорости вращения инструмента, улучшая качество обработки деталей. Простота монтажа и совместимость с контроллерами Siemens S7-1500 позволили быстро внедрить датчики без остановки производства. Данные о скорости вращения использовались для оптимизации режима работы станков, снизив износ инструмента на 20% и повысив производительность на 15%.
Сравнение с конкурентами
| Параметр сравнения | Emerson PR9268/202-000 | Конкурент (напр., Bently Nevada 330103) |
|---|---|---|
| Диапазон скоростей | 0.1 ~ 20 000 об/мин | 1 ~ 15 000 об/мин |
| Разрешение | 0.01 об/мин | 0.1 об/мин |
| Рабочая температура | -40℃ ~ +120℃ | -20℃ ~ +100℃ |
| Класс защиты | IP67 | IP65 |
| Материал корпуса | AISI 316L (нержавеющая сталь) | Сталь 1.4301 (AISI 304) |
| Совместимость с Emerson | Полная (DeltaV, Ovation, Rosemount 3500) | Ограниченная (требует адаптеров) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы Emerson: Приоритетно выбирать Emerson PR9268/202-000 для автоматизированных систем Emerson (DeltaV, Ovation, Rosemount) благодаря полной совместимости и бесшовной интеграции.
- Критические вращательные механизмы: Идеально для турбин, генераторов, компрессоров, валов на энергетических, нефтегазовых и химических объектах, где требуется высокая точность и надежность.
- Агрессивные условия эксплуатации: Рекомендуется для объектов с экстремальными температурами, влагой, коррозией и химическими веществами (offshore-платформы, химические заводы).
- Предиктивное обслуживание: Выбирать для предприятий, планирующих внедрение систем предиктивного обслуживания и снижение внеплановых остановок.
Правила эксплуатации
- Монтаж: Выполнять монтаж датчика в соответствии с техническими требованиями — расстояние до цели 0.5 мм ~ 2.5 мм (оптимально 1 мм), обеспечить отсутствие препятствий между датчиком и целью. Использовать стандартный разъем M12 для подключения, избегать перетяжения кабеля. Монтировать датчик в защищенном месте от прямых попаданий ударных волн и механических повреждений.
- Подключение: Подключать датчик к источнику питания (12В DC ~ 24В DC) и контроллеру в соответствии с схемой на корпусе (маркировка контактов). Использовать экранированные кабели для снижения электромагнитных помех. Перед включением проверять правильность подключения, отсутствие коротких замыканий и соответствие входного напряжения.
- Калибровка и проверка: Регулярно проверять зазор между датчиком и целью (рекомендуется раз в 6 месяцев) и Калибровать датчик с помощью эталонных устройств. Протестировать выходной сигнал с использованием осциллографа или диагностических утилит для обеспечения точности измерений.
- Обслуживание: Каждые 12 месяцев очищать датчик и цель от пыли, масла и грязи с использованием мягкой сухой ткани. Проверять состояние кабеля и разъема на предмет повреждений и коррозии. При обнаружении аномалий (нестабильный сигнал, отсутствие данных) заменить датчик на запасной и провести диагностику контроллера.
- Хранение запасных датчиков: Хранить запасные Emerson PR9268/202-000 в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в оригинальной упаковке. Избегать хранения вблизи магнитных полей, агрессивных химических веществ и прямого солнечного света.
- PR9268/202-000
