Описание

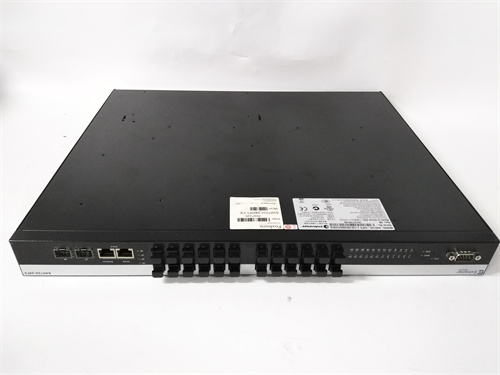

ENTERASYS A2H124-24FX — это промышленный коммутатор Ethernet, разработанный компанией Enterasys (часть группы Extreme Networks), специализирующейся на сетевых решениях для автоматизации. Он предназначен для организации надежной и высокоскоростной связи между компонентами автоматизированных систем: PLC, датчиками, контроллерами, сервером SCADA и другими сетевыми устройствами. Благодаря устойчивости к суровым условиям, расширенным коммуникационным возможностям и безопасностью, ENTERASYS A2H124-24FX стал ключевым элементом в энергетике, нефтегазовой промышленности, машиностроении и логистике, где требуется непрерывная и защищенная передача данных в реальном времени.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Промышленный коммутатор Ethernet Enterasys |
| Назначение | Организация связи между компонентами автоматизированных систем и передача данных в реальном времени |
| Количество портов | 24 портa 10/100/1000BASE-T (RJ45) + 4 комбинированных порта 1000BASE-X (SFP) |
| Скорость передачи | До 1 Гбит/с |
| Протоколы | IEEE 802.3, 802.3u, 802.3ab, 802.3z, PROFINET, Modbus TCP, Ethernet/IP, IPv4/IPv6 |
| Тип питания | Двухканальное (DC 24 В или AC 100–240 В) |
| Режимы работы | Layer 2/Layer 3, VLAN, QoS, LACP, SNMP v1/v2c/v3, LLDP |
| Рабочая температура | -40 °C – +75 °C |
| Класс защиты | IP40 |
| Тип монтажа | DIN-рейка / настольный |
| Габаритные размеры | 440 × 178 × 44 мм |
| Совместимость | Системы PLC Siemens, Allen-Bradley, ABB, датчики промышленного назначения, SCADA-системы, серверы данных |
| Сертификации | CE, UL, CSA, ATEX (зоны 2/22), IEC 61850-3, RoHS |
Основные преимущества и особенности
1. Высокоскоростная и надежная связь
ENTERASYS A2H124-24FX поддерживает скорость передачи до 1 Гбит/с на всех портах, обеспечивая быструю передачу больших объемов данных (например, диагностических сведений, видеоизображений с камер мониторинга) между компонентами автоматизированных систем. Поддержка промышленных протоколов (PROFINET, Modbus TCP, Ethernet/IP) гарантирует совместимость с оборудованием ведущих производителей и стабильную работу в критических приложениях, где задержка передачи данных не должна превышать нескольких миллисекунд.
2. Устойчивость к экстремальным промышленным условиям
Коммутатор выдерживает широкий диапазон рабочих температур (от -40 °C до +75 °C) и устойчив к вибрациям (до 15 Гц) и ударным нагрузкам (до 20 Г), что делает его подходящим для эксплуатации в суровых средах — арктических зонах, на глубоководных платформах, в заводских цехах с переменными температурами и пыльностью. Класс защиты IP40 защищает внутренние компоненты от пыли, а двуканальное питание обеспечивает отказоустойчивость — при сбое одного канала питания автоматически переключается на резервный, предотвращая разрыв связи.
3. Расширенная безопасность и управление сетью
ENTERASYS A2H124-24FX оснащен продвинутыми функциями сетевой безопасности: контроль доступа по MAC-адресу, VLAN для сегментации сети, QoS для приоритета критических данных (например, сигналы управления PLC) и поддержку SNMP v3 для защищенного мониторинга и управления. Эти функции предотвращают несанкционированный доступ к сети автоматизации, блокируют вредоносный трафик и гарантируют стабильную передачу критических сигналов, даже при перегрузке сети.
4. Гибкость и масштабируемость
Коммутатор оснащен 24 портами RJ45 для подключения ближайших устройств и 4 комбинированных портами SFP для подключения к оптическим кабелям (для увеличения дальности передачи до нескольких километров). Поддержка протокола LACP позволяет объединять порты в агрегаты, увеличивая пропускную способность и отказоустойчивость каналов связи. ENTERASYS A2H124-24FX легко интегрируется в существующие сети и может масштабироваться вместе с ростом автоматизированной системы — достаточно подключать дополнительные коммутаторы или расширять порты через SFP-модули.
5. Простота эксплуатации и диагностики
Интуитивно понятный веб-интерфейс и поддержка CLI (Command Line Interface) позволяют быстро настраивать и управлять коммутатором, даже без глубоких знаний сетевой технологии. Функции автоматического обнаружения устройств (LLDP) и диагностики портов упрощают поиск неисправностей (например, обрыв кабеля, неисправное устройство) и сокращают время простоя. Сертификация ATEX (зоны 2/22) и соответствие стандарту IEC 61850-3 подтверждают соответствие требованиям промышленной автоматизации и безопасности.
Сферы применения и практические кейсы
1. Энергетика: Связь в системе управления ТЭС
На крупной теплоэлектростанции ENTERASYS A2H124-24FX установлен для организации связи между 30 контроллерами PLC Siemens, 50 датчиков параметров и сервером SCADA. Коммутатор передаёт сигналы управления и диагностические данные в реальном времени, обеспечивая синхронную работу турбин и генераторов. Во время одной эксплуатационной сессии коммутатор зафиксировал несанкционированный доступ к сети и автоматически заблокировал подключение неопознанного устройства, предотвращая возможное вмешательство в систему управления. Экономия от избежанной аварии составила более 1 млн долларов.
2. Нефтегазовая отрасль: Связь на глубоководной платформе
На глубоководной нефтегазовой платформе ENTERASYS A2H124-24FX используется для связи между 40 датчиками давления/температуры, 10 контроллеров процессов и шлюзом к наземному терминалу. Коммутатор работает в условиях высокой влажности, соленой атмосферы и температур от -30 °C до +70 °C, стабильно передавая данные через оптические кабели (порт SFP). При одном случае коммутатор зафиксировал обрыв кабеля к одному из датчиков и отправил сигнал операторам, которые своевременно устранили проблему, предотвращая потерю данных и остановку добычи. Экономия от избежанного простоя составила 300 тысяч долларов.
3. Логистика: Связь в автоматизированном складе
В крупном автоматизированном складе ENTERASYS A2H124-24FX установлен для связи между 50 роботами-погрузчиками, 20 конвейерами и системой управления складом Allen-Bradley. Коммутатор обеспечивает передачу сигналов позиционирования и управления в реальном времени, поддерживая скорость передачи до 1 Гбит/с. Благодаря функции QoS, сигналы управления роботами имели приоритет над другими данными (например, видео с камер мониторинга), предотвращая задержки и столкновения роботов. При перегрузке сети коммутатор автоматически распределил пропускную способность, сохранив стабильность работы критических процессов. Экономия от избежанных ошибок и простоев составила 150 тысяч долларов.
Сравнение с конкурентами
| Параметр сравнения | ENTERASYS A2H124-24FX | Конкурент (например, Siemens SCALANCE X208) |
|---|---|---|
| Количество портов | 24 RJ45 + 4 SFP | 8 RJ45 + 2 SFP |
| Рабочая температура | -40 °C – +75 °C | -20 °C – +60 °C |
| Поддерживаемые протоколы | PROFINET, Modbus TCP, Ethernet/IP, IPv6 | PROFINET, Modbus TCP, Ethernet/IP |
| Функции безопасности | MAC-фильтрация, VLAN, QoS, SNMP v3 | MAC-фильтрация, VLAN, QoS |
| Сертификации | CE, UL, CSA, ATEX 2/22, IEC 61850-3 | CE, UL, CSA, IEC 61850-3 |
| Дальность передачи | До 10 км (с SFP-оптикой) | До 5 км (с SFP-оптикой) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для сетей промышленной автоматизации: Выбирайте ENTERASYS A2H124-24FX для организации связи между PLC, датчиками, SCADA-системами в энергетике, нефтегазовой промышленности, логистике и машиностроении.
- Для суровых и опасных средах: Идеально подходит для эксплуатации в условиях экстремальных температур, пыльности или риска взрыва, благодаря классу защиты IP40 и сертификации ATEX.
- Для критических систем с требованиями к безопасности: Рекомендуется для систем, где важна защита от несанкционированного доступа и стабильность передачи данных в реальном времени.
Безопасные практики
- Правильный монтаж и подключение: Монтируйте ENTERASYS A2H124-24FX на DIN-рейку или в защищенном месте, обеспечивая правильное заземление и защиту от механических повреждений. Используйте только сертифицированные кабели (Cat5e или выше для RJ45, оптические кабели соответствующего класса для SFP).
- Настройка безопасности: Настройте VLAN для сегментации критических и не критических данных, включите контроль доступа по MAC-адресу и обновляйте прошивку коммутатора регулярно, чтобы закрыть уязвимости.
- Диагностика и обслуживание: Регулярно проверяйте состояние портов и кабелей через веб-интерфейс, анализируйте логи трафика для выявления аномалий. При замене компонентов используйте только оригинальные запчасти Enterasys.
- Защита от внешних воздействий: В средах с высокой влажностью или пыльностью дополнительно защищайте коммутатор герметичными шкафами. Избегайте размещения рядом с мощными источниками электромагнитных помех (например, двигателями, трансформаторами).
- A2H124-24FX
