Описание
Общее описание продукта

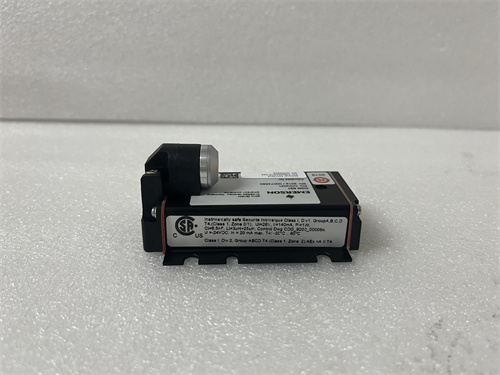

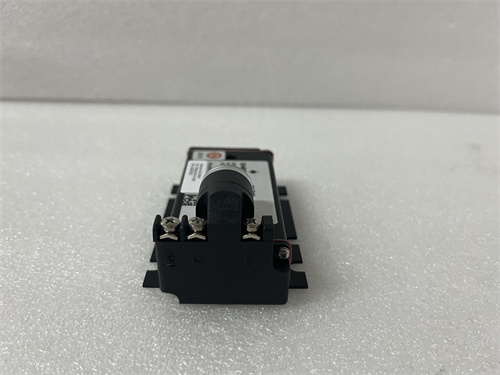

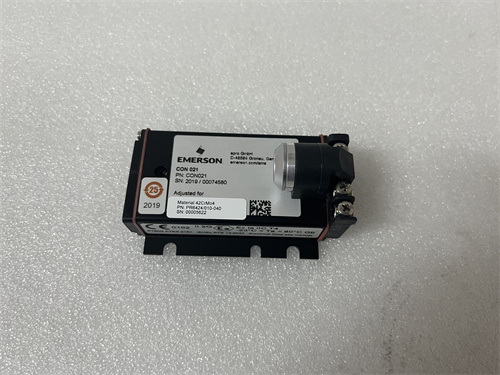

Основным объектом рассмотрения — EPRO CON021 (ссылка на продукт: [вставить ссылку]). Это промышленный модуль коммутации и конфигурации компании EPRO (специализирующейся на оборудовании для мониторинга вращательного оборудования), разработанный для интеграции с датчиками вибрации и положения EPRO (например, PR 6423, PR 6424) и контроллерами PLC/DCS — широко используемых в энергетике, нефтегазовой промышленности, металлургии и тяжелой машиностроении для мониторинга турбин, генераторов, компрессоров и шпинделей. EPRO CON021 специализируется на обработке сигналов от индуктивных датчиков, конфигурации параметров измерения и передаче данных в верхние системы управления, обеспечивая высокую точность и стабильность в условиях суровой эксплуатации (вибрации, высокие температуры, электромагнитные помехи). Благодаря глубокой интеграции с экосистемой EPRO, сертификации по стандартам энергетики и возможности гибкой конфигурации, EPRO CON021 стал ключевым компонентом в проектах, где раннее выявление неисправностей вращательного оборудования напрямую влияет на безопасность и эффективность производства. Особенно ценной является его компактность и поддержка промышленных протоколов, что делает модуль идеальным для модернизации существующих систем мониторинга.
Технические параметры продукта
- Тип устройства: Модуль коммутации и конфигурации для датчиков вибрации/положения EPRO
- Назначение: Обработка сигналов от датчиков EPRO, конфигурация параметров, передача данных в PLC/DCS и локальное мониторирование
- Поддерживаемые датчики: Индуктивные датчики вибрации и положения EPRO PR 6423 (вибрация), PR 6424 (положение/вibration), PR 6490 (осевые смещения)
- Параметры обработки сигналов:
- Тип сигналов: Индуктивные сигналы (амплитудные, фазовые)
- Диапазон измерения вибрации: 0–200 мкм (пик-пик), 0–50 мм/с (эффективное значение)
- Диапазон измерения положения: ±2 мм, ±5 мм (настраиваемый)
- Частота выборки: 1024 Гц на канал
- Коммуникационные интерфейсы:
- Основной интерфейс: Profibus DP (скорость передачи данных до 12 Мбит/с) — для связи с PLC/DCS
- Дополнительные интерфейсы: RS485 (для локальной конфигурации через ПО EPRO ComSPro), Ethernet (10/100 Мбит/с, TCP/IP) — опционально через扩展 модуль
- Поддерживаемые протоколы: Profibus DP V1, Modbus RTU (через RS485), Ethernet/IP (опционально)
- Электрические характеристики:
- Питание: 24 В DC ±10% (от шейна контроллера или автономного блока питания), потребляемая мощность ≤ 8 Вт
- Питание для датчиков: Выходное напряжение 24 В DC для питания до 4-х датчиков EPRO, максимальный ток на канал питания ≤ 500 мА
- Изоляция: Галваническая изоляция 2500 В AC между сигнальными цепями (датчики) и коммуникационными интерфейсами
- Операционные условия:
- Рабочая температура: от -10 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 15 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 120 мм × 140 мм × 35 мм (компактный дизайн для DIN-рейка)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах мониторинга)
- Монтаж: DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Дополнительные функции: LED-индикаторы состояния модуля и каждого канала (питание, работа, ошибка), локальная конфигурация через DIP-переключатели, логирование ошибок (последние 50 записей), поддержка горячей замены (hot-swap) датчиков, сертификации CE, UL, IEC 61010-1 и ISO 9001
Преимущества и особенности
- Глубокая интеграция с датчиками EPRO: EPRO CON021 автоматически распознает подключенные датчики EPRO PR 6423/6424 и настраивает оптимальные параметры обработки сигналов — например, на газовой турбине он обрабатывает данные о вибрации вала (от PR 6423) и осевом смещении (от PR 6424), интегрируясь в единый поток данных для контроллера Siemens S7-400. Это исключает необходимость ручной настройки и минимизирует риск ошибок.
- Высокая точность обработки сигналов: Частота выборки 1024 Гц и специализированные алгоритмы фильтрации позволяют EPRO CON021 точно измерять слабые сигналы вибрации (до 0,1 мкм) и выявлять ранние признаки износа оборудования — например, на генераторе ТЭЦ он обнаруживает неравномерность вращения вала за несколько месяцев до полного отказа, позволяя выполнить плановое обслуживание.
- Устойчивость в суровых условиях энергетики: Работа в диапазоне температур -10 °C до +70 °C и галваническая изоляция 2500 В AC делают EPRO CON021 подходящим для эксплуатации в котельных ТЭЦ (высокие температуры) и на морских нефтегазовых платформах (вибрации, влажность). Защита от электромагнитных помех гарантирует стабильность работы вблизи мощных трансформаторов и генераторов.
- Гибкая конфигурация и коммуникация: Поддержка Profibus DP и Modbus RTU делает EPRO CON021 совместимым с различными PLC/DCS (Siemens PCS 7, ABB 800xA, Emerson Ovation). Локальная конфигурация через DIP-переключатели или ПО EPRO ComSPro позволяет быстро адаптировать модуль к конкретным задачам мониторинга, без необходимости замены оборудования.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние датчика (нормальная работа/ошибка/отсутствие сигнала) без подключения ПО. Логирование ошибок помогает анализировать причины сбоев (например, обрыв кабеля к датчику), сокращая время поиска неисправностей.
Случаи применения в отраслях
- Энергетика (газовые турбины GE 9FA): EPRO CON021 подключен к 4-мя датчикам EPRO PR 6423 (вибрация валов) и 2-мя датчиками PR 6424 (осевое смещение), передавая данные в DCS Siemens PCS 7 через Profibus DP. Модуль обрабатывает сигналы с частотой 1024 Гц, выявляя вибрации превышающие 50 мкм (пик-пик) и активируя предупреждающие сигналы для операторов.
- Нефтегазовая промышленность (компрессорные станции): Модуль обрабатывает сигналы от 3-х датчиков PR 6490 (осевые смещения ротора компрессора), интегрируясь с контроллером ABB 800xA. EPRO CON021 передает данные о смещении в режиме реального времени, и при превышении допустимого значения (+2 мм) контроллер автоматически снижает скорость компрессора, предотвращая столкновение деталей.
- Металлургия (плавильные печи): EPRO CON021 мониторит вибрации вала приводного двигателя печи, используя датчик EPRO PR 6423. Модуль работает в условиях высокой температуры (+65 °C) и вибраций, передавая данные в локальный контроллер через Modbus RTU. При обнаружении аномальных вибраций (> 100 мкм) модуль включает сигнальную лампу и логирует событие для последующего анализа.
- Тяжелая машиностроение (шпинделевые станки): Модуль подключен к датчику PR 6423 на шпинделе фрезерного станка, мониторя вибрации при высоких скоростях вращения (до 10 000 об/мин). EPRO CON021 передает данные в PLC Mitsubishi FX5U, который регулирует скорость шпинделя при превышении допустимых уровней вибрации, улучшая качество обработки деталей.
Сравнение с конкурентами
В таблице ниже представлено сравнение EPRO CON021 с аналогичными модулями коммутации для датчиков мониторинга:
| Параметр | EPRO CON021 | Siemens SIMOCODE pro V (6SL3244-0BB12-1PA1) | ABB CM572 |
|---|---|---|---|
| Поддерживаемые датчики | EPRO PR 6423/6424/6490 | Siemens Sinamics Sensors | ABB vibration sensors |
| Коммуникационные протоколы | Profibus DP, Modbus RTU | PROFIBUS DP, Ethernet/IP | Profinet, Modbus TCP |
| Количество каналов | До 4 датчиков | До 2 датчиков | До 4 датчиков |
| Частота выборки | 1024 Гц | 512 Гц | 1024 Гц |
| Совместимость с системами | Любые PLC/DCS | Siemens PCS 7, Sinamics | ABB 800xA |
| Цена (примерная) | Средняя–Высокая | Высокая | Высокая |
Ключевые различия: EPRO CON021 выделяется глубокой интеграцией с датчиками EPRO, поддержкой до 4-х каналов и более высокой частотой выборки по сравнению с аналогом Siemens. ABB CM572 имеет аналогичную частоту выборки, но ограниченную совместимость с не-ABB датчиками. Для проектов с датчиками EPRO и требованиями к высокой точности мониторинга EPRO CON021 является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с датчиками: EPRO CON021 полностью совместим с датчиками EPRO PR 6423/6424/6490. Для датчиков других брендов (Siemens, ABB) лучше выбрать брендовые модули коммутации.
- Оцените количество мониторяемых точек: Поддержка до 4-х датчиков делает EPRO CON021 подходящим для мониторинга одного или двух агрегатов (например, одна турбина с 2-мя датчиками вибрации и 2-мя датчиками положения). Для крупных систем (> 4 точек) подключите несколько модулей через Profibus DP.
- Учтите условия эксплуатации: В цехах с температурой > 60 °C или вибрациями > 10 g стабильность EPRO CON021 (-10 °C до +70 °C, 15 g) гарантирует надежность. Для экстремальных условий (температура > 70 °C) рекомендуется дополнительная вентиляция шкафа.
- Определите требуемые протоколы коммуникации: Если нужно интеграцию с DCS Siemens PCS 7, поддержка Profibus DP делает EPRO CON021 предпочтительным выбором. Для проектов с Ethernet/IP подключите опциональный модуль Ethernet EPRO CON021-E.
Меры предосторожности
- Соблюдайте правила подключения датчиков: Перед подключением датчиков EPRO проверьте полярность проводов и соответствие каналов модуля — неправильное подключение приведет к искажению сигнала или повреждению входных цепей EPRO CON021. Используйте только оригинальные кабели EPRO для подключения датчиков.
- Отключите питание при монтаже: Перед подключением модуля к контроллеру или заменой датчиков отключите источник питания (24 В DC) — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно калибруйте и конфигурируйте: Каждый полугодие выполняйте калибровку модуля через ПО EPRO ComSPro и проверяйте параметры конфигурации — это компенсирует дрейф и сохраняет точность измерений. При изменении условий эксплуатации обновляйте параметры модуля.
- Используйте экранированные кабели: Для подключения датчиков на расстояниях более 10 метров используйте экранированные витые пары, подключая экран только с одной стороны (к земле модуля) — это увеличивает устойчивость к электромагнитным помехам.
- Контролируйте индикаторы и логи: Регулярно проверяйте LED-индикаторы (зеленый — нормальная работа, красный — ошибка) и анализируйте логи ошибок через ComSPro. Устраняйте проблемы (обрыв кабеля, неисправный датчик) своевременно — задержки могут привести к полному отказу оборудования.
CON021
