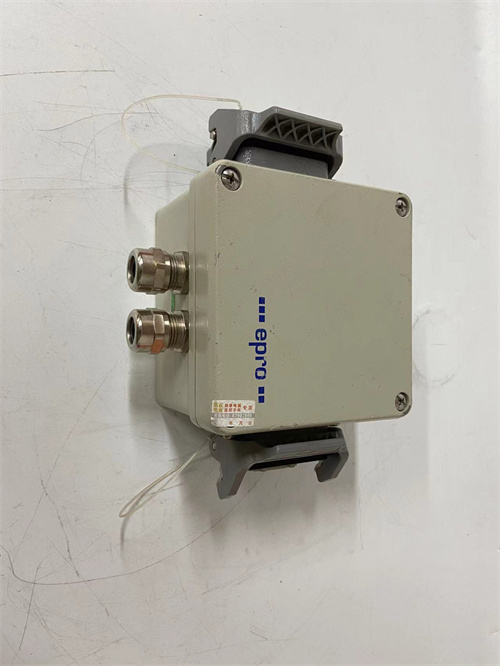

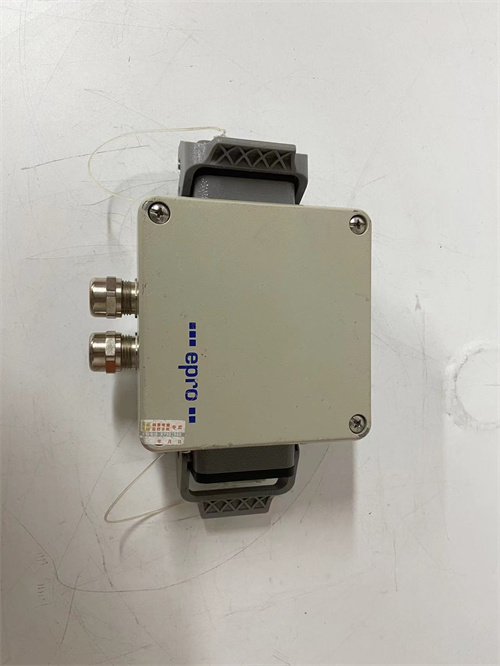

EPRO MMS3120/022-000 9100-03047-01 — Модуль системы мониторинга состояния и защиты (TSI)
Описание продукта: EPRO MMS3120/022-000 9100-03047-01
EPRO MMS3120/022-000 9100-03047-01 представляет собой модуль системы мониторинга состояния (Condition Monitoring) и защиты (Turbine Supervisory Instrumentation – TSI) от компании EPRO (принадлежит Baker Hughes). Этот модуль является частью распределенной интеллектуальной системы MMS 3000, предназначенной для непрерывного контроля вибрации, осевого и радиального положения, скорости и других параметров вращающегося оборудования, в первую очередь — паровых и газовых турбин. Модуль MMS3120/022-000 выполняет функции сбора, обработки и анализа сигналов от подключенных датчиков (проксимиторов, акселерометров), формирования аварийных и предупредительных сигналов, а также передачи данных на верхний уровень системы. Устройство EPRO MMS3120 критически важно для предотвращения катастрофических отказов турбин, обеспечивая как защитное отключение, так и данные для прогнозного технического обслуживания.
Параметры продукта
- Система: EPRO MMS 3000 (Modular Monitoring System).
- Тип модуля: Модуль мониторинга и защиты (Monitoring & Protection Module).
- Контролируемые параметры (в зависимости от конфигурации):
- Относительная вибрация вала (Shaft Vibration).
- Осевое положение вала (Thrust Position).
- Абсолютная вибрация корпуса (Casing Vibration).
- Скорость вращения (Speed).
- Фаза (Phase).
- Количество каналов: Обычно 2 или 4 канала на модуль (может обрабатывать несколько типов сигналов).
- Входные сигналы: Принимает сигналы от датчиков:
- Проксимиторы (для вибрации и положения вала).
- Акселерометры (для вибрации корпуса).
- Тахометры (для скорости).
- Выходные сигналы:
- Аналоговые выходы 4-20 мА или 0-10 В для каждого измеряемого параметра (для систем DCS/ПЛК).
- Дискретные выходы (релейные или транзисторные) для сигналов “Опасность” (Danger), “Предупреждение” (Alert) и “Неисправность датчика” (Sensor OK).
- Диагностика: Расширенная самодиагностика модуля и диагностика датчиков (обрыв, короткое замыкание, неисправность).
- Связь: Интеграция в систему MMS 3000 через внутреннюю шину для передачи данных на главный процессор и далее по промышленным сетям (Modbus, Profibus, Ethernet).
- Питание: Получает питание от стойки системы MMS 3000.
Преимущества и особенности
- Высокая надежность и точность измерений: Модуль EPRO MMS3120/022-000 спроектирован для критически важных применений в энергетике. Он обеспечивает прецизионные измерения, необходимые для точной оценки состояния турбины и формирования корректных защитных сигналов.
- Комплексная защита и диагностика: Устройство не только отслеживает параметры, но и формирует команды на аварийную остановку турбины при превышении заданных уставок. Встроенная диагностика системы и датчиков позволяет выявлять проблемы на ранней стадии.
- Модульность и гибкость: Система MMS 3000, включая модуль 9100-03047-01, построена по модульному принципу. Это позволяет создавать конфигурации, точно соответствующие требованиям конкретной турбины (количество точек измерения, типы контролируемых параметров).
- Двойное назначение: защита и мониторинг: Модуль служит как для целей функциональной безопасности (защитное отключение), так и для сбора данных о состоянии оборудования (Condition Monitoring), что делает его основным элементом для стратегии прогнозного обслуживания.
- Признанный отраслевой стандарт: Системы EPRO MMS широко используются на электростанциях по всему миру, что обеспечивает доступ к обширной базе знаний, обученным специалистам и сервисной поддержке.
Примеры применения в различных областях
- Энергетика (ТЭЦ, АЭС): Непрерывный мониторинг и защита паровых и газовых турбин, турбогенераторов, питательных насосов.
- Нефтегазовая промышленность: Мониторинг и защита центробежных и поршневых компрессоров на компрессорных станциях, газовых турбин на электростанциях и установках по сжижению газа.
- Промышленные турбины: Контроль состояния турбин, используемых для привода генераторов или механического оборудования на крупных заводах.
- Судостроение: Мониторинг главных двигателей и валопроводов на крупных судах.
Сравнение с аналогами конкурентов
Прямыми конкурентами являются модули аналогичных систем мониторинга и защиты машин, таких как Bently Nevada 3500, Siemens (SIPROTEC, SITRANS) или Schneider Electric (Altistart). EPRO MMS3120 конкурирует в рамках своей ниши, предлагая схожий уровень надежности и функциональности. Ключевым отличием часто является предпочтение и сложившаяся практика на конкретном объекте или в энергокомпании. Системы Bently Nevada исторически доминируют на многих рынках, но EPRO также является признанным и авторитетным игроком.
Рекомендации по выбору и меры предосторожности
- Точное определение контролируемых параметров: Четко определите, какие параметры (вибрация, положение, скорость) и в каких точках турбины необходимо контролировать. От этого зависит конфигурация модуля MMS3120 и количество необходимых каналов.
- Правильный выбор и монтаж датчиков: Точность всей системы зависит от корректного выбора, установки и калибровки датчиков (проксимиторов, акселерометров). Строго следуйте рекомендациям EPRO по монтажу.
- Настройка защитных уставок: Уставки аварийного отключения (“Опасность”) и предупреждения (“Alert”) должны быть установлены на основе паспортных данных машины, результатов вибродиагностики и международных стандартов (ISO, API). Неправильные уставки опасны.
- Интеграция в систему управления: Планируйте способ интеграции аналоговых и дискретных выходов модуля в систему DCS или ПЛК. Критические сигналы “Опасность” должны быть подключены непосредственно в контур безопасности (ESD).
