Описание продукта

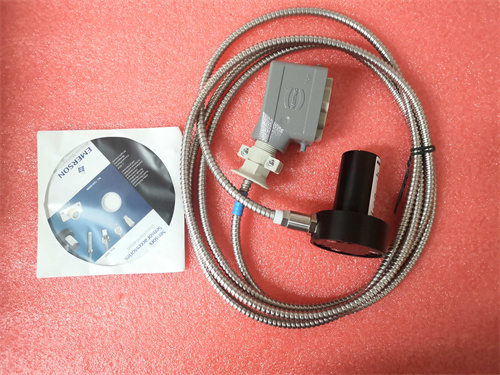

Основным объектом рассмотрения является индуктивный датчик положения и вибрации EPRO PR9268/300-000 — ключевой компонент системы мониторинга вращательных машин, разработанный компанией EPRO (филиал ABB) для точного измерения зазора между ротором и статором (позиция оси), а также вибрации ротора в turbomachinery (газотурбины, паровые турбины, компрессоры) и энергетических установках. Продукт EPRO PR9268/300-000 относится к серии высокоточных индуктивных датчиков EPRO, специализирующихся на работе в суровых условиях: высокая температура, вибрации, агрессивные среды (масла, пар) — где требуется микронная точность измерений и максимальная отказоустойчивость, критично для предотвращения аварий (например, столкновение ротора с статором).
Благодаря индуктивной технологии без контакта и герметичной конструкции, EPRO PR9268/300-000 обеспечивает стабильные измерения даже при высоких температурах (до +150 °C) и сильных вибрациях (до 20 г), которые характерны для турбин при скоростях вращения до 30 000 об/мин. Особенно важно отметить, что EPRO PR9268/300-000 работает в паре с сигнальными преобразователями EPRO CON021/CON031, что позволяет преобразовать индуктивный сигнал в стандартный аналоговый выход 4–20 мА — удобно для интеграции в системы DCS (например, ABB Symphony Plus) или специализированные системы мониторинга turbomachinery.
Кроме того, EPRO PR9268/300-000 имеет широкий диапазон измерения зазора (0,5–2,5 мм) и высокую линейность, что делает его универсальным для разных типов вращательных машин — от маломощных компрессоров до крупных газотурбинных электростанций. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: EPRO PR9268/300-000.
Особенно ценным преимуществом EPRO PR9268/300-000 является его соответствие стандартам безопасности SIL 2 (IEC 61508) и сертификация по требованиям энергетической отрасли (EN 50155) — это гарантирует надежность измерений в критических системах и соответствие международным нормам эксплуатации turbomachinery.
Параметры продукта
Параметры EPRO PR9268/300-000 оптимизированы для точного измерения положения и вибрации вращательных машин, основные из них включают:
- Технология измерения: Индуктивная без контакта — измерение зазора между датчиком и металлическим объектом (ротором) по изменению индуктивного поля.
- Основные параметры измерения:
- Измеряемый зазор (позиция): 0,5–2,5 мм (линейный диапазон);
- Измерение вибрации: Амплитуда до 1,0 мм (пик-пик) при частоте 0,1–10 000 Гц;
- Точность измерения: ±0,5 % от полного диапазона зазора — критично для контроля минимального зазора между ротором и статором (≥0,1 мм).
- Электрические параметры:
- Питание: 24 В ПС (диапазон 18–30 В ПС);
- Выходной сигнал: Индуктивный сигнал (для преобразования через EPRO CON021/CON031 в 4–20 мА);
- Потребляемый ток: ≤15 мА (без нагрузки);
- Изоляция: ≥100 МОм (при 500 В ДС) — защита от ного тока.
- Операционные характеристики:
- Максимальная температура работы: +150 °C (для корпуса датчика);
- Устойчивость к вибрациям: До 20 г (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 100 г (время воздействия 1 мс);
- Класс защиты: IP67 — герметичность против пыли и кратковременного погружения в воду/масло.
- Механические параметры:
- Материал корпуса: Нержавеющая сталь 1.4571 (устойчивая к коррозии и высоким температурам);
- Длина корпуса: 80 мм (стандартная);
- Диаметр корпуса: 18 мм — удобно для монтажа в ограниченном пространстве турбинных узлов;
- Тип подключения: Кабельный (длина стандартного кабеля 2 метра, экранированный).
- Совместимость: Полностью совместим с сигнальными преобразователями EPRO CON021/CON031 и системами мониторинга ABB Symphony Plus/Bently 3500.
Преимущества и особенности
EPRO PR9268/300-000 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Микронная точность и широкий диапазон зазора: Точность ±0,5 % и диапазон измерения 0,5–2,5 мм делают EPRO PR9268/300-000 подходящим для разных типов turbomachinery — от компрессоров с зазором 0,5 мм до турбин с зазором 2,5 мм. Это устраняет необходимость использования нескольких типов датчиков для разных установок.
- Устойчивость к высоким температурам и вибрациям: Работа при температуре до +150 °C и вибрациях до 20 г позволяет EPRO PR9268/300-000 эксплуатироваться в наиболее суровых узлах турбин (ближе к камерам сжигания) — где стандартные датчики выходят из строя из-за перегрева или механического износа.
- Герметичная конструкция IP67: Защита IP67 гарантирует, что EPRO PR9268/300-000 не подвержен влиянию пыли, масла или пара — критично для турбин, где масло используется для смазки подшипников, а пар — для привода ротора. Герметичность увеличивает срок службы датчика до 5–7 лет.
- Безопасный без контактный дизайн: Индуктивная технология без физического контакта с ротором исключает износ датчика и повреждение ротора — в отличие от контактных датчиков, которые могут царапать поверхность ротора и вызывать небаланс.
- Легкая интеграция в существующие системы: Совместимость с преобразователями EPRO CON021/CON031 и DCS ABB/Bently позволяет легко интегрировать EPRO PR9268/300-000 в уже работающие системы мониторинга — не требуется замена всей инфраструктуры, достаточно подключить датчик к существующему преобразователю.
Примеры применения в отраслях
EPRO PR9268/300-000 широко используется в отраслях, связанных с мониторингом turbomachinery и энергетикой:
- Энергетика (газотурбинные электростанции): В газовых турбинах GE 9HA — EPRO PR9268/300-000 измеряет зазор между ротором и статором в трех плоскостях (горизонтальной, вертикальной, осевой). Данные передаются через преобразователь CON021 в DCS ABB Symphony Plus, который при приближении зазора к критическому значению (≤0,1 мм) снижает нагрузку турбины, предотвращая столкновение.
- Нефтегазовая отрасль (компрессорные станции): В газовых компрессорах для транспортировки нефти — датчик контролирует вибрацию ротора и осевое смещение. При превышении вибрации >0,5 мм (пик-пик) EPRO PR9268/300-000 отправляет сигнал тревоги в контроллер, который останавливает компрессор, избежая разрушения подшипников.
- Теплоэнергетика (паротурбинные установки): В котло-турбинных блоках ТЭЦ — EPRO PR9268/300-000 монтируется вблизи подшипников турбины, измеряя радиальное смещение оси. Устойчивость к температуре +150 °C позволяет датчику работать в условиях высокой теплоты от пара, сохраняя точность измерений.
- Морская техника (marinedвигатели): На грузовых судах с дизельными основными двигателями — датчик контролирует вибрацию коленчатого вала и осевое перемещение. Герметичность IP67 защищает EPRO PR9268/300-000 от попадания морской воды, а устойчивость к вибрациям 20 г — от качки судна.
Сравнение с конкурентами
Сравним EPRO PR9268/300-000 с аналогичными индуктивными датчиками Bently 3300 XL 8mm и Siemens SINAMICS V90:
| Параметр | EPRO PR9268/300-000 | Bently 3300 XL 8mm | Siemens SINAMICS V90 |
|---|---|---|---|
| Диапазон измерения зазора | 0,5–2,5 мм | 0,2–1,0 мм | 0,3–1,5 мм |
| Максимальная температура работы | +150 °C | +120 °C | +100 °C |
| Устойчивость к вибрациям | До 20 г (10–2000 Гц) | До 15 г (10–2000 Гц) | До 10 г (10–1000 Гц) |
| Класс защиты | IP67 | IP65 | IP54 |
| Точность измерения | ±0,5 % от диапазона | ±0,3 % от диапазона | ±1,0 % от диапазона |
| Совместимость с преобразователями | EPRO CON021/CON031 | Bently 3300 XL Monitor | Siemens SINAMICS CU320-2 |
Преимущество EPRO PR9268/300-000 — более широкий диапазон зазора, лучшая устойчивость к высоким температурам и вибрациям, а также более высокий класс защиты IP67. Для систем, где требуется измерение зазора >1,0 мм или работа в условиях >120 °C (например, газотурбины), он является предпочтительным выбором. Несмотря на то, что Bently 3300 XL имеет более высокую точность, EPRO PR9268/300-000 опережает его по универсальности и устойчивости в суровых условиях.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените параметры turbomachinery: Если вы мониторите машины с зазором 0,5–2,5 мм или работающими при температуре >120 °C (газотурбины, паровые турбины), EPRO PR9268/300-000 — идеальный выбор. Для машин с малым зазором (≤1,0 мм) (например, компрессоры с высокой степенью сжатия) лучше выбрать Bently 3300 XL 8mm.
- Проверьте совместимость с системой мониторинга: EPRO PR9268/300-000 требует преобразователей EPRO CON021/CON031 для интеграции в DCS. Если у вас уже есть система Bently 3500, лучше выбрать датчик Bently 3300 XL (без дополнительных преобразователей).
- Учтите условия эксплуатации: Для объектов с агрессивными средами (масло, пар) или высокими вибрациями (>15 г) EPRO PR9268/300-000 с классом защиты IP67 и устойчивостью 20 г — единственный подходящий вариант. Для сухих и менее вибрационных условий можно выбрать Siemens SINAMICS V90.
Меры предосторожности
- Монтаж и калибровка: Устанавливайте EPRO PR9268/300-000 только сертифицированными инженерами, следуя руководству по эксплуатации (доступно на EPRO PR9268/300-000) — точность монтажа влияет на измерения: гарантируйте перпендикулярность датчика к поверхности ротора и исправный зазор (1,5 мм — среднее значение диапазона). Калибруйте датчик раз в 2 года с использованием эталонного зазора.
- Защита кабеля: Используйте только оригинальный экранированный кабель EPRO для подключения датчика — это снижает электромагнитные помехи и предотвращает искажение сигнала. При монтаже кабеля избегайте близкого расположения к силовым цепям (≥1000 В АС).
- Периодическая диагностика: Ежемесячно проверяйте состояние датчика через систему мониторинга — контролируйте стабильность выходного сигнала и отсутствие спада точности. При появлении аномалий (например, дрейф сигнала >1 %) проверьте монтаж или замените EPRO PR9268/300-000 вовремя.
- Электробезопасность: Отключите питание преобразователя CON021/CON031 перед обслуживанием датчика — напряжение 24 В ПС может вызвать поражение током. Используйте антистатические перчатки при обращении с EPRO PR9268/300-000 для защиты от электростатического разряда.
