Описание
Общее описание продукта

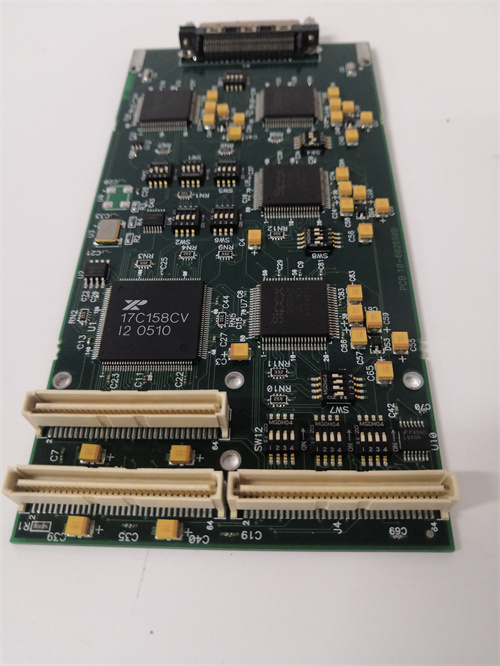

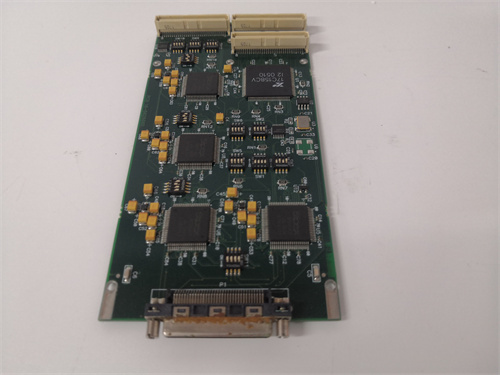

Основным объектом рассмотрения — FORCE PMC422FP (ссылка на продукт: [вставить ссылку]). Это промышленный модуль коммуникаций компании Force, специализирующийся на передаче данных по интерфейсу RS422/RS485 в сложных промышленных средах. FORCE PMC422FP выступает в роли шлюза или повторяющего усилителя, обеспечивая стабильную связь между ПЛК, датчиками, панелями оператора и другими устройств, даже при длинных дистанциях и сильных электромагнитных помехах. Широко применяется в машиностроении, энергетике, транспортировке и автоматизации зданий, где надежность сериальной коммуникации критична для непрерывности процессов. Благодаря компактному дизайну и высокой защитной классу, FORCE PMC422FP легко интегрируется в существующие системы без дополнительного оборудования.
Технические параметры продукта
- Тип устройства: Промышленный модуль коммуникаций RS422/RS485 (широкополосный, с повторением сигнала)
- Поддерживаемые интерфейсы: RS422 (полнодуплекс), RS485 (полуduplex, автоматическое переключение режима)
- Скорость передачи данных: 300 бит/с – 1 Мбит/с (настраиваемая через драйвер или дип-свитчи)
- Максимальная длина линии: Без повторения – до 1200 м; с повторением – до 4800 м (при скорости 9600 бит/с)
- Количество подключенных устройств: До 32 устройств на одном сегменте (соответствует стандарту EIA/TIA-485)
- 抗干扰性能: Поддержка технологии galvanic isolation (2500 В AC) между линиями связи и питанием; защита от статического разряда ±15 кВ (по стандарту IEC 61000-4-2)
- Рабочая температура: от -40 °C до +85 °C
- Влажность: До 95% (без конденсации)
- Питание: 12–24 В DC (широкоформатное питание, диапазон 9–30 В), потребляемая мощность ≤ 2 Вт
- Габаритные размеры: 75 мм × 55 мм × 25 мм (ультракомпактный дизайн для плотного монтажа)
- Класс защиты: IP67 (защита от пыли и погружения в воду до 1 метра на 30 минут – подходит для наружного монтажа)
- Монтаж: Двусторонний индустриальный скотч, крепежные отверстия (M3) или DIN-рейковый адаптер (опционально)
- Дополнительные функции: LED-индикаторы состояния питания и передачи данных, автоматическое восстановление сигнала (повторение), защита от короткого замыкания на линиях связи
Преимущества и особенности
- Высокая надежность при длинных дистанциях: FORCE PMC422FP обеспечивает передачу данных до 1200 м без повторения и до 4800 м с использованием нескольких модулей в цепочке — идеально для крупных объектов (например, заводские производственные линии, длинные трубопроводы), где устройства расположены на значительных расстояниях друг от друга.
- Строгая защита от помех и внешних воздействий: Galvanic isolation 2500 В AC и защита от статического разряда ±15 кВ делают FORCE PMC422FP устойчивым к электромагнитным помехам от мощного электрооборудования (трансформаторы, электродвигатели) и атмосферным явлениям (молнии). Класс защиты IP67 позволяет монтировать модуль на открытом воздухе (например, на внешних стендах зданий, на строительных площадках) без дополнительного защитного кожуха.
- Гибкость в интеграции: Поддержка как RS422 (для полнодуплексной связи, например, между ПЛК и панелью оператора), так и RS485 (для многопользовательской сети, например, подключение 32 датчиков) делает FORCE PMC422FP универсальным решением для разных типов коммуникационных сетей. Автоматическое переключение режима RS485 упрощает настройку, не требуя ручного переключения режимов.
- Ультракомпактный дизайн и простота монтажа: Размеры 75×55×25 мм позволяют устанавливать FORCE PMC422FP в тесных пространствах (между оборудованием, в узких щитах) или на объектах с ограниченным пространством. Двусторонний скотч и опциональный DIN-рейковый адаптер обеспечивают быстрый монтаж без сложных инструментов.
- Экономичность и низкие эксплуатационные затраты: Широкоформатное питание (9–30 В) позволяет использовать существующие источники питания на объекте, а низкая потребляемая мощность (≤ 2 Вт) снижает затраты на электроэнергию. Длительный срок службы компонентов (не менее 10 лет) и отсутствие необходимости в регулярном обслуживании сокращают общую стоимость владения.
Случаи применения в отраслях
- Машиностроение (заводские линии): FORCE PMC422FP обеспечивает связь между ПЛК Siemens S7-1500 (расположенным в центральном щите) и датчиками положения на конвейерах (расположенными на расстоянии 800 м). RS485 интерфейс позволяет подключить 20 датчиков к одному модулю, а повторение сигнала гарантирует безошибочную передачу данных о положении деталей на конвейере.
- Энергетика (трансформаторные подстанции): Модуль передаёт данные от датчиков напряжения и тока (расположенных на открытом воздухе) к центральному системам мониторинга (в защищённом щите). Класс защиты IP67 защищает модуль от дождя и пыли, а galvanic isolation предотвращает повреждение системы мониторинга при перепадах напряжения.
- Транспортировка (метрополитен): FORCE PMC422FP обеспечивает связь между контроллерами станций и датчиками двери вагонов (расположенными на расстояниях до 1200 м между станциями). RS422 интерфейс гарантирует полнодуплексную связь, позволяя операторам получать реальные данные о состоянии дверей и отправлять команды на их открытие/закрытие.
- Автоматизация зданий (торговые центры): Модуль подключает датчики температуры и влажности (32 устройства) к центральному контроллеру системы климат-контроля через RS485 сеть. Ультракомпактный дизайн позволяет монтировать модули в узких пространствах между вентиляционными каналами, а IP67 защита предотвращает повреждение при попадании воды.
Сравнение с конкурентами
В таблице ниже представлено сравнение FORCE PMC422FP с аналогичными модулями коммуникаций RS422/RS485:
| Параметр | FORCE PMC422FP | Siemens 6ES7972-0BA52-0XA0 | Phoenix Contact PSI-MODEM-RS485/USB |
|---|---|---|---|
| Максимальная длина линии | 1200 м (без повторения) | 1000 м | 1200 м |
| Класс защиты | IP67 | IP20 | IP20 |
| Поддерживаемые интерфейсы | RS422, RS485 | RS485 | RS485, USB |
| Количество устройств | 32 | 32 | 32 |
| Питание | 9–30 В DC | 24 В DC | 5 В DC (от USB) / 24 В DC |
| Размеры | 75×55×25 мм | 120×80×35 мм | 100×60×30 мм |
| Цена (примерная) | Средняя | Высокая | Средняя |
Ключевые различия: FORCE PMC422FP выделяется классом защиты IP67 (наружное монтаже без защиты) и более компактным дизайном по сравнению с аналогами Siemens и Phoenix Contact, которые имеют только IP20 и требуют монтажа в закрытых щитах. Также модуль поддерживает оба интерфейса (RS422/RS485) и широкоформатное питание, что делает его более универсальным для разных сценариев применения.
Советы по выбору
- Определите условия монтажа: Если модуль будет установлен на открытом воздухе или в влажных помещениях (например, цеха с паром), FORCE PMC422FP с IP67 — единственный подходящий выбор. Для монтажа в закрытых щитах можно рассмотреть более дешевые модули с IP20.
- Оцените расстояние и количество устройств: Для расстояний > 1000 м или подключения > 16 устройств FORCE PMC422FP гарантирует стабильность, благодаря поддержке 32 устройств и длинных линий. Для коротких расстояний (< 500 м) и малого количества устройств (< 8) можно выбрать более простые модели.
- Проверьте тип интерфейса: Если требуется полнодуплексная связь (например, ПЛК ↔ панель оператора), убедитесь в поддержке RS422 — FORCE PMC422FP поддерживает оба интерфейса, в то время как многие аналоги имеют только RS485.
- Учтите источник питания: Если на объекте нет стабильного 24 В DC, широкоформатное питание FORCE PMC422FP (9–30 В) позволит использовать существующие источники (например, 12 В DC от батарейных блоков), что сокращает затраты на дополнительное оборудование.
Меры предосторожности
- Выберите правильный тип кабеля: Для RS422/RS485 используйте экранированные витые пары (например, Cat5e с экранированием) — это снижает потерю сигнала на длинных дистанциях и увеличивает устойчивость к электромагнитным помехам. Подключайте экран только с одной стороны (к земле безопасной зоны), чтобы избежать образования замыкательных токов.
- Не превышайте количество подключенных устройств: Не подключайте более 32 устройств к одному сегменту FORCE PMC422FP — это приведёт к перегрузке сети и потере данных. Для большего количества устройств используйте несколько модулей или разделите сеть на сегменты.
- Соблюдайте полярность при подключении: При подключении кабелей к выводам RS422/RS485 строго соблюдайте полярность (A+ к A+, B- к B-) — неправильное подключение приведёт к отсутствию связи или искажению данных. Используйте цветовую маркировку кабелей для удобства проверки.
- Защитите модуль от механических повреждений: 尽管 FORCE PMC422FP имеет IP67, избегайте попадания на него тяжелых предметов или сильных ударов — это может повредить крепление или внутренние компоненты. При монтаже на мобильном оборудовании (например, роботы) используйте дополнительные шкафы для защиты.
- Регулярно проверяйте индикаторы состояния: Каждый месяц проверяйте LED-индикаторы — зелёный свет питания и мигающий свет передачи данных свидетельствуют о нормальной работе. Если индикаторы не горит или горит красным, проверьте кабели, питание и подключение устройств.
