Описание
Общие сведения о продукте FOXBORO CMP10

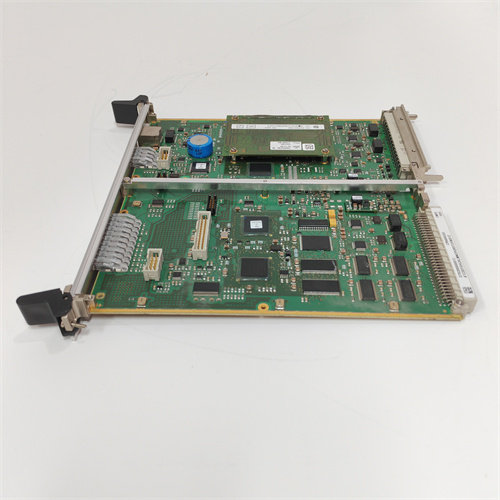

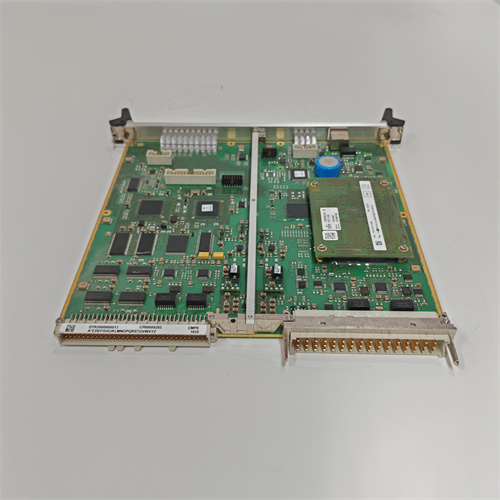

Первым компонентом в сфере промышленной автоматики, который мы рассматриваем, является FOXBORO CMP10 — это специализированный модуль контроллера давления (Pressure Control Module) от бренда Foxboro (часть группы Emerson), разработанный для точного измерения, регулирования и мониторинга давления газов, жидкостей и паров в критических производственных процессах. Он интегрирует высокоточный сенсор давления (с технологией piezoresистive) и встроенный PID-регулятор, взаимодействуя напрямую с исполнительными механизмами (регулирующие клапаны, насосы) и системами автоматизации Foxboro I/A Series (контроллеры FOXBORO CP40B, FOXBORO CP60). Это критически важно для отраслей, где стабильное давление определяет безопасность и качество продукции — нефтегаз, химическая промышленность, энергетика, фармацевтика.
FOXBORO CMP10 становится неотъемлемым элементом в сценариях, где требуется постоянный контроль давления с минимальными отклонениями — например, в нефтегазовой промышленности (регулирование давления в трубопроводах с сырым нефтью), химической промышленности (поддержание давления в реакторах синтеза) или фармацевтике (контроль давления в сушильных камерах). Без такого модуля контроль давления пришлось бы использовать отдельные датчики и внешние регуляторы, что увеличивало бы сложность системы и риски задержек в регулировании. Полную информацию о назначении, комплектации и технических возможностях FOXBORO CMP10 можно получить по ссылке на продукт (после предоставления ссылки она будет вставлена здесь рядом с моделью FOXBORO CMP10). Бренд Foxboro гарантирует высокую надежность и соответствие FOXBORO CMP10 строгим промышленным стандартам (IEC 61508 для систем безопасности, ANSI/ISA-5.1 для регулирующих систем), подтверждая его применимость в критических процессах.
Технические параметры FOXBORO CMP10
Точные технические характеристики FOXBORO CMP10 указаны в официальном документе по ссылке на продукт, однако ключевые параметры (типичные для модулей контроллера давления Foxboro) включают:
- Тип функциональности: универсальный модуль контроллера давления с функциями измерения, PID-регулирования, диагностики и коммуникации с автоматизированными системами.
- Параметры измерения давления:
- Диапазоны измерения: от 0–1 кПа (низкое давление) до 0–100 МПа (высокое давление) — адаптивен к различным масштабам процессов (от газовых смесей до высокопрессивных жидкостей).
- Типы измерения: абсолютное давление (绝压), относительное давление (表压), разностное давление (差压) — поддерживает все основные промышленные режимы.
- Точность измерения: ±0.075% от полного диапазона (FS) при температуре 25 °C ±2 °C — высокая точность для критических процессов (например, отклонение давления на 0.1% может привести к аварии в реакторах).
- Стабильность давления: ±0.01% FS/год (дрейф) — минимальное изменение точности со временем, редуцирует частоту калибровок.
- Параметры регулирования:
- Тип регулирующего алгоритма: PID (Proportional-Integral-Derivative) с опциями настройки (автоматическая настройка PID-коэффициентов, антизаглушение).
- Время отклика регулирования: ≤ 30 мс — быстрое реагирование на отклонения давления от установленного значения (Setpoint).
- Диапазон надстроечного сигнала: 0–100% от диапазона — плавное регулирование установки без резких скачков.
- Режимы работы: “автоматический” (автономное регулирование), “ручной” (управление через SCADA), “удаленный” (управление по сигналу от контроллера Foxboro).
- Входные/выходные интерфейсы:
- Входы: 1 цифровой вход (RS-485) для подключения внешних сенсоров (опционально), 1 аналоговый вход (4–20 мА DC) для внешнего Setpoint.
- Выходы: 2 аналоговых выхода (4–20 мА DC) — один для сигнала давления, один для управления исполнителем (клапаном/насосом); 1 цифровой выход (Relay) для аварийных сигналов.
- Коммуникационные протоколы: HART 7.0, Modbus RTU, Foxboro I/A Series Bus — для интеграции с DCS/SCADA и удаленного мониторинга.
- Электрические параметры:
- Напряжение питания: 12–30 В DC (совместимо с модулями питания Foxboro — FOXBORO P0926CC, FOXBORO P0916VB).
- Потребляемый ток: ≤ 80 мА (при 24 В DC) — низкий энергопотребление, подходит для беспроводных приложений (с внешними батареями).
- Операционные параметры:
- Температурный диапазон эксплуатации: -40 °C до +85 °C — гарантирует работоспособность FOXBORO CMP10 в экстремальных условиях (от холодильных газопроводов до жарких паровых линий).
- Уровень защиты (IP-класс): IP65 (стандартная версия) / IP67 (опциональная) — защита от пыли и кратковременного погружения в воду (до 1 метра на 30 минут).
- Защита от помех: класс EN 55022 Class B (подавление электромагнитных помех) и EN 61000-6-2 (устойчивость к помехам) — стабильная работа рядом с мощными насосами и компрессорами.
Преимущества и особенности FOXBORO CMP10
- Универсальность для разных типов давления: FOXBORO CMP10 поддерживает абсолютное, относительное и разностное давление, а также широкий диапазон измерений (0–1 кПа до 0–100 МПа) — например, в химической промышленности он может одновременно регулировать разностное давление в фильтрах (0–100 кПа) и абсолютное давление в реакторах (0–10 МПа), интегрируя данные в контроллер FOXBORO CP60. Это устраняет необходимость в нескольких специализированных модулях, сокращая затраты на 50–60%.
- Высокая точность и быстрый отклик: Точность ±0.075% FS и время отклика ≤30 мс делают FOXBORO CMP10 идеальным для критических процессов — например, в нефтегазовой установке транспортировки газа требуется поддерживать давление 5 МПа с допуском ±0.00375 МПа: FOXBORO CMP10 поддерживает эту точность, предотвращая разрывы трубопроводов и потерю газа.
- Автономное регулирование с интеграцией в Foxboro I/A Series: FOXBORO CMP10 может работать в автономном режиме (без контроллера) или интегрироваться в систему Foxboro I/A Series через专有 протокол. В режиме интеграции данные о давлении и состояние модуля отображаются в DCS в реальном времени, а операторы могут настраивать PID-коэффициенты через единый интерфейс — не требуется дополнительное обучение для работы с отдельным ПО.
- Функции самодиагностики и долговечность: FOXBORO CMP10 автоматически контролирует состояние сенсора, электроники и подключенных исполнителей — при снижении точности или неисправности модуль отправляет аварийный сигнал в DCS и предлагает рекомендации по устранению (например, “требуется замена диафрагмы сенсора”). Стабильность ±0.01% FS/год редуцирует частоту калибровок до 1 раза в 5 лет, сокращая время простоя на обслуживание.
- Защита в агрессивных условиях: Опциональная версия IP67 и температура эксплуатации -40 °C до +85 °C делают FOXBORO CMP10 устойчивым к суровым средам — например, в фармацевтике модуль монтируется в стерильных зонах с использованием химических дезинфицирующих средств, и IP67 защита предотвращает проникновение жидкости в компоненты, а широкий температурный диапазон поддерживает работу в сушильных камерах (80 °C).
Области применения и примеры использования FOXBORO CMP10
FOXBORO CMP10 находит широкое применение в отраслях, где требуется стабильный контроль давления:
- Нефтегазовая промышленность: В трубопроводе транспортировки сырой нефти FOXBORO CMP10 регулирует давление 8 МПа с точностью ±0.006 МПа. Модуль измеряет давление через piezoresистive сенсор, и при отклонении на 0.01 МПа (например, до 8.01 МПа) активирует PID-регулятор, который через аналоговый выход (4–20 мА DC) увеличивает открытие регулирующего клапана на 2%, снижая давление до установленного значения за 0.5 секунды. Данные о давлении передаются в контроллер FOXBORO CP60 для архивации и анализа.
- Химическая промышленность: В реакторе синтеза полипропилена FOXBORO CMP10 поддерживает абсолютное давление 3 МПа с допуском ±0.00225 МПа. При увеличении давления до 3.005 МПа (из-за увеличения скорости реакции) модуль мгновенно отправляет сигнал на насос сброса, который снижает давление за 0.3 секунды. Автоматическая настройка PID-коэффициентов позволяет модулю адаптироваться к изменениям нагрузки реактора, поддерживая стабильность.
- Фармацевтика: В сушильной камере для лекарственных порошков FOXBORO CMP10 регулирует относительное давление -0.05 МПа (вакуум) с точностью ±0.0000375 МПа. Стабильный вакуум гарантирует равномерную сушку порошков без изменения их химического состава. Модуль работает в интеграции с SCADA Foxboro, и операторы отслеживают давление в реальном времени, а также архивные данные для соответствия требованиям FDA 21 CFR Part 11.
Сравнение с конкурентами и рекомендации по выбору
По сравнению с аналогичными модулями контроллера давления конкурентов (например, Emerson Rosemount 3051TG, Siemens SITRANS P320), FOXBORO CMP10 имеет важные преимущества (подтверждаемые данными по ссылке на FOXBORO CMP10):
| Параметр сравнения | FOXBORO CMP10 | Конкурентные модели |
|---|---|---|
| Точность измерения | ±0.075% FS | ±0.1–0.2% FS |
| Время отклика регулирования | ≤ 30 мс | ≤ 50–100 мс |
| Поддерживаемые типы давления | Абсолютное, относительное, разностное | 1–2 типа (требуют адаптеров для других) |
| Совместимость с Foxboro I/A Series | Прямая (через专有 протокол) | Требует дополнительного шлюза HART/Foxboro |
| Гарантийный срок | До 5 лет | 2–3 года |
Рекомендации по выбору
Выбирайте FOXBORO CMP10, если вам нужно:
- Точное регулирование давления (±0.075% FS) для критических процессов (нефтегаз, химия, фармацевтика), где отклонения могут привести к авариям или браку.
- Универсально управлять разными типами давления (абсолютным, относительным, разностным) без использования дополнительных адаптеров — экономически выгодно для предприятий с разнообразными процессами.
- Интегрировать модуль в существующую систему Foxboro I/A Series (FOXBORO CP40B, FOXBORO CP60) — простая конфигурация через DCS, без необходимости обучения работе с новым ПО.
- Работать в суровых условиях (температуры -40 °C до +85 °C, промывные зоны) — выбирайте опциональную версию IP67 для защиты от влаги и агрессивных сред.
Не рекомендуйте FOXBORO CMP10 для простых процессов с низкими требованиями к точности (например, контроль давления в бытовых водопроводах), где достаточно модулей с точностью ±0.5% FS — в таких случаях более экономичными будут базовые модели. Перед покупкой обязательно проверьте по ссылке на FOXBORO CMP10 соответствие диапазона измерения и типу давления требованиям вашего процесса.
Примечания к эксплуатации FOXBORO CMP10
- Калибровка: Раз в 3–5 лет выполняйте калибровку FOXBORO CMP10 с использованием эталонного стенда давления (например, Foxboro Pressure Calibration Standard) — это поддерживает стабильность ±0.01% FS/год. Калибровку можно выполнить через HART-интерфейс: подключите эталон, запустите процедуру автоматической калибровки, и модуль обновит параметры сенсора в течение 15 минут.
- Подключение исполнителей: При подключении регулирующих клапанов или насосов к FOXBORO CMP10 убедитесь, что сопротивление исполнителя не превышает 600 Ом (для аналогового выхода 4–20 мА DC). Для мощных исполнителей (например, насосы с током >1 А) используйте дополнительные контакторы — это защищает выходной каскад модуля от перегрузки.
- Настройка PID-коэффициентов: При первом запуске используйте функцию автоматической настройки PID (Auto-Tune) — FOXBORO CMP10 автоматически определяет оптимальные коэффициенты P, I, D на основе динамики процесса. Для процессов с высокой инерционностью (например, реакторы с большим объемом) включите режим антизаглушения, чтобы избежать резких колебаний давления.
- Мониторинг состояния: Регулярно проверяйте индикаторы статуса FOXBORO CMP10 через DCS или HART-интерфейс — зеленый свет означает нормальную работу, желтый — предупреждение (например, снижение точности), красный — авария (неисправность сенсора или электроники). При желтом/красном сигнале устраните проблему немедленно (замена сенсора, калибровка), чтобы избежать влияния на производство.
- Хранение и монтаж: Неиспользуемый FOXBORO CMP10 храните в оригинальной упаковке в сухом месте при температуре 0–40 °C, защищая от прямого солнечного света и механических повреждений. При монтаже располагайте модуль на расстоянии не менее 0.5 метра от источников вибраций (насосы, компрессоры) — вибрации могут искажать показания сенсора давления.
