Описание

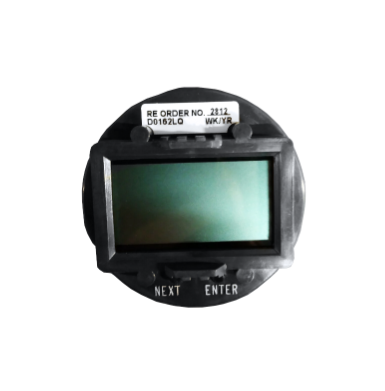

FOXBORO D0162LQ — это промышленный аналоговый входной модуль из линейки систем автоматизации Foxboro I/A Series, специализированный на высокоточной обработке аналоговых сигналов в критических производственных процессах. Его основная функция — принимать сигналы от индустриальных датчиков (температуры, давления, уровня, расхода), обеспечивать их фильтрацию от помех, преобразование в цифровой формат и передачу контроллерам Foxboro I/A Series. Применяется в нефтегазовой промышленности, химической сфере, энергетике и металлургии, где требуется максимальная точность и отказоустойчивость при сборе аналоговых данных для регулирования сложных процессов.
Основные функции и ключевые преимущества
Главные достоинства FOXBORO D0162LQ — высокая точность измерений, усиленная защита от помех и.native интеграция с экосистемой Foxboro I/A Series. Модуль сочетает критические функции для промышленных систем:
- Универсальная поддержка аналоговых сигналов: Принимает широкий спектр сигналов — 4–20 мА, 0–20 мА, 0–10 В DC, а также сигналы от термопар (J/K/T/E/R/S) и датчиков Pt100/RTD — совместим с большинством высокоточных датчиков, включая манометры класса 0.05% и термометры для агрессивных сред;
- Максимальная точность и стабильность: Обрабатывает сигналы с разрешением 16 бит и точностью ±0.025% от полного диапазона, с низким дрейфом零点 (не более 0.01% за год) — гарантирует надежность данных для регулирования критических параметров, например, давления в перегонных колоннах НПЗ или температуры в металлургических печах;
- Защита от экстремальных помех и неблагоприятных условий: Имеет галваническую изоляцию 3000 В АС между входными каналами и системной шиной, а также защиту от импульсных помех по стандарту IEC 61000-4-5 (6 кВ) и статики (15 кВ) — устойчив к электромагнитным выбросам от крупных турбин, трансформаторов и высоковольтных линий, характерным для тяжелой промышленности.
Это позволяет использовать FOXBORO D0162LQ в критических сценариях — например, в крупном химическом заводе: модуль собирает сигналы от 8 датчиков расхода реагентов (4–20 мА) и 4 датчиков температуры реакторов (Pt100). При минимальном отклонении расхода реагента от нормы (на 1%) FOXBORO D0162LQ передаёт точный сигнал в контроллер, который корректирует работу насосов, предотвращая образование нежелательных продуктов и снижение качества продукции.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Аналоговый входной модуль (Foxboro I/A Series) |
| Количество входов | 16 независимых аналоговых входов (настраиваемые для каждого типа сигнала) |
| Поддерживаемые сигналы | 4–20 мА, 0–20 мА, 0–10 В DC; Термопары (J/K/T/E/R/S); Датчики Pt100/RTD (-200…850 °C) |
| Точность измерения | ±0.025% от полного диапазона сигнала |
| Разрешение | 16 бит |
| Фильтрация | Настраиваемый цифровой фильтр (0.01–10 с) + пассивная фильтрация помех |
| Изоляция | 3000 В АС (галваническая изоляция между входами и шиной) |
| Защита от помех | IEC 61000-4-2 (статика: 15 кВ), IEC 61000-4-5 (импульсные помехы: 6 кВ) |
| Индикация | LED-индикаторы для каждого входа (статус сигнала/ошибка) + общий индикатор модуля |
| Протоколы связи | Foxboro proprietary (для интеграции с I/A Series контроллерами) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -25 °C – +70 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 12 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Нефтегазовая промышленность: Неперерабатывающий завод (НПЗ)
На крупном НПЗ FOXBORO D0162LQ собирает сигналы от 16 датчиков давления в перегонных колоннах (4–20 мА). Модуль фильтрует помех от компрессоров и нагревательных элементов, передавая точные данные в контроллер Foxboro I/A Series. При превышении давления до критического уровня (15 бар) FOXBORO D0162LQ мгновенно сигнализирует контроллеру, который активирует клапаны сброса, предотвращая разрушение колонн и выброс нефтепродуктов.
-
Энергетика: Тепловая электростанция (ТЭС)
В 1000 МВт ТЭС FOXBORO D0162LQ управляет сигналами от 12 датчиков температуры пара (Pt100) и 4 датчиков уровня воды в котле (0–10 В DC). Модуль обеспечивает передачу данных с точностью ±0.025% — при падении уровня воды ниже критического порога FOXBORO D0162LQ сигнализирует контроллеру, который запускает системы пополнения воды, предотвращая перегрев котла и остановку электростанции.
-
Металлургия: Электростанка для выплавки стали
В металлургическом заводе FOXBORO D0162LQ собирает сигналы от 16 датчиков температуры расплава стали (термопара K) в электростанке. Модуль выдерживает сильные электромагнитные помехы от электродов, передавая данные с точностью ±0.1 °C. При достижении температуры выплавки (1538 °C) FOXBORO D0162LQ сигнализирует контроллеру, который запускает процесс разливки, гарантируя качество стали.
Сравнение с конкурентами
| Категория | FOXBORO D0162LQ | Конкурент (например, Siemens SM 331) |
|---|---|---|
| Интеграция с системами | Нативная (Foxboro I/A Series, без адаптеров) | Требует настройки драйверов для совместимости с Foxboro системами |
| Точность измерения | ±0.025% от полного диапазона | ±0.1% от полного диапазона |
| Изоляция | 3000 В АС (галваническая) | 2500 В АС (пассивная) |
| Поддержка температурных сигналов | Термопары (6 типов) + Pt100/RTD | Термопары (2 типа) + Pt100/RTD |
| Защита от помех | IEC 61000-4-5 (6 кВ) + IEC 61000-4-2 (15 кВ) | IEC 61000-4-5 (4 кВ) + IEC 61000-4-2 (8 кВ) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем Foxboro I/A Series: Выбирайте FOXBORO D0162LQ — его.native интеграция с контроллерами этих серий устраняет конфликты протоколов, обеспечивая быструю установку и стабильную передачу данных в критических процессах.
- Для высокоточных промышленных процессов: Если требуется работа в системах с требованиями к точности ±0.025% (например, химическая промышленность, НПЗ) — его высокая стабильность и низкий дрейф零点 делают модуль идеальным выбором, соответствующим строгим стандартам качества.
- Для условий с экстремальными помехами: При работе вблизи турбин, трансформаторов или электростанок — его усиленная защита от помех и высокая изоляция гарантируют точность сбора данных, предотвращая ложные сигналы и аварийные остановки.
Безопасные практики
- Правильная настройка типа сигнала: Для каждого входа точно настройте тип принимаемого сигнала (например, 4–20 мА для датчиков давления, Pt100 для температуры) — неправильная конфигурация может привести к искажению данных или повреждению модуля.
- Регулярная калибровка: Каждые 6 месяцев калибруйте модуль с использованием эталонного сигнгенератора и термостата — поддерживайте точность ±0.025% и соответствие требованиям промышленных стандартов.
- Использование высококачественных кабелей: Для подключения датчиков к FOXBORO D0162LQ используйте экранированные кабели с двойной заземляцией — это дополнительно снижает влияние электромагнитных помех, особенно в нефтегазовых и энергетических объектах.
- Бэкап конфигурации: Сохраняйте параметры модуля (настройки входов, тип сигнала, фильтр) в ПО Foxboro I/A Series Configuration Studio и защищенном внешнем накопителе — при замене модуля или сбросе конфигурации позволяет быстро восстановить работу, минимизируя простои в критических процессах.
