Описание
Общая характеристика продукта

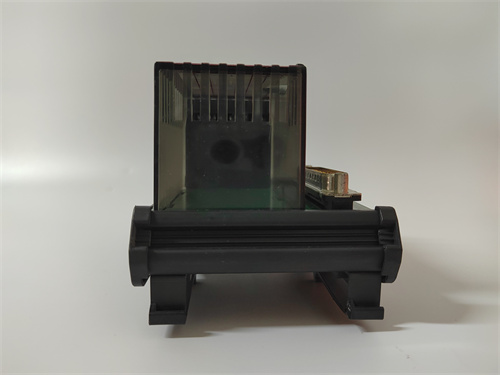

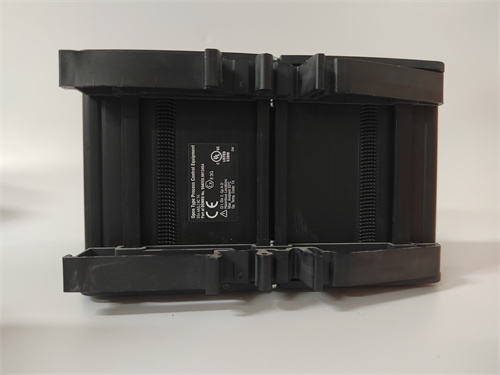

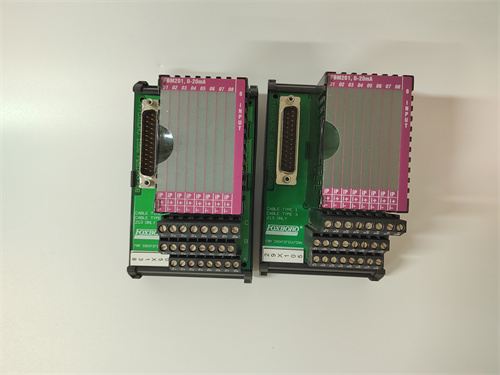

Первым делом рассмотрим высокоточный аналоговый входной модуль от бренда FOXBORO — модель D0162VZ, предназначенный для интеграции сигналов аналоговых датчиков в системы распределенного управления процессами (DCS) и программируемых логических контроллеров (PLC) в критических промышленных средах. Этот модуль обеспечивает преобразование и обработку аналоговых сигналов (давление, температура, уровень, расход) с минимальной погрешностью, что критично для поддержания стабильности технологических процессов в отраслях, где даже небольшие отклонения параметров могут привести к серьезным последствиям. Полную информацию о FOXBORO D0162VZ — включая технические спецификации, руководства по калибровке и схемы подключения — можно найти по ссылке: [ссылка на продукт FOXBORO D0162VZ] (при получении окончательной ссылки она будет вставлена в это место). Модуль FOXBORO D0162VZ отличается высокой помехозащищенностью и совместимостью с системами DCS FOXBORO (например, I/A Series, EcoStruxure Foxboro DCS) и оборудованием других брендов (Siemens, ABB, E+H), что делает его популярным выбором в нефтегазовой, химической и энергетической промышленности. Благодаря долговечности и простоте обслуживания, FOXBORO D0162VZ стал стандартом для проектов, где требуется максимальная точность и надежность сбора аналоговых данных.
Параметры продукта
Технические параметры FOXBORO D0162VZ (подробные данные в официальной документации по ссылке: [ссылка на продукт FOXBORO D0162VZ]):
-
Характеристики аналоговых входов:
- Количество входных каналов — 8 (много Канальный модуль, для параллельного сбора данных от 8 датчиков);
- Поддерживаемые типы сигналов — 4–20 мА DC (двухпроводной/четырехпроводной), 0–10 В DC, ±5 В DC, ±10 В DC, RTD (Pt100, Pt1000), термопары (J, K, T, E, R, S, B);
- Погрешность измерения — ≤0.02% от полного диапазона (для 4–20 мА / 0–10 В), ≤0.05% от полного диапазона (для RTD/термопар) — гарантирует высокую точность;
- Разрешение — 24 бита (для детального восприятия малых изменений сигнала);
- Изолированность каналов — galvanic isolation между каналами (500 В AC, 1 мин) — предотвращает перекрестные помехи между сигналами.
-
Характеристики коммуникации и интерфейсов:
- Интерфейс с DCS/PLC — встроенный шинный интерфейс FOXBORO FBM (Field Bus Module) / поддерживает протоколs FOUNDATION Fieldbus, HART (опционально);
- Скорость передачи данных — до 1 Мbps (для FOUNDATION Fieldbus) — обеспечивает реальное время передачи данных;
- Интерфейс для настройки — Ethernet (RJ45) / USB 2.0 — для подключения к компьютеру с ПО FOXBORO Control Suite.
-
Характеристики питания и электроэнергетики:
- Диапазон питания — 24 В DC ±15% (стандарт для промышленных систем DCS);
- Потребляемая мощность — ≤10 Вт (для 8 каналов, эффективное энергопотребление);
- Защита от перепадов напряжения — встроенный фильтр EMI/RFI, предотвращает повреждение при скачках напряжения.
-
Характеристики конструкции и эксплуатации:
- Тип монтажа — на шину DIN 35 мм (для стандартных щитов DCS) / модульная установка в раках FOXBORO;
- Размеры — 48 мм × 175 мм × 220 мм (компактный дизайн для много Канального модуля);
- Материал корпуса — алюминиевый сплав с антикоррозийным покрытием (устойчивость к химическим парам и механическим повреждениям);
- Класс защиты корпуса — IP20 (для монтажа внутри закрытых щитов DCS);
- Температурный диапазон работы — -40 °C до +70 °C (экстремально широкий диапазон, для полевых установок и жарких цехов);
- Уровень защиты от электромагнитных помех (EMC) — соответствует EN 61326-1 (категория 4, для средах с высоким уровнем помех).
-
Характеристики надежности и сертификации:
- Средний наработанный ресурс до первого обслуживания (MTBF) — 1 500 000 часов (по данным производителя);
- Сертификации — CE, UL, CSA, ATEX, IECEx, SIL 2 (соответствие требованиям безопасности для критических процессов);
- Срок гарантии — 3 года (для модуля и электроники).
Преимущества и особенности
- Высокая точность и многофункциональность: Модуль FOXBORO D0162VZ обеспечивает погрешность ≤0.02% для стандартных аналоговых сигналов и поддерживает множество типов датчиков (RTD, термопары, 4–20 мА) — это позволяет использовать его для сбора данных разных параметров (температура, давление, уровень) в одном модуле, сокращая количество оборудования в щите.
- Галванische изоляция каналов: Изолированность между каналами FOXBORO D0162VZ (500 В AC) предотвращает перекрестные помехи и повреждение модуля при неожиданных перепадах напряжения в одной из цепей — критично для систем с большим количеством подключенных датчиков.
- Экстремальная устойчивость к условиям эксплуатации: Температурный диапазон -40 °C/+70 °C делает FOXBORO D0162VZ подходящим для полевых установок в холодных регионах (например, северные нефтепромыслы) и жарких производственных цехов (металлургия, химия), где стандартные модули не выдерживают таких условий.
- Легкая интеграция с системами FOXBORO: FOXBORO D0162VZ полностью совместим с DCS FOXBORO I/A Series и EcoStruxure Foxboro — автоматическая детекция модуля в ПО Control Suite и предустановленные профили датчиков сокращают время настройки до 30 минут, даже для 8 каналов.
- Поддержка безопасных стандартов: Сертификация SIL 2 делает FOXBORO D0162VZ подходящим для критических процессов, где требуется подтверждение безопасности (например, системы аварийного сброса в нефтегазовых установках). Детальные руководства по безопасному использованию доступны по ссылке: [ссылка на продукт FOXBORO D0162VZ].
Примеры применения в отраслях
Модуль FOXBORO D0162VZ широко используется в отраслях с критическими требованиями к точности и надежности:
- Нефтегазовая промышленность (мониторинг трубопроводов): На транзитном нефтепроводе FOXBORO D0162VZ подключен к 8 датчикам: 4 давломера (4–20 мА), 2 температурных датчика (Pt100), 2 расходомера (HART). Модуль собирает данные в реальном времени и передает их в DCS FOXBORO I/A Series — при превышении давления >15 МПа или температуры >50 °C система автоматически снижает скорость транспортировки нефти. Изолированность каналов FOXBORO D0162VZ предотвращает помехи от мощных насосов вблизи трубопровода. Конкретные кейсы можно найти по ссылке: [ссылка на продукт FOXBORO D0162VZ].
- Химическая промышленность (управление реакторами): В химическом заводе FOXBORO D0162VZ обрабатывает сигналы от 6 термопар (тип K, для измерения температуры реакции 0–800 °C) и 2 датчиков уровня (4–20 мА). Погрешность ≤0.05% для термопар позволяет поддерживать температуру реакции с точностью ±0.2 °C, что критично для синтеза высококачественных химических продуктов. Поддержка HART протокола позволяет калибрировать датчики напрямую через модуль, без остановки процесса.
- Энергетика (ТЭС, мониторинг котлов): В теплоэлектростанции FOXBORO D0162VZ подключен к 8 датчикам давления в котле (4–20 мА, диапазон 0–25 МПа). Данные передаются в DCS EcoStruxure Foxboro, где операторы отслеживают распределение давления и предотвращают перегрузку котла. Температурная устойчивость FOXBORO D0162VZ (-40 °C/+70 °C) гарантирует работу даже при сезонных перепадах температуры в цехе котлов.
- Фармацевтика (контроль параметров смесителей): В фармацевтическом заводе FOXBORO D0162VZ собирает данные от 4 датчиков температуры (Pt1000, точность ±0.1 °C) и 4 датчиков уровня (HART) в смесителях для лекарств. Сертификация SIL 2 подтверждает безопасность модуля, а высокая точность предотвращает брак из-за несоблюдения технологических параметров.
Сравнение с конкурентами
Для наглядности сравним FOXBORO D0162VZ с аналогичными аналоговыми входными модулями от конкурентных брендов (Siemens S7-1500 SM 1231, ABB AI820):
| Параметр | FOXBORO D0162VZ | Siemens S7-1500 SM 1231 | ABB AI820 |
|---|---|---|---|
| Количество входных каналов | 8 | 4 | 8 |
| Погрешность измерения | ≤0.02% (4–20 мА) | ≤0.1% (4–20 мА) | ≤0.05% (4–20 мА) |
| Температурный диапазон | -40 °C/+70 °C | 0 °C/+60 °C | -25 °C/+70 °C |
| Изолированность каналов | 500 В AC ( galvanic) | 250 В AC (опционально) | 500 В AC ( galvanic) |
| MTBF (часы) | 1 500 000 | 800 000 | 1 200 000 |
| Сертификация SIL | SIL 2 | SIL 1 (опционально) | SIL 2 |
Как видно из таблицы, FOXBORO D0162VZ превосходит конкурентов по точности (≤0.02% vs 0.05–0.1%), температурному диапазону (-40 °C/+70 °C vs 0 °C/+60 °C) и MTBF (1 500 000 часов vs 800 000–1 200 000 часов) — это критично для долгосрочной надежности в критических процессах. По количеству каналов он равен ABB AI820 и превосходит Siemens SM 1231 (4 канала), что делает его более эффективным для проектов с большим количеством датчиков. Несмотря на то что ABB AI820 также имеет SIL 2 и изолированность 500 В AC, FOXBORO D0162VZ имеет лучшую совместимость с системами DCS FOXBORO и более широкую поддержку типов сигналов. Для проектов на оборудовании FOXBORO или с требованиями к экстремальной точности FOXBORO D0162VZ является предпочтительным выбором. Дополнительное сравнение по ссылке: [ссылка на продукт FOXBORO D0162VZ].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем DCS FOXBORO (I/A Series, EcoStruxure) выбирайте FOXBORO D0162VZ — его полная совместимость с экосистемой FOXBORO и автоматическая настройка через Control Suite сокращают время интеграции и снижают риск ошибок.
- Если проект требует сбора данных от разных типов датчиков (RTD, термопары, 4–20 мА) в одном модуле, FOXBORO D0162VZ идеально подходит — он заменяет 2–3 специализированных модуля, сокращая стоимость и занимаемое пространство.
- Для полевых установок или экстремальных температур (-40 °C/+70 °C) FOXBORO D0162VZ гарантирует стабильную работу, в то время как Siemens SM 1231 (0 °C/+60 °C) или ABB AI820 (-25 °C/+70 °C) могут выйти из строя. Детали по выбору доступны по ссылке: [ссылка на продукт FOXBORO D0162VZ].
-
Предостережения:
- Осуществляйте регулярную калибровку: Каждые 12 месяцев выполняйте калибровку FOXBORO D0162VZ с использованием стандартных устройств (например, FOXBORO Calibrator) — искажение калибровки приведет к неточным данным и ошибкам в управлении процессами.
- Соблюдайте правила подключения шинного интерфейса: При подключении FOXBORO D0162VZ к шине DCS FOXBORO убедитесь в соответствии полярности и контактной чистоте — неправильное подключение может повредить модуль или шину DCS.
- Избегайте превышения лимитов изолированности: Не подключайте сигналы с напряжением >500 В AC к каналам FOXBORO D0162VZ — это нарушит galvanische изоляцию и приведет к повреждению модуля.
- Используйте только официальное ПО: Для настройки и диагностики FOXBORO D0162VZ используйте ПО FOXBORO Control Suite (доступно по ссылке [ссылка на продукт FOXBORO D0162VZ]) — неофициальные утилиты могут привести к потере конфигурации или сбоям в работе.
D0162VZ
